Organigramme - Vaillant geoTHERM exclusiv Bedienungsanleitung

5.4

Organigramme

Affichage base mode chauffage
Affichage base mode refroidissement
Ecran de rendement énergétique
Me 16.02.05 9:35 2 °C
Status Chauffage Central
T départ C.C. 28 °C
Pression Circ.Chau 1,2 bar
Pression saumure 1,4 bar
Me 16.02.05 9:35
Température ambiante
Gr.2 > Chauffer
Ballon ECS Auto
> Choisir mode de service
Valeurs principales
Langue >FR Français
Date 16.02.05
Jour/semaine Me
Heure 09:35
>Choix de la langue
Gr.2
Programme horair
>Lu
1 00:00 24:00
2 : :
3 : :
>Choix bloc jour/semaine
Eau chaude sanitaire
Programme horair
>Lu
1 06:00 22:00
2 : :
3 : :
>Choix bloc jour/semaine

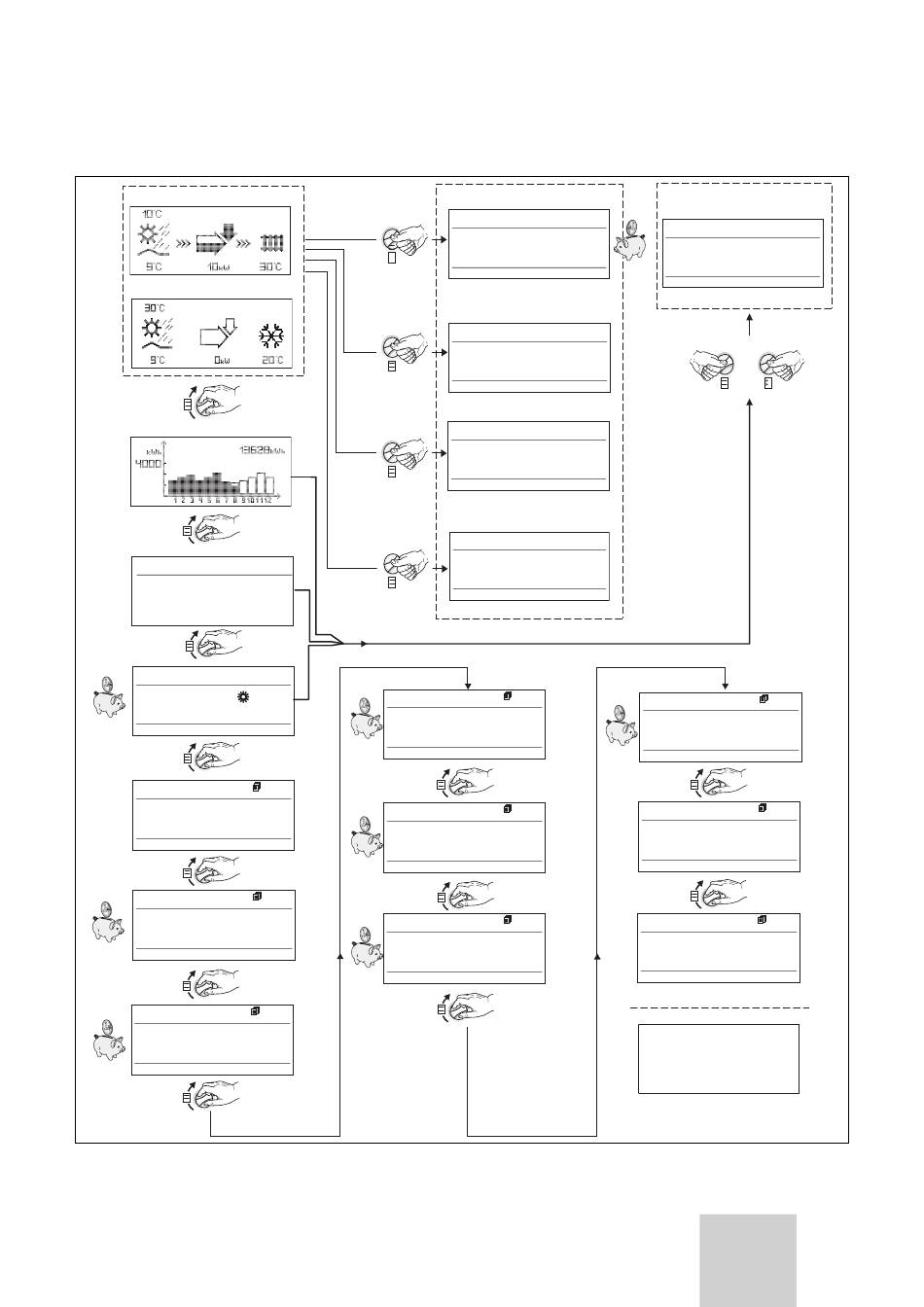

Fig. 5.2 Ecrans du niveau de l'utilisateur
Notice d'emploi geoTHERM exclusiv VWS
1 x
2 x
3 x
4 x
T außen
2 °C
21 °C
22 °C
Pompe circulation
Programme horair
>Lu
1
2
3
>Choix bloc jour/semaine
1
Programme vacances
Pour système complet
Période vacances :
1
2
Temp. consigne
>Sélect. jour de démarrage
3
Gr. 2
Paramètres
Abaissement temp.
Courbe de chauffe
>Choix temp. ambiante
3
Status Installateur
Me 16.02.05 9:35 2 °C
T außen
Mode économique activé
Me 16.02.05 9:35 2 °C
T außen
Mode party activé
Me 16.02.05 9:35 2 °C
T außen
Exceptionnel
Charge ballon activée
Mode refroidissement activé
Me 16. 02 . 05 9: 35 30 °C
Cooling active for > 3days
> Règl. temps préchauff.
3
06:00 22:00
: :
: :
4
>06.01.05 08.01.05
14.01.05 30.01.05
12 °C
5
>15 °C
0.8
Utilisation 5
Rétablir les valeurs par défant
réglage d'usine
Me 16.02.05 9:35 2 °C
T außen
Réglage d'usine
Interrompre NON/OUI
NON/OUI
Programme horair
Tout NON/OUI
Selectionner Régler valeur
> 5 sec
Eau chaude sanitaire 5
Paramètres
Ballon ECS arrête à >60 °C
Ballon ECS charge à 44 °C
Temp. ballon réelle 51 °C
>Choix temp. consigne
Noms 6
Changer
Gr. 2: >Gr. 2
>Choisir
Paramètres codifié 7
No de code :
> 0 0 0 0
Code standard :
1 0 0 0
> Régler chiffre
Paramètres codifié
(uniquement pour ouvrier
spécialisé)
CH ; FR
FR
15
