Produktbeschreibung

3 Produktbeschreibung
Die Hauptbestandteile der Komplettstation sind:
– zwei Kugelhähne (Abb. 1, Pos. 2) mit integrierten
Thermometern und Anzeige für eine Ablesung direkt
an der Komplettstation
– eine Schwerkraftbremse (Abb. 1, Pos. 3) – ver-
hindert die mögliche Schwerkraftzirkulation im Solar-
kreislauf.
– ein Sicherheitsventil (Abb. 1, Pos. 4), das den Solar-
kreislauf absichert. Das Sicherheitsventil ist in die
Sicherheitsgruppe (Abb. 1, Pos. 5) integriert.
– eine Umwälzpumpe (Abb. 1, Pos. 6) mit Stufen-
schalter
– ein Durchflussbegrenzer (Abb. 1, Pos. 7) – dient zur
Bestimmung der Durchflussmenge
ANWENDERHINWEIS
Bei der Komplettstation Logasol KS 0150
müssen Sie bauseitig eine Abblasleitung
aus Metall zu einem Auffangbehälter mon-
tieren.
Die Komplettstation Logasol KS 0150 ist für den An-
schluss eines externen Regelgerätes vorbereitet. Ge-
eignete Regelgerätetypen entnehmen Sie bitte dem
aktuellen Buderus Katalog.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montage- und Wartungsanweisung Komplettstation Logasol KS 0150 • Ausgabe 03/2002
Rücklauf zum
Vorlauf vom
Kollektor
3
1
1
2
2
1
1
Vorlauf zum
Speicher
Rücklauf vom

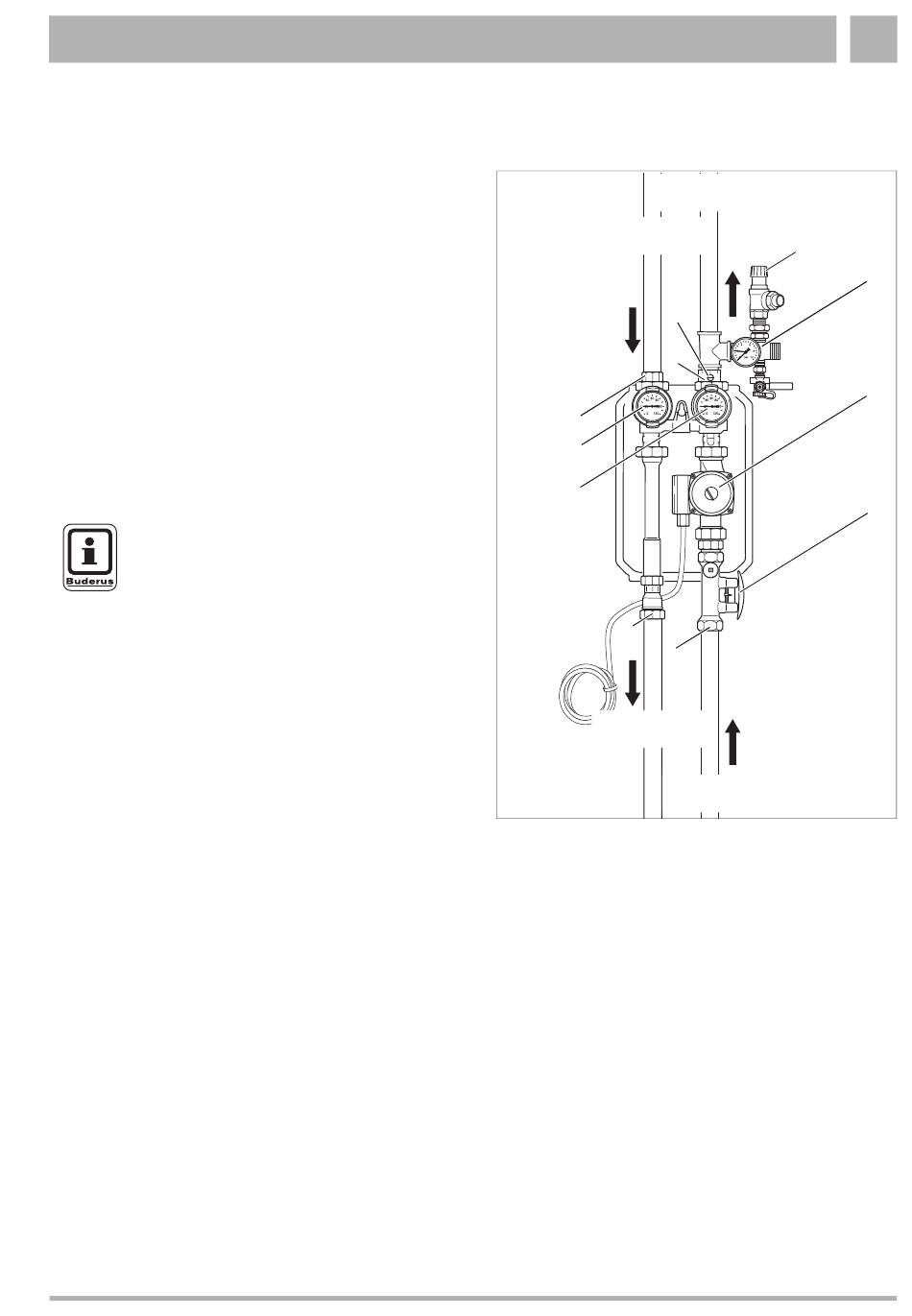

Abb. 1 Komplettstation KS 0150
Pos. 1: Verschraubungen
Pos. 2: Kugelhähne mit integrierten Thermometern
Pos. 3: Schwerkraftbremse
Pos. 4: Sicherheitsventil
Pos. 5: Sicherheitsgruppe
Pos. 6: Umwälzpumpe mit Stufenschalter
Pos. 7: Durchflussbegrenzer mit Absperrhahn
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Kollektor
4
Speicher
3
5
6
7
7
