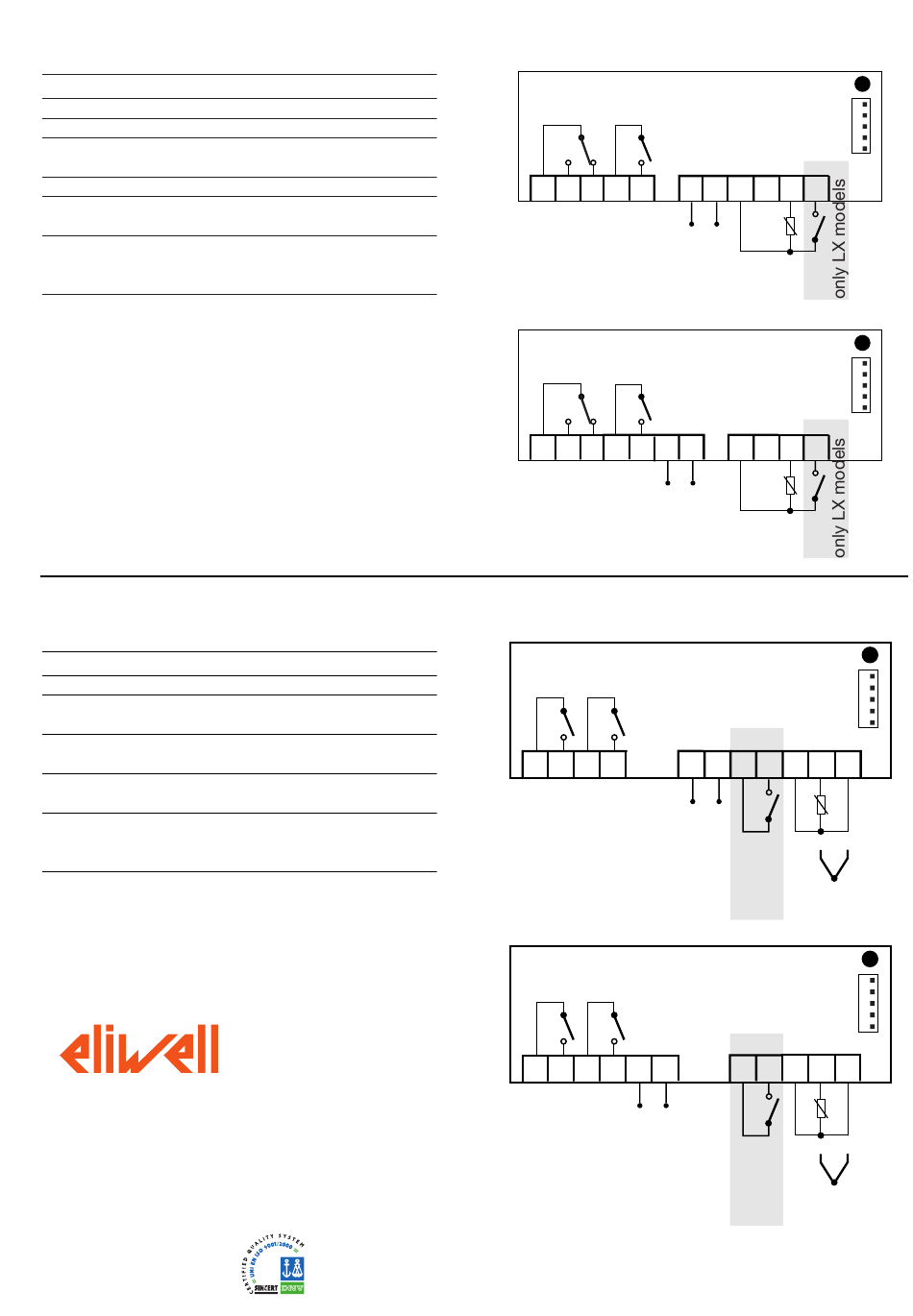

Anschlusspläne NTC-PTC
KLEMMEN (Versionen 12V und 230V)
1 - 2
Ausschaltglied Reglerrelais 1 (OUT1)
1 - 3
Einschaltglied Reglerrelais 1 (OUT1)
4 - 5
Ausschaltglied Reglerrelais 2 (OUT2)
6 - 7
Speisung 1,5 VA max.; (Version 12V)
Speisung 3 VA max.; (Version 230V)
8 - 10
Eingang Fühler 1 (Regler)
A
Eingang TTL für Copy Card und Anschluss an
TelevisSystem
8 - 11
NUR FÜR VERSIONEN LX
Digitaleingang (Digital Input, D.I.)
ANMERKUNG:
• Defaulteinstellungen Abnehmer
• für die Leistung der Relais siehe Etikett auf dem
Instrument.
Auf dem Plan werden nur die Speisungen 12 und 230
V und mit Relais mit einer Leistung von 8 (3) A 250V
angezeigt
Anschlussplan P-T
KLEMMEN (Versionen 12V und 230V)
1 - 2
Ausschaltglied Reglerrelais 1 (OUT1)
4 - 5
Ausschaltglied Reglerrelais 2 (OUT2)
6 - 7
Speisung 1,5 VA max.; (Version 12V)
Speisung 3 VA max.; (Version 230V)
*10-11-12 Eingang Fühler Pt100 drei Drähte Pb1
*11-12
Eingang TcJ/TcK (11: +; 12:-)
A
Eingang TTL für Copy Card und Anschluss an
TelevisSystem
8 - 9
NUR FÜR VERSIONEN LX
Digitaleingang (Digital Input, D.I.)
ANMERKUNG:
• Defaulteinstellungen Abnehmer
• für die Leistung der Relais siehe Etikett auf dem Instrument.
• Die Einsetzpolung des Fühlers überprüfen.
Eliwell & Controlli s.r.l.
Via dell'Industria, 15 Zona Industriale Paludi
32010 Pieve d'Alpago (BL) ITALY
Telephone +39 0437 986111
Facsimile +39 0437 989066
Internet http://www.eliwell.it
Climate Controls Europe
An Invensys Company
3/2004 ger
cod. 9IS23013
IC 917(LX)
Auf dem Plan werden
nur die Speisungen
12 und 230 V und
mit Relais mit einer
Leistung von 8 (3) A
250V angezeigt
IC 917 (LX) NTC-PTC - 12 V
OUT1
OUT2
1 2 3 4 5
6 7
IC 917 (LX) NTC-PTC - 230 V
OUT1
OUT2
1 2 3 4 5
6 7
IC 917 (LX) Pt100-TC - 12 V
OUT1
OUT2
6 7
1 2 4 5
Supply
IC 917 (LX) Pt100-TC - 230 V
OUT1
OUT2
1 2 4 5
6 7
Supply
A
8 9
10
11
D.I.
D.I.
A
8 9
10
11
D.I.
A
Pb1
8 9
10 11 12
-
+
D.I.
only
LX models
A
Pb1
8 9
10 11 12
+
-
D.I.
only
LX models
10/10
