2. Schutzleiteranschlussstellen

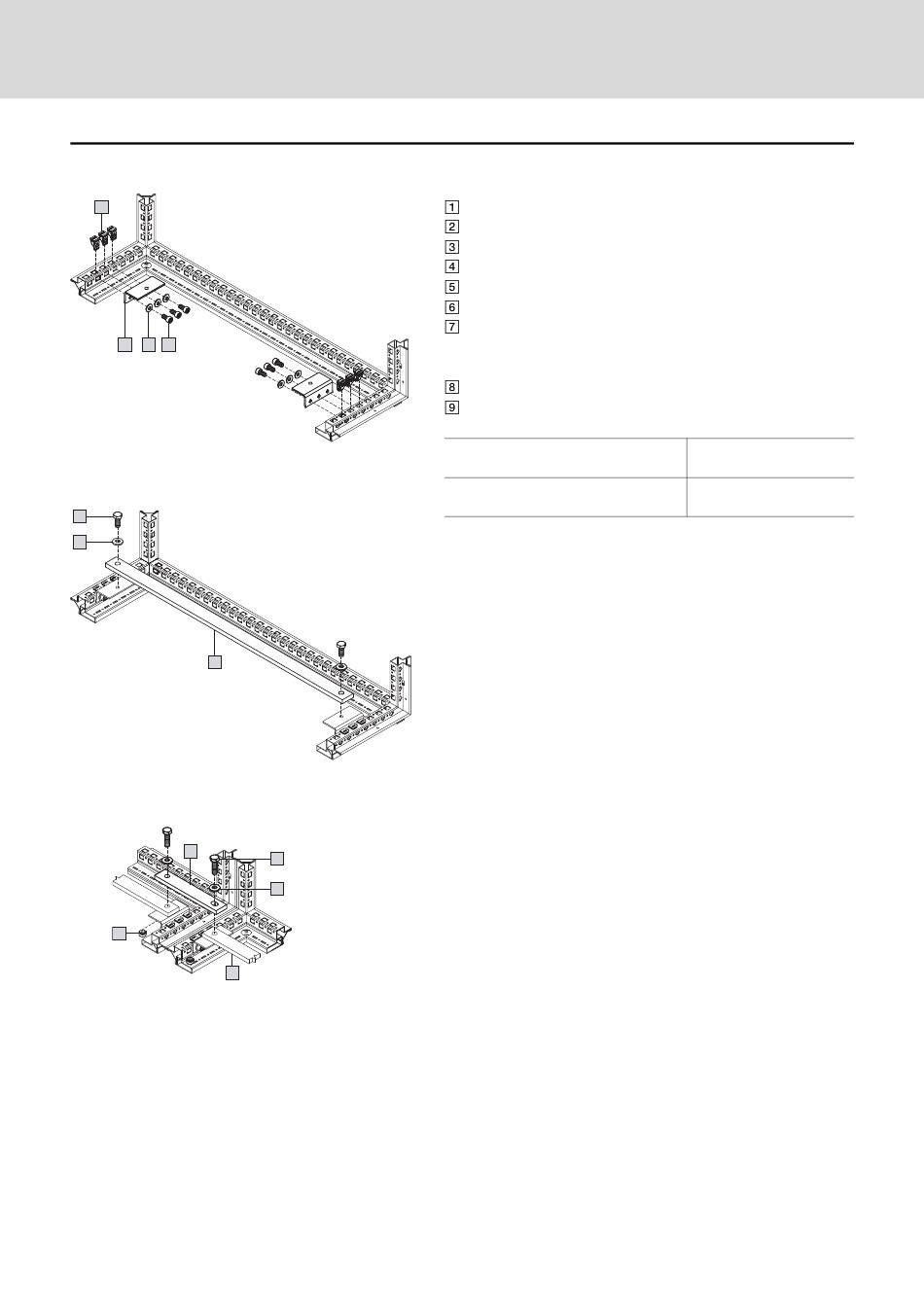

2.3 PE/PEN Kombination – Kombiwinkel, Sammelschiene, Anreihlasche
4
1 3 2
6
5
7
8
9
7
Technische Dokumentation/Schutzleiteranschluss
Bei Anreihung von Schranksystem VX25:
6
5
Schranksystem VX25
Haltewinkel PE/PEN 9686.350
Sechskantschraube M8
Spannscheibe A8,4
Käfigmutter M8 4165.500
Spannscheibe A10,5
Sechskantschraube M10
PE/PEN Sammelschiene 9686.5XX
30 x 5; 30 x 10; 40 x 10; 80 x 10
Anreihlasche PE/PEN 9686.529/.539/.549/.589
Setzmutter M10
Max. zulässiger Stoßkurzschlussstrom
Bemessungskurzzeitstromfestigkeit
Schutzleiteranschluss
30 x 5 I = 36,0 kA
p
30 x 10 I = 63,0 kA
p
100 x 10 I = 138,0 kA
p
30 x 5 I = 18,0 kA (1 s)
cw
30 x 10 I = 30,0 kA (1 s)
cw
100 x 10 I = 61,7 kA (1 s)
cw
