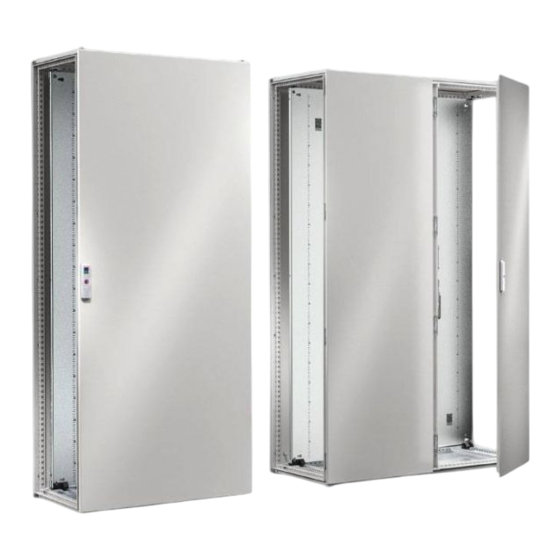

Schranksystem VX25
Technische Dokumentation
Schutzleiteranschluss,
Strombelastbarkeit

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Rittal VX25

Inhaltszusammenfassung für Rittal VX25

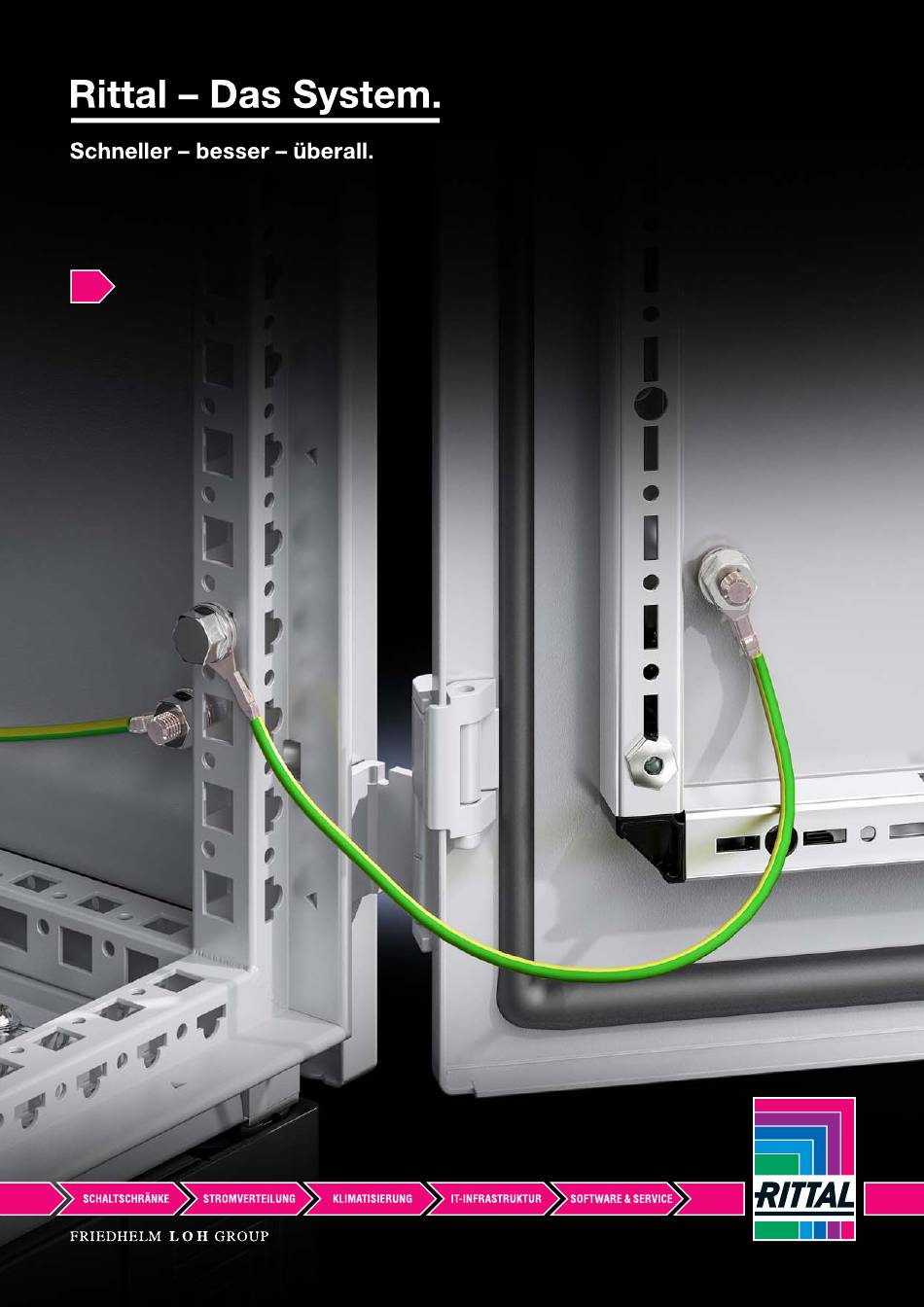

  • Seite 1 Schranksystem VX25 Technische Dokumentation Schutzleiteranschluss, Strombelastbarkeit...

  • Seite 2: Inhaltsverzeichnis

    Schranksystem VX25 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise Stromtragfähigkeit und Kurzschlussfähigkeit Einleitung Stromtragfähigkeit von Systemzubehör Hinweise zur Konzeption des Schutzleitersystems 3.1.1 Rahmengestell – System-Chassis Vorschriften/Normen 3.1.2 Rahmengestell – Zentraler Erdungspunkt 3.1.3 Rahmengestell – Montagesteg 3.1.4 Rahmengestell – Haltestück, Kabelabfangschiene Schutzleiteranschlussstellen 3.1.5 Rahmengestell – Tragschiene 75 x 20 mm Rahmengestell –...

  • Seite 3: Allgemeine Hinweise

    Sie müssen also die möglicherweise auftretenden Kurzschlussströme Dies gilt für sämtliche angegebenen Verbindungen am Schranksystem während der Kurzschlussdauer ohne sicherheitsrelevante Beeinträchti- VX25 (siehe 3.2). Werden elektrische Betriebsmittel in Deckeln, Türen, gung führen können. Abschlussplatten u. ä. befestigt oder besteht das Risiko einer Potenzialverschleppung zu diesen Teilen, so muss sorgfältig ein...

  • Seite 4: Schutzleiteranschlussstellen

    Schranksystem VX25 Schutzleiteranschluss 2. Schutzleiteranschlussstellen 2.1 Rahmengestell – Käfigmutter Schutzleiter mit Kabelschuh Kontaktscheibe 2335.000 Käfigmutter M8 4165.500 Rahmengestell Unterlegscheibe A8,4 Sechskantschraube M8 Max. zulässiger Stoßkurzschlussstrom = 31,7 kA Thermisch gleichwertiger Kurzzeitstrom = 15,9 kA (T = 50 ms) Stromwärmewert t-Wert = 15,4 · 10 Empfohlenes Anzugsdrehmoment = 10 –...

  • Seite 5: Pe/Pen Kombination - Kombiwinkel, Sammelschiene, Anreihlasche

    Käfigmutter M8 4165.500 Spannscheibe A10,5 Sechskantschraube M10 PE/PEN Sammelschiene 9686.5XX 30 x 5; 30 x 10; 40 x 10; 80 x 10 Bei Anreihung von Schranksystem VX25: Anreihlasche PE/PEN 9686.529/.539/.549/.589 Setzmutter M10 30 x 5 I = 36,0 kA Max. zulässiger Stoßkurzschlussstrom...

  • Seite 6: Montageplatten-Zwischenstück Verschraubt Zwischen Zwei Vx25 Montageplatten

    Schranksystem VX25 Schutzleiteranschluss 2. Schutzleiteranschlussstellen 2.4 Montageplatten-Zwischenstück verschraubt zwischen zwei VX25 Montageplatten Zylinderschraube M8 x 16 Kontaktscheibe 2335.000 Unterlegscheibe A8,4 Sechskantmutter M8 Montageplatten-Zwischenstück 4590.700/4591.700/4592.700 Max. zulässiger Stoßkurzschlussstrom = 50,4 kA Thermisch gleichwertiger Kurzzeitstrom = 24 kA (T = 1 s) Stromwärmewert...

  • Seite 7: Flachteile

    Schranksystem VX25 Schutzleiteranschluss 2. Schutzleiteranschlussstellen 2.5 Flachteile Sechskantmutter M8 Schutzleiter mit Kabelschuh Unterlegscheibe A8,4 Anschweißbolzen M8 Flachteil Federring A8 Max. zulässiger Stoßkurzschlussstrom = 32,6 kA Thermisch gleichwertiger Kurzzeitstrom = 16,1 kA (T = 50 ms) Stromwärmewert t-Wert = 16,1 · 10 Empfohlenes Anzugsdrehmoment = 8 –...

  • Seite 8: Stromtragfähigkeit Und Kurzschlussfähigkeit

    Schranksystem VX25 Strombelastbarkeit 3. Stromtragfähigkeit und Kurzschlussfähigkeit 3.1 Stromtragfähigkeit von Systemzubehör 3.1.1 Rahmengestell – System-Chassis System-Chassis 8100.730 – 8100.733 8617.000 – 8617.060 8617.100 – 8617.210 Blechschraube 5,5 x 13 Max. zulässiger Stoßkurzschlussstrom = 61,1 kA Thermisch gleichwertiger Kurzzeitstrom = 29,2 kA (T = 40 ms) Stromwärmewert...

  • Seite 9: Rahmengestell - Montagesteg

    Schranksystem VX25 Strombelastbarkeit 3. Stromtragfähigkeit und Kurzschlussfähigkeit 3.1.3 Rahmengestell – Montagesteg Montagesteg 4694.000 – 4697.000 Blechschraube 5,5 x 13 Max. zulässiger Stoßkurzschlussstrom = 26,4 kA Thermisch gleichwertiger Kurzzeitstrom = 13,0 kA (T = 50 ms) Stromwärmewert t-Wert = 10,3 · 10 3.1.4 Rahmengestell –...

  • Seite 10: 3.1.6 Rahmengestell - Tragschiene 45 X 25 Mm

    Schranksystem VX25 Strombelastbarkeit 3. Stromtragfähigkeit und Kurzschlussfähigkeit 3.1.6 Rahmengestell – Tragschiene 48 x 26 mm Tragschiene 48 x 26 mm 8617.800 – 8617.830 Käfigmutter M8 4165.500 Innensechskantschraube M8 Unterlegscheibe A8,4 Federring A8 Max. zulässiger Stoßkurzschlussstrom = 30,0 kA Thermisch gleichwertiger Kurzzeitstrom...

  • Seite 11: Bodenrahmen - Sockel

    Schranksystem VX25 Strombelastbarkeit 3. Stromtragfähigkeit und Kurzschlussfähigkeit 3.1.9 Bodenrahmen – Sockel Innensechskantschraube M12 Fächerscheibe A13 Max. zulässiger Stoßkurzschlussstrom = 40,7 kA Thermisch gleichwertiger Kurzzeitstrom = 27,4 kA (T = 40 ms) Stromwärmewert t-Wert = 30,0 · 10 3.1.10 Rahmengestell (Eckstück) – Sockel Innensechskantschraube M12 Fächerscheibe A13...

  • Seite 12: Stromtragfähigkeit Der Automatischen Kontaktierung

    Schranksystem VX25 Strombelastbarkeit 3.2 Stromtragfähigkeit der automatischen Kontaktierung Das automatische Kontaktierungssystem des VX25 stellt sicher, dass Hinweis: alle Flachteile leitend mit dem Rahmen verbunden sind. Die nachfolgenden Werte sind mit der Serienlackierung ermittelt Die Ergebnisse unserer messtechnischen Untersuchungen bestätigen, worden, bei Sonderlackierungen können sich andere Kontaktierungs- dass die Verbindungen einen Übergangswiderstand von kleiner 0,1 Ω...

  • Seite 13: 3.2.2 Rahmengestell - Seiten-/Rückwand

    Schranksystem VX25 Strombelastbarkeit 3.2.2 Rahmengestell – Seiten-/Rückwand Flachkopfschraube M6 x 16 Flachteilhalter mit Kontaktfeder Seitenwand Max. zulässiger Stoßkurzschlussstrom = 15 kA Thermisch gleichwertiger Kurzzeitstrom = 7,5 kA (T = 50 ms) Stromwärmewert t-Wert = 3,52 · 10 3.2.3 Bodenrahmen – Bodenblech...

  • Seite 14: Zulässiger Kurzschlusswechselstrom Von Erdungsbändern

    Schranksystem VX25 Strombelastbarkeit 3.3 Zulässiger Kurzschlusswechselstrom von Erdungsbändern 3.3.1 Erdungsbänder, PVC-Isoliert Zulässiger Kurzschlusswechselstrom von Erdungsbändern (Schutz- leitern) Cu (PVC-isoliert), bezogen auf die Kurzschlussdauer von 0,04 s; 0,2 s; 0,5 s; 1 s und 5 s. Zulässiger Kurzschlusswechselstrom Schutzleiterquerschnitt (PVC-Isolierung) Abschaltzeit des Schutzorgans...

  • Seite 15: Prüfverfahren Und Auswertung

    Schranksystem VX25 Prüfverfahren und Auswertung 4. Prüfverfahren und Auswertung Rittal hat in aufwendigen Versuchsreihen in einem der größten deut- 4.2 Anmerkung zur Auswertung schen Prüfinstitute – dem IPH in Berlin – die Schutzleiterverbindungen Eine Bewertung der Prüfung erfolgte in der Form, dass die elektrische des VX25-Schaltschrankes testen lassen.
  • Seite 16 ◾ Schaltschränke ◾ Stromverteilung ◾ Klimatisierung ◾ IT-Infrastruktur ◾ Software & Service Hier finden Sie die Kontaktdaten zu allen Rittal Gesellschaften weltweit. www.rittal.com/contact...
