Alle Konfigurations-Parameter und Daten werden im Little-Endian-Format übertragen.
Sensoren/Controller mit RS485: die zyklischen Daten werden unverändert, d. h. als Binärblock wie vom Sen-
sor beschrieben und geliefert, über den Feldbus übertragen. Den Aufbau des Datenblocks entnehmen Sie
bitte der Betriebsanleitung des Sensors.
Sensoren/Controller mit RS422: die zyklischen Daten werden dekodiert, d. h. den 3 Bytes wird ein 4. Byte
angefügt und dann übertragen. Welche Sensorsignale zur Übertragung ausgewählt sind sowie deren Reihen-
folge, können Sie dem Webinterface des Sensors entnehmen.

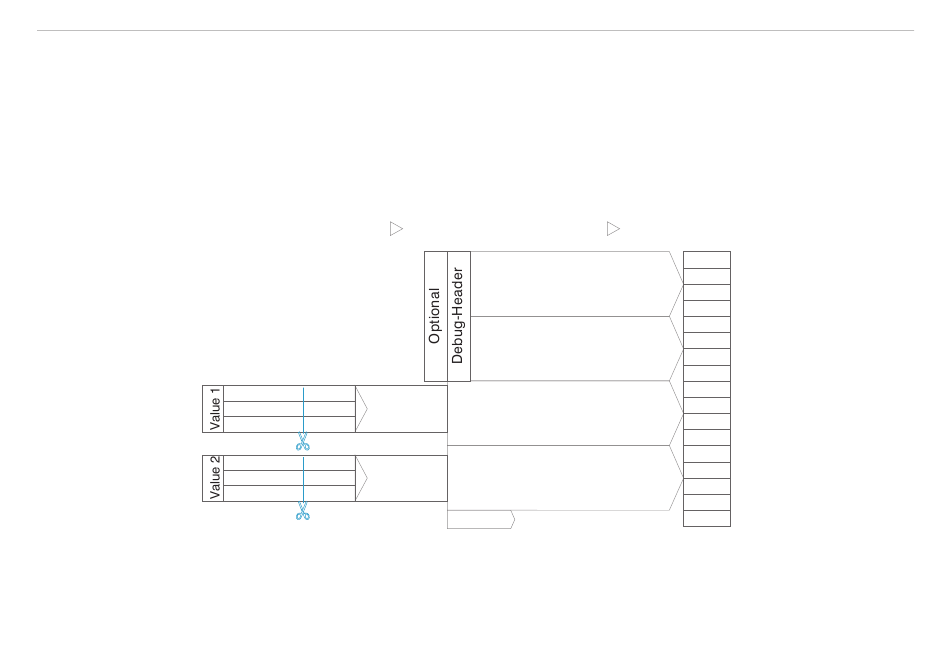

Abb. 11 Interpretation der RS422-Sensordaten in der IF2030/PNET
IF2030/PNET
Datenformat
Sensor (RS422)
L-Byte
00000001
M-Byte
01001100
H-Byte
11001010
L-Byte
00101010
M-Byte
01000000
H-Byte
10111111
IF2030
Timestamp
(int, unsigned, 32 bit)
„12345" > 0x00003039
Error Code
(int, unsigned, 32 bit)
„1" > 0x00000001
Value 1:
001010 001100 000001
Value 2:
111111 000000 101010
...
PLC I/O Area
0x39
0x30
0x00
0x00
0x01
0x00
0x00
0x00
0x01
0xA3
0x00
0x00
0x2A
0xF0
0x03
0x00
...
