Installation und Montage
4.2.3
i
Wir empfehlen einen Abschlusswiderstand von 120 Ohm zwischen den Signalleitungen sowohl am Busan-
fang und -ende. Das IF2030/PNET arbeitet als Master für beide Schnittstellen; intern ist bereits ein Abschluss-
widerstand von 120 Ohm fest verbaut. Das IF2030/PNET sollte sich am Busanfang befinden.
IF2030

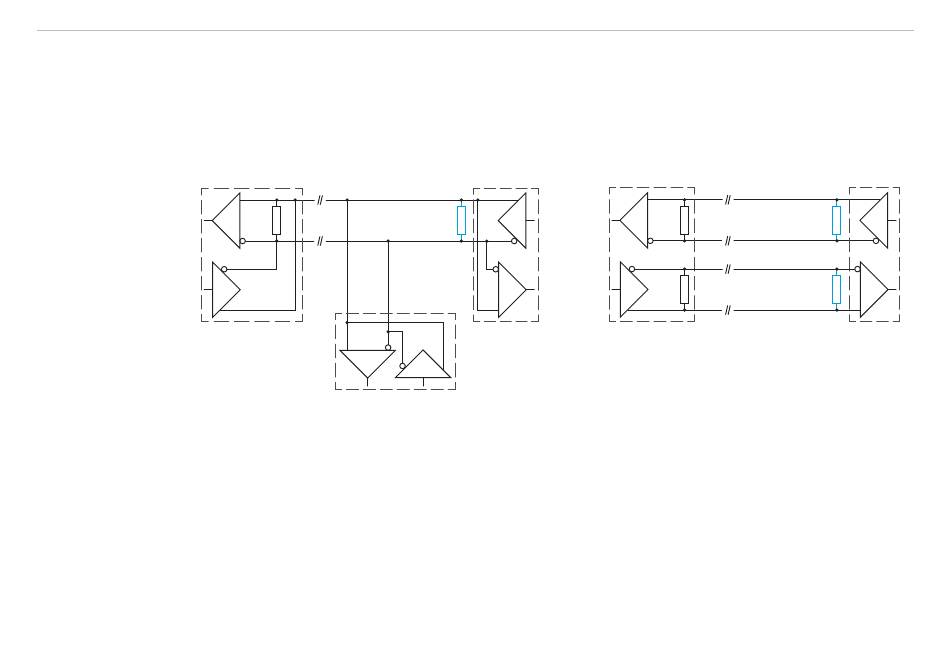

Abb. 7 Leitungsabschluss RS485,
n = max. 16 Slaves
IF2030/PNET
Leitungsabschluss serielle Schnittstelle
Achten Sie bei einem RS485-Bus bzw. RS422-Bus auf einen korrekten Leitungsabschluss!
A
120
Ohm
B
120
Ohm
Slave n
Slave n-1
Abb. 8 Leitungsabschluss RS422
RX+
120
Ohm
RX -
TX -
120
Ohm
TX+
IF2030
120
Ohm
120
Ohm
Slave 1
Seite 14
