Installation und Montage
4.3
Feldbus-Verkabelung
Bei der Verkabelung wird der Kanal 0 des IO-Controllers mit einem Port des ersten IO-Devices (Slave-Geräts)
verbunden. Der zweite Port des ersten Slave-Geräts wird wiederum mit dem Port des folgenden Slave-Geräts
verbunden, usw. Ein Port des letzten Slave-Geräts und Kanal 1 des Master-Geräts bleiben ungenutzt.
IO-Controller
Redundanz
IO-Device 1
IO-Device 2
IO-Device n

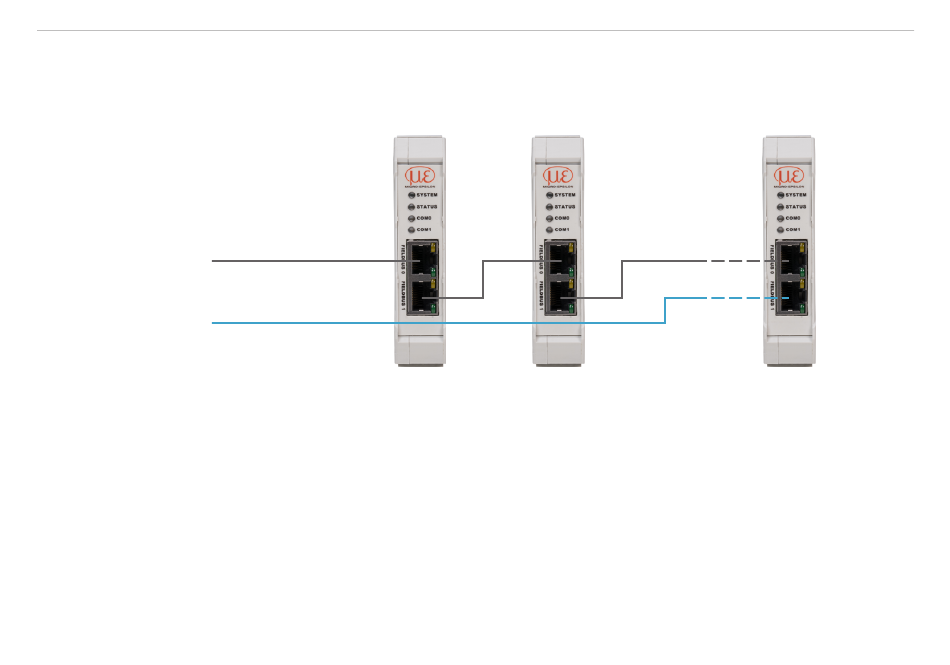

Abb. 9 Verkabelung im Profinet IO Netzwerk
Optional: Durch eine zusätzliche Redundanz-Verbindung (MRP = Media Redundancy Protocol) zwischen
dem Ausgangs-Port des letzten Slave-Geräts und Kanal 1 des IO-Controllers erzielen Sie eine höhere
Ausfallsicherheit des Netzwerks. Die IF2030 kann als Client in einem MRP-Ring teilnehmen, kann den Ring
allerdings nicht verwalten. Für die Ringfunktionalität müssen alle Teilnehmer als Teilnehmer des Rings konfi-
guriert werden.
IF2030/PNET
Seite 15
