Installation und Montage
4.2.2
Serielle Sensoranschlüsse
Sensor/
Kabel
Controller
PCx/8-M12
ACC5703
SCAC3/6
DT6120
PCx/8-M12
INC5701

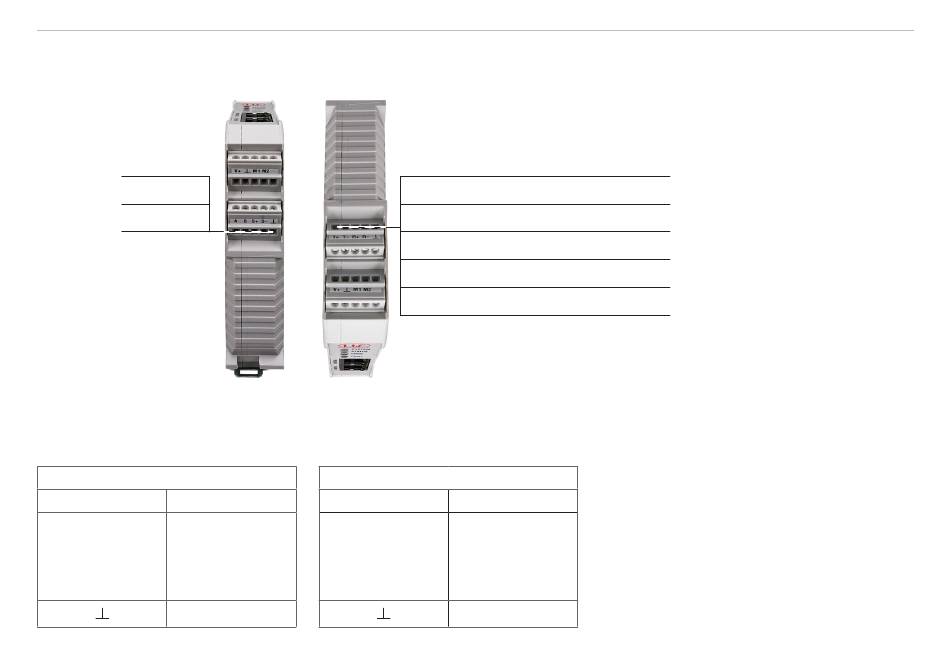

Abb. 5 Anschlussbeispiele für das IF2030/PNET
Die Kabellänge zwischen IF2030/PNET und Sensor/Controller beträgt maximal 10 m. Bei den Sensoren ACC5703 und INC5701 ist
wegen des Kabels PCx/8-M12 eine Sensorversorgung ausschließlich über das IF2030/PNET möglich.
RS485
IF2030/PNET
Sensor/Controller
A
B
Kabelschirm
IF2030/PNET
RS485
RS422
Kabel
CAB-M9-5P-St-ge; xm-PVC-RS422
SC2471-x/RS422/OE
Direktanschluss oder PCF1420-x/I/U
PC1700-x/OE
PC2300-x/OE
PC/SC2520-x
IF2030/PNET
T+
A
T -
B
R+
R -
RS422
Sensor/Controller
R+
R -
T+
T -
Abb. 6 Verdrahtungsvorschrift für Verbindungen
Kabelschirm
mit RS485 oder RS422
Sensor/
Controller
ACS7000
DT24x1, DT242x
ILD1320, ILD1420
ILD1750
ILD2300
ODC2520
