Re:sound I - ICS 50/ 80 – IWS 51/ 80
MONTAGE – Installation
Info
Für den schnellen Einbau besitzen
die ICS- und IWS- Lautsprecher
integrierte Drehspanner. Diese
Drehspanner befinden sich auf
der Rückseite des Lautsprechers
und schwenken um 90° aus, so-
bald die 4 markierten Schrauben
(siehe Abb. nächste Seite) auf
der Vorderseite des Laut-
sprechers eingedreht werden.
Die Installation der Lautsprecher
sollte im stromlosen Zustand
erfolgen.
Im letzten Schritt der Installation
werden die Lautsprechergitter
aufgesetzt.
ICS/ IWS 80
9
Installation
Schritt 1
Verbinden Sie das Lautsprecher-
kabel polungsrichtig mit der
steckbaren Schraubklemme.
Schritt 2
Stecken Sie die Schraubklemme
in die entspr. Buchse, welche
sich auf der Leiterplatte der
Frequenzweiche (Lautsprecher-
Rückseite) befindet.
Schritt 3
Führen Sie den Einbaulaut-
sprecher in die Öffnung ein und
ziehen Sie die 4 Schrauben für
die Drehspanner leicht an bis der
Lautsprecherflansch bündig
anliegt. Keinesfalls darf sich der
Lautsprecherflansch verwinden.
Revox Einbaugehäuse:
Dämmmaterial nicht vergessen!
Schritt 4 : Nur ICS 80 / IWS 80
Diese beiden Lautsprecher
besitzt einen zu allen Seiten
schwenkbaren Hochtöner, um
ihn auf die bevorzugte Hör-
position ausrichten zu können.

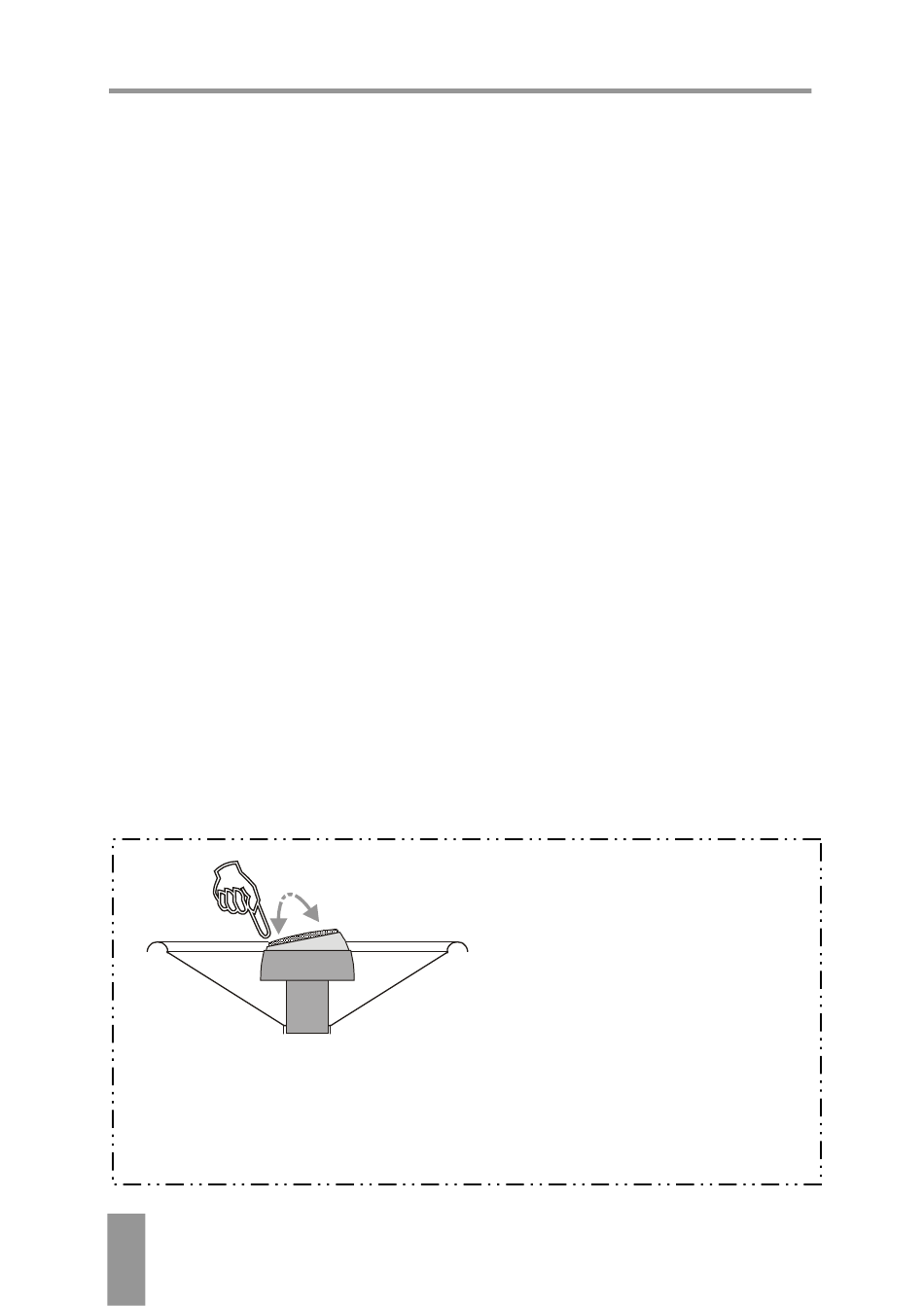

Drücken Sie, wie in der Abb.
links gezeigt, vorsichtig auf den
Seitenrand des Hochtöners, um
die gewünschte Abstrahlrichtung
zu erreichen.
