MONTAGE – I
NSTALLATION
Info

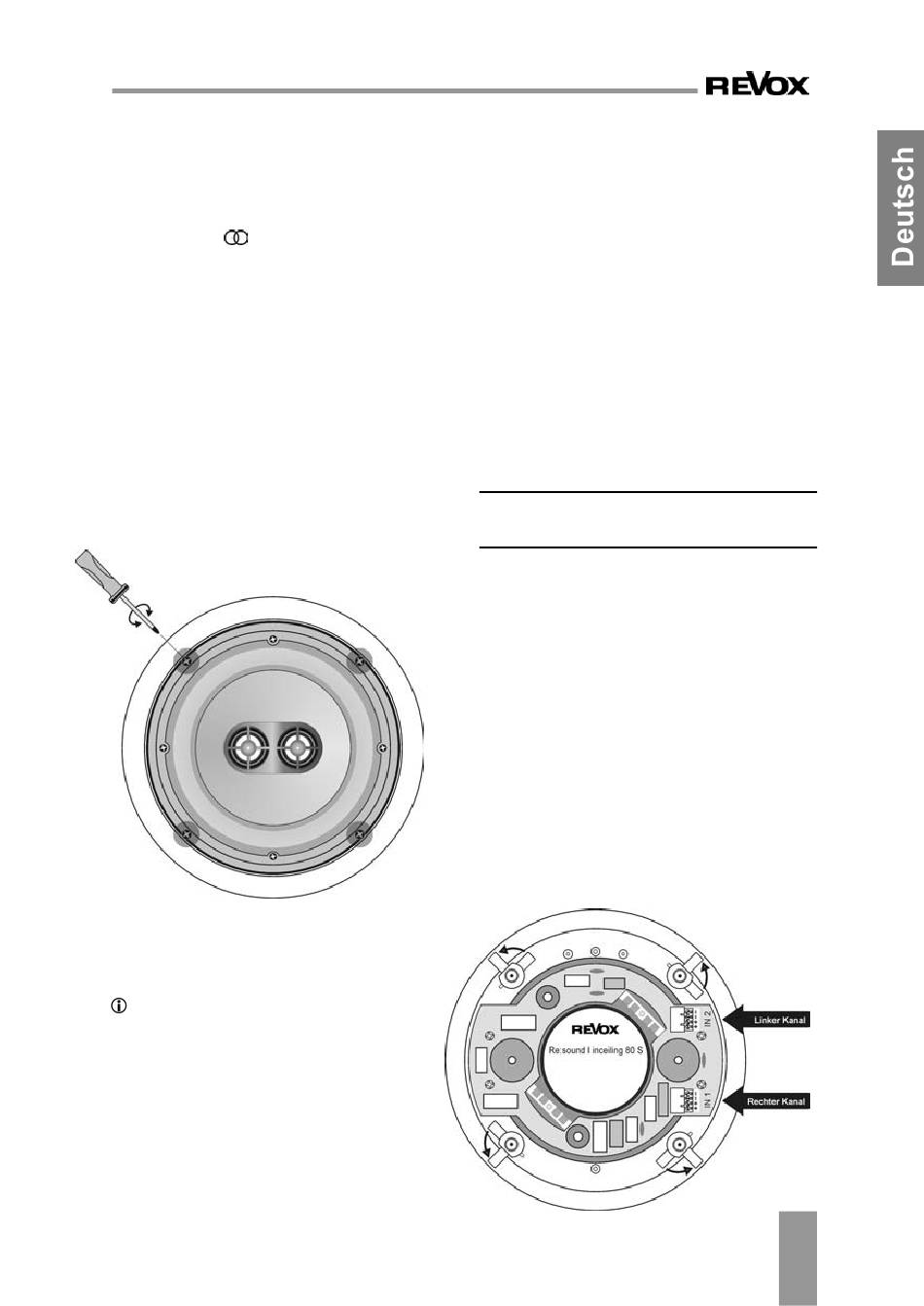

Für den schnellen Einbau besitzt
der ICS 80
integrierte Dreh-
spanner. Diese Drehspanner be-
finden sich auf der Rückseite und
schwenken um 90° aus, sobald
die 4 markierten Schrauben (siehe
Abb. unten) auf der Vorderseite
des Lautsprechers eingedreht
werden.
Die Installation des Lautsprechers
sollte im stromlosen Zustand er-
folgen.
Lautsprecherpolung
Falls ein Kanal (IN1 / IN2) ver-
polt angeschlossen wurde,
stellt sich eine fehlende Tiefton-
wiedergabe zusammen mit
einem ungenauen und diffusen
Klangbild ein.
Schritt 1
Verbinden Sie die Lautsprecher-
kabel (linker und rechter Kanel)
polungsrichtig mit den steck-
baren Schraubklemmen.
Schritt 2
Stecken Sie die Schraubklemmen
in die entspr. Buchsen (IN1 +IN2),
welche sich auf der Leiterplatte der
Frequenzweiche (Lautsprecher-
Rückseite) befinden – siehe unten.
Revox Einbaugehäuse:
Dämmmaterial nicht vergessen!
Schritt 3
Führen Sie den Einbaulautspre-
cher in die Öffnung ein, richten Sie
die Hochtoneinheit nach Bedarf
aus und ziehen Sie die 4 Schrau-
ben für die Drehspanner leicht an
bis der Lautsprecherflansch bündig
anliegt.
Keinesfalls darf sich der Laut-
sprecherflansch verwinden!
Schritt 4
Lautsprechergitter aufsetzten
10
