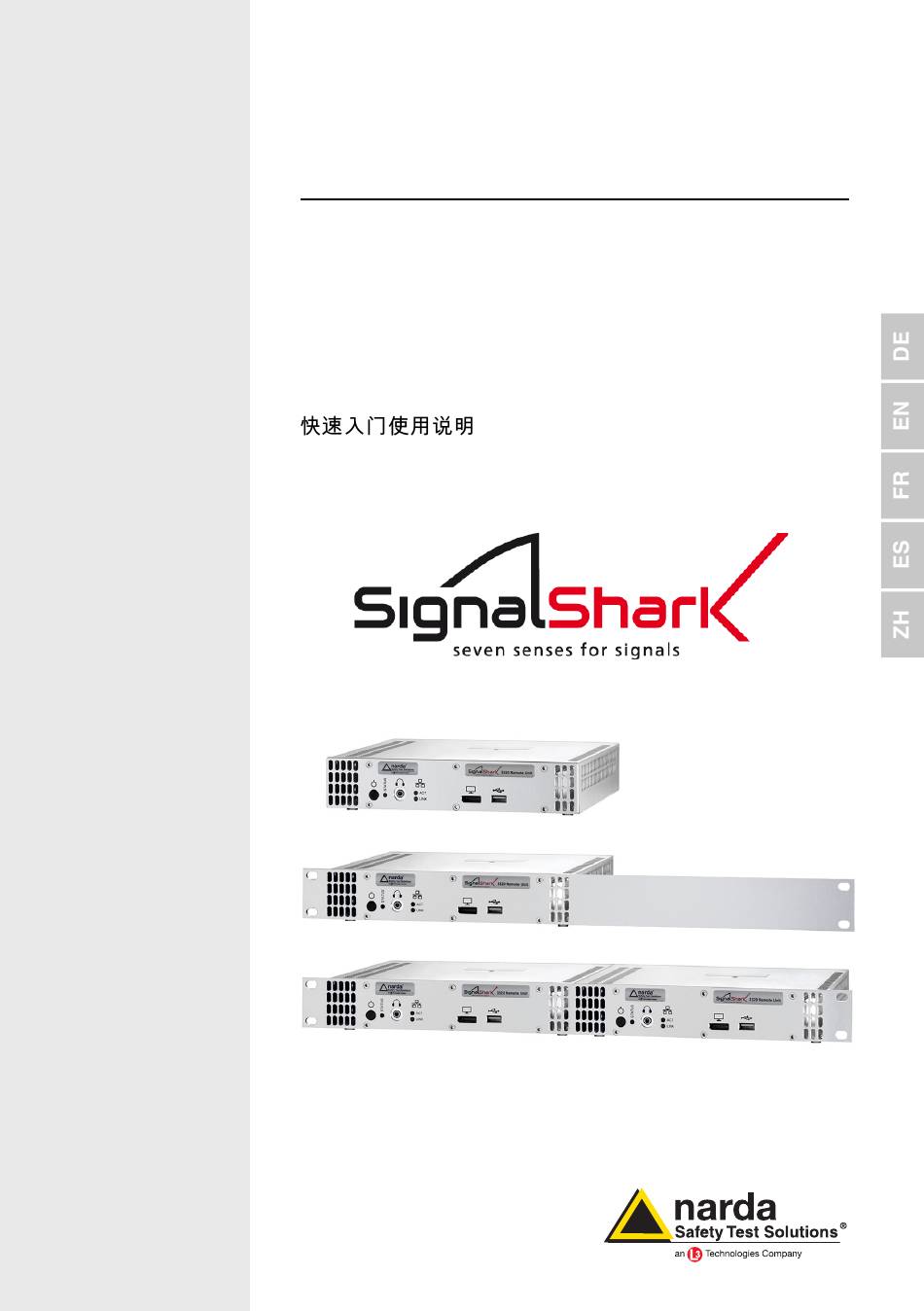

- Seite 1 Narda SignalShark 3320 Remote Unit Schnelleinstieg Quick start guide Démarrage rapide Guía de inicio rápido...
-
Seite 5: Inhaltsverzeichnis
Gerätesteuerung einrichten ......15 SignalShark 3320 starten ......16 Gerät ein- und ausschalten . -
Seite 6: Über Diese Anleitung
Verwendung des Produkts. Sie ersetzt nicht die ausführliche Bedienungsanleitung. • Online-Hilfe: Die vollständige Bedienungsanleitung finden Sie auf dem Gerät (siehe SignalShark 3320 bedienen auf Seite 18) und auf dem beigefügten USB-Stick. • Allgemeine Sicherheitshinweise: Das beigefügte Dokument Allgemeinen Sicherheitshinweise der Narda (3300/98.10) enthält wichtige Informationen über die Vermeidung von Verletzungen durch eine... -
Seite 7: Über Dieses Produkt

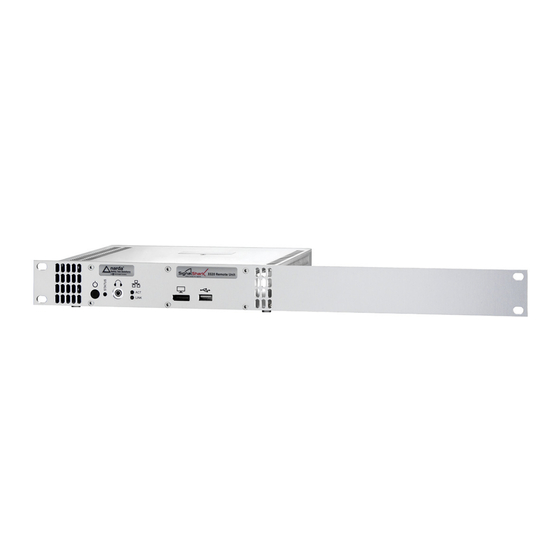

Gerät für den Tisch- (optional mit Gerätefüßen) und den Systembetrieb eingesetzt werden. Narda bietet den SignalShark 3320 auch als modulare Einheiten für den Einbau in ein 19- Zoll-Rack an. Alle Varianten des SignalShark unterstützen dieselbe grafische Benut- zeroberfläche. -
Seite 8: Auspacken
Um Schäden zu vermeiden, warten Sie daher, bis auf der Geräteoberfläche kein Kondenswasser mehr sichtbar ist. Das Gerät ist erst dann betriebsbereit, wenn sich die Temperatur innerhalb des zulässigen Betriebsbereichs befindet. Angaben zu den Temperaturbereichen finden Sie im entsprechenden Datenblatt (https://www.narda-sts.com/en/signalshark-remote-unit/). SignalShark 3320 Remote Unit Narda... -
Seite 9: Geräteübersicht
Geräteübersicht Figure 1: Frontblende des SignalShark 3320 Frontblende EIN-/AUS-Taste Das Gerät startet automatisch, wenn es mit Strom versorgt wird LED für die Anzeige des Betriebsstatus des Geräts Ausführliche Informationen finden Sie unter Betriebszustand anzeigen auf Seite 16 Stereo-Buchse, 3,5-mm-Kopfhöreranschluss LEDs für die Anzeige des Status der Fernsteuerung und des I/Q- Streamings Ausführliche Informationen finden Sie unter Status der LAN-... - Seite 10 Figure 2: Rückwand des SignalShark 3320 Rückseite 3 x RF SMA(f)-Eingang RF N(f)-Eingang 12-polige Buchse für den Anschluss des Antennensteuerkabels 10 MHz Ref SMA(f)-Eingang, 600 USB 3.0-Anschluss Externer GNSS SMA(f)-Eingang, 50 DC-Spannung für aktive Antenne wird bereitgestellt Produktbeschreibung einschließlich Produktnummer,...
-
Seite 11: Montage Des Signalshark 3320
Verdecken Sie nicht die Lüftungsschlitze an der Vorder- und Rückseite (und nicht an der Ober- und Unterseite, sofern möglich). Eigenständiger Betrieb Der SignalShark 3320 kann als eigenständiges Gerät eingesetzt werden. Für den Tischbetrieb können am Gerät Füße montiert werden, um die Ober- fläche zu schützen. -
Seite 12: Modularer Betrieb
SignalShark 3320 in ein Rack einbauen: 1. Positionieren Sie den SignalShark 3320 im gewünschten Fach. 2. Verschrauben Sie den SignalShark 3320 anhand der Löcher an der Frontblende (siehe Pfeile in Abbildung 3 und Abbildung 4) mit dem Rack. SignalShark 3320 Remote Unit... -
Seite 13: Verbindungen Herstellen
Das Gerät startet automatisch, wenn es mit Strom versorgt wird. HF-Anschlüsse verbinden Verwenden Sie die HF-Eingänge (drei HF SMA-Eingänge + ein HF N- Eingang) an der Rückseite des SignalShark 3320 für die Verbindung der HF-Anschlüsse. Bei Verwendung eines HF SMA-Eingangs: ... -
Seite 14: Hf-Kabel Am Signalshark 3320 Anschließen
Eine ausführliche Beschreibung der Vorgehensweise beim Ersetzen des HF-Kabels an der automatischen DF-Antenne finden Sie in den Handha- bungs- und Sicherheitshinweise für automatische DF-Antennen von Narda (3360/98.12). HF-Kabel am SignalShark 3320 anschließen Das HF-Kabel hat zwei Anschlüsse: • Steueranschluss (1): für die Stromversorgung sowie für die Übertragung von Kompassdaten und Steuersignalen •... -
Seite 15: Gerätesteuerung Einrichten
SignalShark 3320 mit einem Netzwerk verbinden Das ist die Standardverbindungsart. Die Standardeinstellung des SignalShark 3320 ist DHCP = On. Der SignalShark 3320 kann dann per Remote-Befehlen oder über Remote Desktop bedient werden. 1. Verbinden Sie den SignalShark 3320 mit einem standardmäßigen Ethernet-Kabel (Patch-Kabel) mit einem Netzwerk. -
Seite 16: Signalshark 3320 Starten
Netzwerkkonfiguration einrichten Ausführliche Informationen über die möglichen Verbindungsarten finden Sie unter Gerätesteuerung einrichten auf Seite 15. Automatische Konfiguration Der SignalShark 3320 ist über einen DHCP-Server mit einem Netzwerk verbunden. Der Konfigurationsparameter DHCP ist standardmäßig auf ON eingestellt. Die IP-Adresse wird dem SignalShark 3320 automatisch vom DHCP- Server zugewiesen. -
Seite 17: Manuelle Konfiguration
Für die Änderung der Netzwerkeinstellungen sind Administratorrechte erfor- derlich. Der SignalShark 3320 ist mit einem Netzwerk verbunden. Der SignalShark 3320 befindet sich im selben Subnetzwerk und es sind keine Firewalls oder Netzwerk-Gateways usw. aktiv, die die Datenkommunikation verhindern. -
Seite 18: Status Der Lan-Schnittstelle Anzeigen
Der SignalShark 3320 kann auf die folgenden Arten bedient werden: Bedienung über die grafische Benutzeroberfläche (GUI) Stellen Sie für die Bedienung des SignalShark 3320 über die GUI eine Remote-Desktop-Verbindung her oder schließen Sie einen Monitor, eine Tastatur und eine Maus an (ausführliche Informationen zur Vorgehensweise finden Sie im Abschnitt Gerätesteuerung einrichten auf... -
Seite 19: Reinigung
Reinigung Beachten Sie die Hinweise zur Reinigung in den Narda General Safety Instructions. Kalibrierung, Reparatur und Modifikation Beachten Sie die Hinweise zur Kalibrierung, Reparatur und Modifikation in den Narda General Safety Instructions. Konformitätserklärung Das Gerät erfüllt die Anforderungen der folgenden Dokumente: 2014/30/ EU, EN 61326-1: 2013, 2014/35/EU, EN 61010-1: 2010 und 2011/65/EU. - Seite 84 Narda Safety Test Solutions GmbH Sandwiesenstraße 7 72793 Pfullingen, Germany Phone: +49 7121 9732-0 Fax: +49 7121 9732-790 E-mail: support.narda-de@L3T.com www.narda-sts.com Narda Safety Test Solutions 435 Moreland Road Hauppauge, NY11788, USA Phone: +1 631 231-1700 Fax: +1 631 231-1711 E-mail: nardasts@L3T.com www.narda-sts.com...
