4.2.1 Nordausrichtung
Zur exakten Bestimmung der Wind- und Helligkeitsrichtung muss die WETTERSTATION
COMPACT WSC11 nach Norden (Geographisch-Nord) ausgerichtet montiert sein.

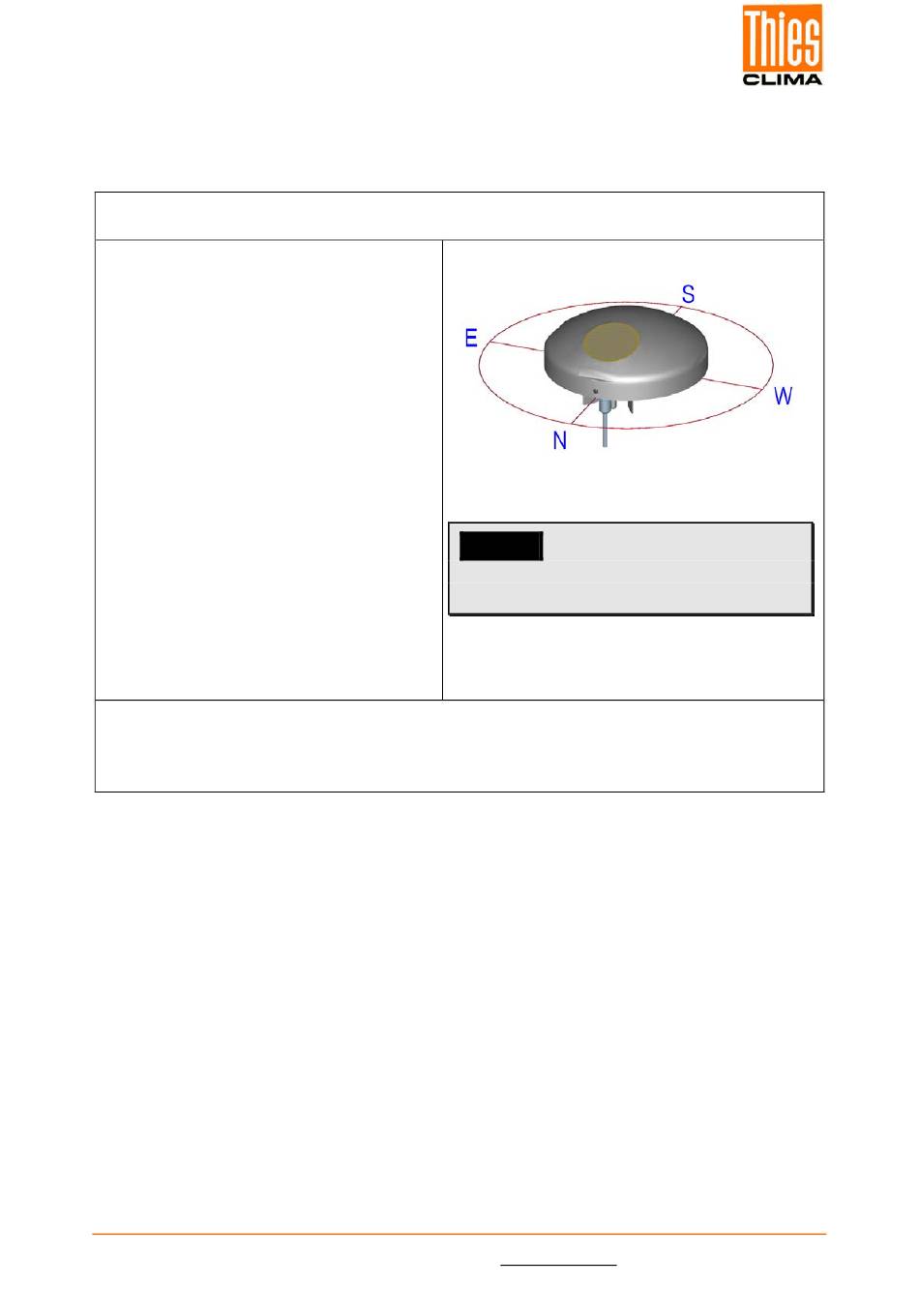

Die Innen-Sechskant-Schraube dient
als Nordmarkierung (N)
Werkzeug:
Innensechskantschlüssel SW2mm
(Inbusschlüssel).
Ablauf:
1. Einen markanten Punkt der Land-
schaft (Baum, Gebäude etc.) in
Nordrichtung mit Hilfe eines Kom-
passes ermitteln.
2. Über Nordmarkierung (N) und einer
erdachten Nord- Südachse ist die
Wetterstation auf den markanten
Punkt anzupeilen.
3. Wetterstation ausrichten.
Die Nordmarkierung (N) muss zum
geographischen Norden zeigen.
4. Bei Übereinstimmung ist die Wet-
terstation durch die M4-Innen-
Sechskantschrauben zu sichern.
Hinweis:
Bei der Nordausrichtung mittels Kompass ist die Ortsmissweisung (Abweichung der Rich-
tung einer Magnetnadel von der wahren Nordrichtung) durch störende Magnetfelder und
Magnetfeldbeeinflussungen durch Eisenteile und elektrische Leitungen zu beachten.
4.3 Elektrische Montage
Die WETTERSTATION COMPACT WSC11 ist mit einem 7-poligen Stecker für den elektri-
schen Anschluss ausgestattet. Eine Kabeldose (Gegenstecker) gehört zum Lieferumfang.
4.3.1 Kabel
Das anzuschließende Kabel sollte folgende Eigenschaften aufweisen:
5 Adern, max. 0,14mm² Aderquerschnitt, Kabeldurchmesser max. 5,0mm, UV-Beständigkeit,
Gesamt- Schirmung.
© Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany
Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com · www.thiesclima.com
Achtung:
Die Innen-Sechskant-Schraube ist
mit max.0,6Nm anzuziehen.
