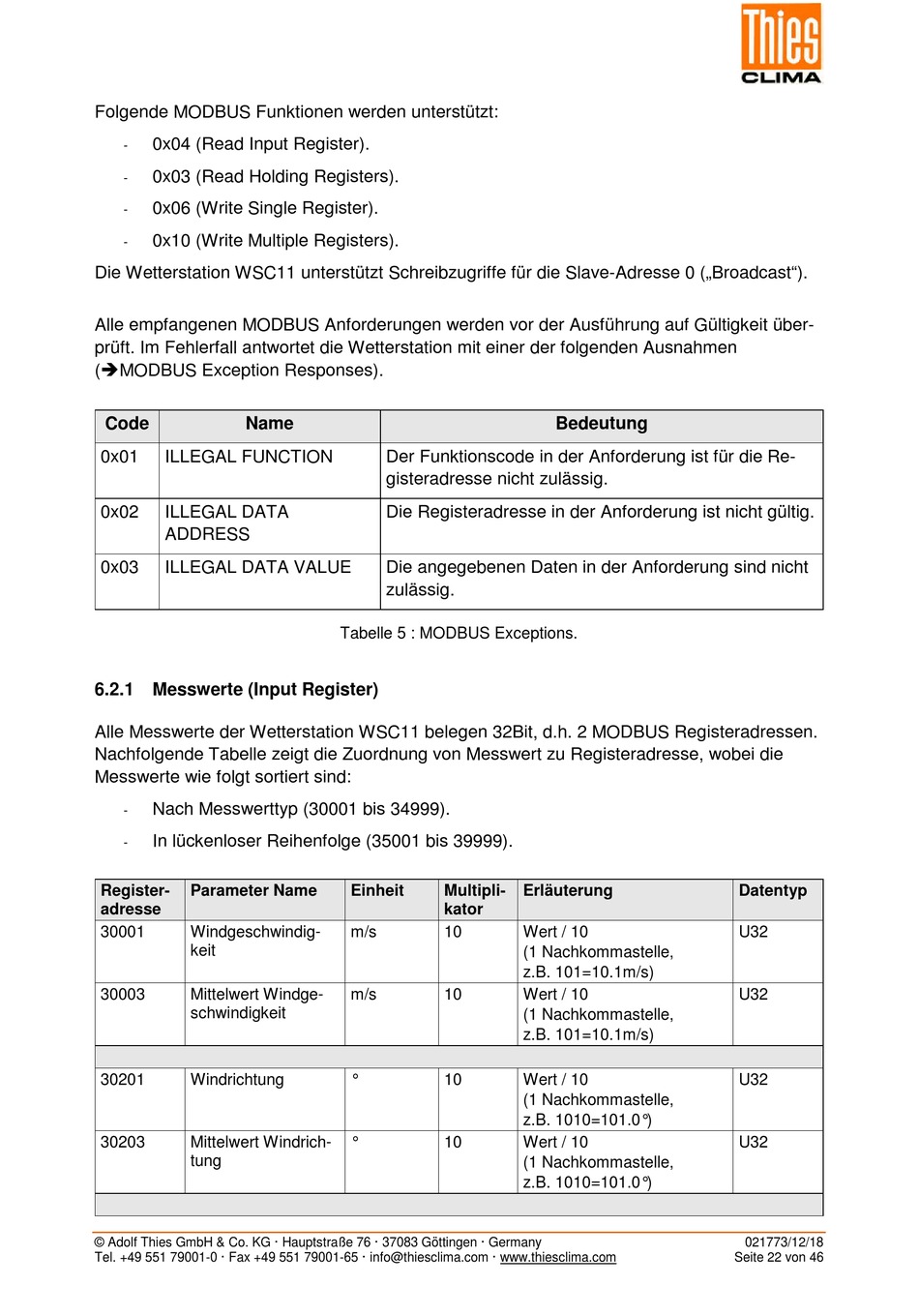

Messwerte (Input Register) - Thies CLIMA Compact WSC11 Bedienungsanleitung

Folgende MODBUS Funktionen werden unterstützt:
0x04 (Read Input Register).
-
0x03 (Read Holding Registers).
-
0x06 (Write Single Register).
-
0x10 (Write Multiple Registers).
-
Die Wetterstation WSC11 unterstützt Schreibzugriffe für die Slave-Adresse 0 („Broadcast").
Alle empfangenen MODBUS Anforderungen werden vor der Ausführung auf Gültigkeit über-
prüft. Im Fehlerfall antwortet die Wetterstation mit einer der folgenden Ausnahmen
(MODBUS Exception Responses).
Code Name
0x01 ILLEGAL FUNCTION
0x02 ILLEGAL DATA
ADDRESS
0x03 ILLEGAL DATA VALUE

6.2.1 Messwerte (Input Register)

Alle Messwerte der Wetterstation WSC11 belegen 32Bit, d.h. 2 MODBUS Registeradressen.
Nachfolgende Tabelle zeigt die Zuordnung von Messwert zu Registeradresse, wobei die
Messwerte wie folgt sortiert sind:
Nach Messwerttyp (30001 bis 34999).
-
In lückenloser Reihenfolge (35001 bis 39999).
-
Register- Parameter Name
adresse
30001 Windgeschwindig-
keit
30003 Mittelwert Windge-
schwindigkeit
30201 Windrichtung
30203 Mittelwert Windrich-
tung
© Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany
Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com · www.thiesclima.com
Der Funktionscode in der Anforderung ist für die Re-
gisteradresse nicht zulässig.
Die Registeradresse in der Anforderung ist nicht gültig.
Die angegebenen Daten in der Anforderung sind nicht
zulässig.
Tabelle 5 : MODBUS Exceptions.
Einheit Multipli-
kator
m/s 10
m/s 10
° 10
° 10
Bedeutung
Erläuterung
Wert / 10
(1 Nachkommastelle,
z.B. 101=10.1m/s)
Wert / 10
(1 Nachkommastelle,
z.B. 101=10.1m/s)
Wert / 10
(1 Nachkommastelle,
z.B. 1010=101.0°)
Wert / 10
(1 Nachkommastelle,
z.B. 1010=101.0°)
Datentyp
U32
U32
U32
U32
