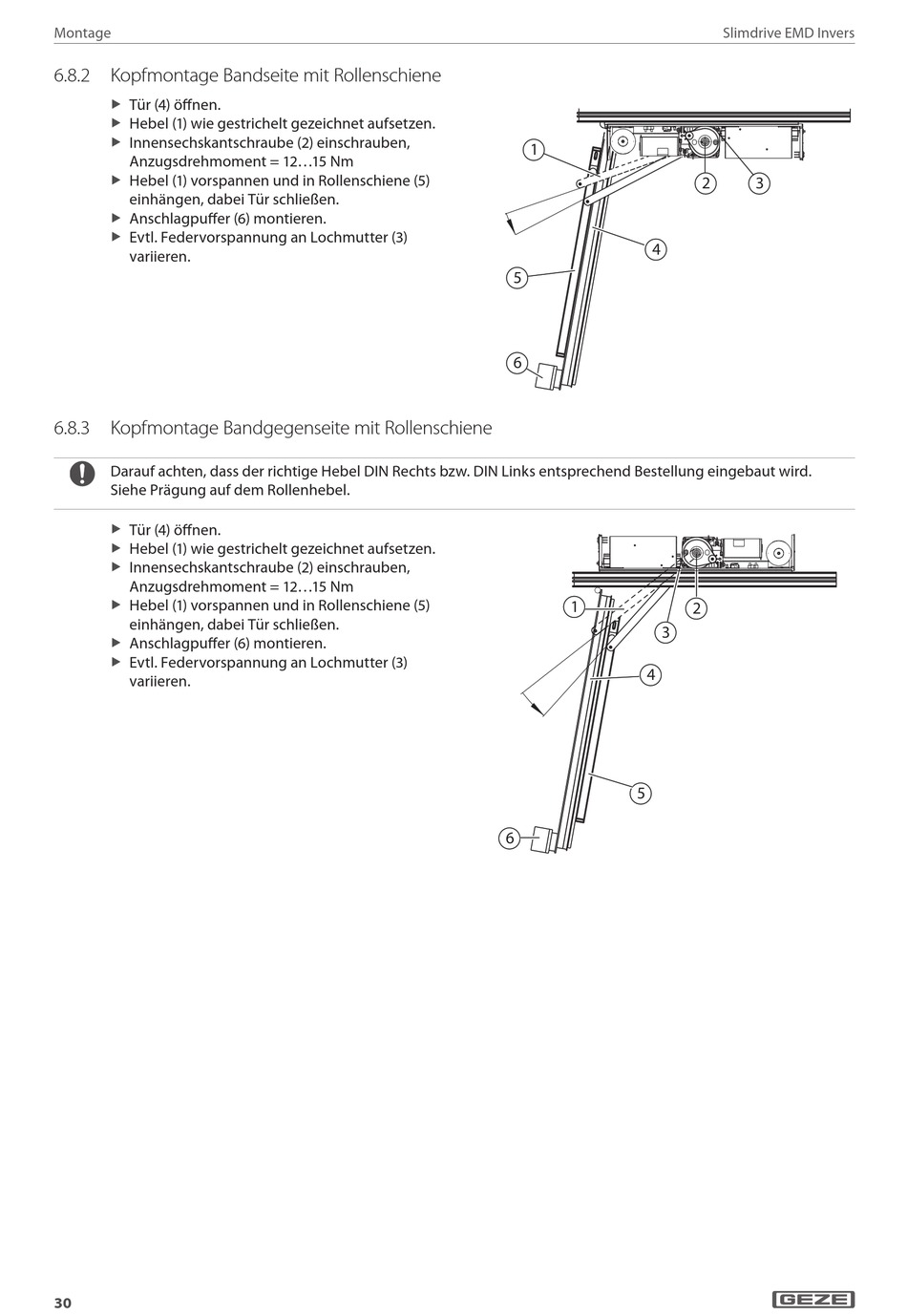

6.8.2 Kopfmontage Bandseite mit Rollenschiene

Tür (4) öffnen.
X
Hebel (1) wie gestrichelt gezeichnet aufsetzen.
X
Innensechskantschraube (2) einschrauben,
X
Anzugsdrehmoment = 12...15 Nm
Hebel (1) vorspannen und in Rollenschiene (5)
X
einhängen, dabei Tür schließen.
Anschlagpuffer (6) montieren.
X
Evtl. Federvorspannung an Lochmutter (3)
X
variieren.

6.8.3 Kopfmontage Bandgegenseite mit Rollenschiene

Darauf achten, dass der richtige Hebel DIN Rechts bzw. DIN Links entsprechend Bestellung eingebaut wird.
Siehe Prägung auf dem Rollenhebel.
Tür (4) öffnen.
X
Hebel (1) wie gestrichelt gezeichnet aufsetzen.
X
Innensechskantschraube (2) einschrauben,
X
Anzugsdrehmoment = 12...15 Nm
Hebel (1) vorspannen und in Rollenschiene (5)
X
einhängen, dabei Tür schließen.
Anschlagpuffer (6) montieren.
X
Evtl. Federvorspannung an Lochmutter (3)
X
variieren.
