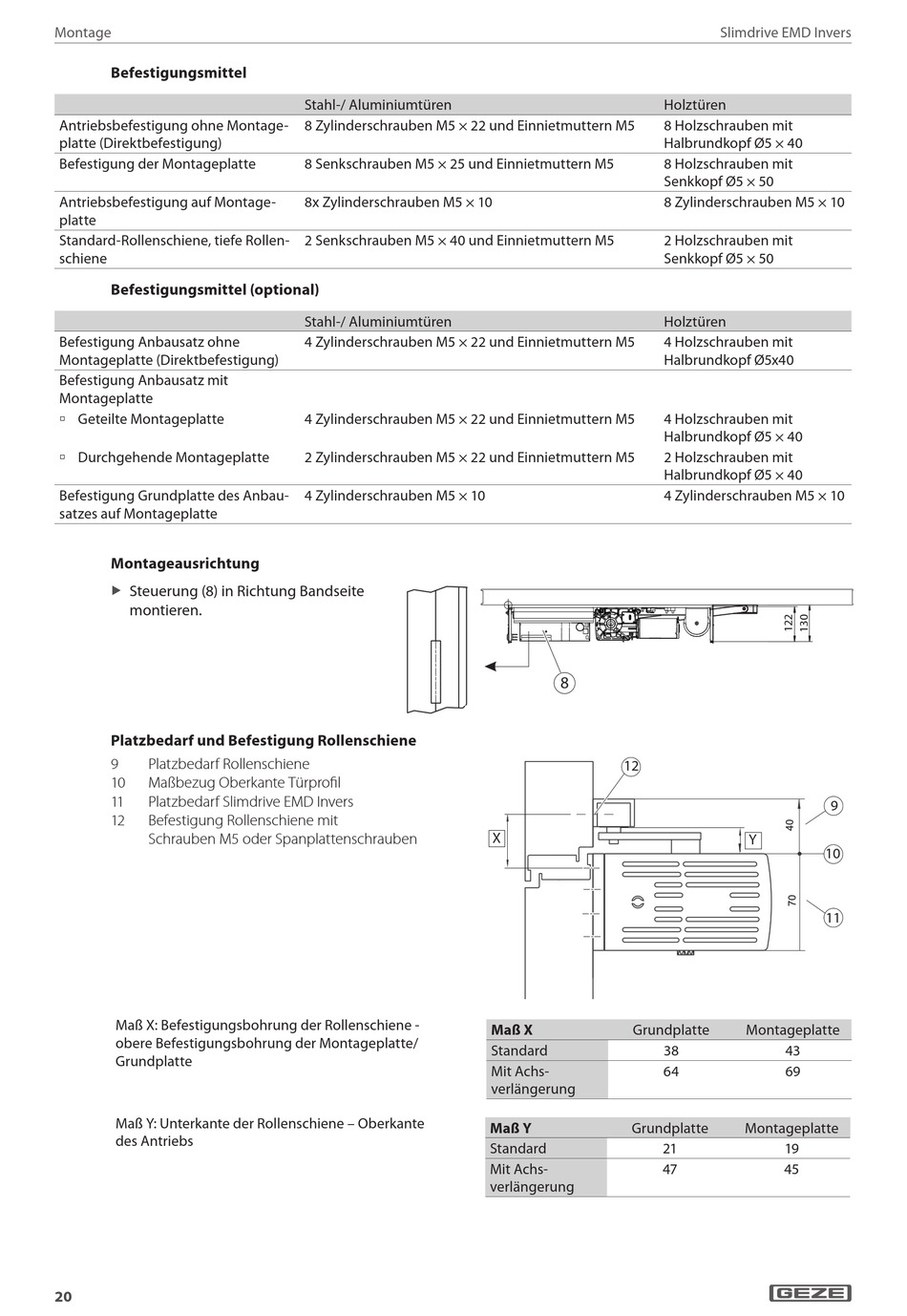

GEZE Slimdrive EMD-F Invers Montage- Und Serviceanleitung Seite 20

Montage
Befestigungsmittel
Antriebsbefestigung ohne Montage-
platte (Direktbefestigung)
Befestigung der Montageplatte
Antriebsbefestigung auf Montage-
platte
Standard-Rollenschiene, tiefe Rollen-
schiene
Befestigungsmittel (optional)
Befestigung Anbausatz ohne
Montageplatte (Direktbefestigung)
Befestigung Anbausatz mit
Montageplatte
à Geteilte Montageplatte
à Durchgehende Montageplatte
Befestigung Grundplatte des Anbau-
satzes auf Montageplatte
Montageausrichtung
Steuerung (8) in Richtung Bandseite
X
montieren.
Platzbedarf und Befestigung Rollenschiene
9 Platzbedarf Rollenschiene
10 Maßbezug Oberkante Türprofil
11 Platzbedarf Slimdrive EMD Invers
12 Befestigung Rollenschiene mit
Schrauben M5 oder Spanplattenschrauben
Maß X: Befestigungsbohrung der Rollenschiene -
obere Befestigungsbohrung der Montageplatte/
Grundplatte
Maß Y: Unterkante der Rollenschiene – Oberkante
des Antriebs
20
Stahl-/ Aluminiumtüren
8 Zylinderschrauben M5 × 22 und Einnietmuttern M5
8 Senkschrauben M5 × 25 und Einnietmuttern M5
8x Zylinderschrauben M5 × 10
2 Senkschrauben M5 × 40 und Einnietmuttern M5
Stahl-/ Aluminiumtüren
4 Zylinderschrauben M5 × 22 und Einnietmuttern M5
4 Zylinderschrauben M5 × 22 und Einnietmuttern M5
2 Zylinderschrauben M5 × 22 und Einnietmuttern M5
4 Zylinderschrauben M5 × 10
8
12
X
Maß X Grundplatte
Standard
Mit Achs-
verlängerung
Maß Y Grundplatte
Standard
Mit Achs-
verlängerung
Slimdrive EMD Invers
Holztüren
8 Holzschrauben mit
Halbrundkopf Ø5 × 40
8 Holzschrauben mit
Senkkopf Ø5 × 50
8 Zylinderschrauben M5 × 10
2 Holzschrauben mit
Senkkopf Ø5 × 50
Holztüren
4 Holzschrauben mit
Halbrundkopf Ø5x40
4 Holzschrauben mit
Halbrundkopf Ø5 × 40
2 Holzschrauben mit
Halbrundkopf Ø5 × 40
4 Zylinderschrauben M5 × 10
9
Y
10
11
Montageplatte
38 43
64 69
Montageplatte
21 19
47 45
