2.3 Interne Komponenten Elektrischer
Anschlusskasten
Gefahr
• Vergewissern Sie sich, dass das Gerät von der Stromversorgung getrennt ist, bevor Sie Wartungs-
oder Elektroarbeiten durchführen!
• Alle elektrischen Verbindungen müssen durch einen autorisierten Installateur und in Übereinstimmung
mit den lokalen Vorschriften und Bestimmungen ausgeführt werden.
Topvex SC03-11 sind mit einem eingebauten Regler und interner Verdrahtung ausgerüstet (Abbildung 3).
In der Abbildung wird der elektrische Anschlusskasten für die Topvex SC03-11 Geräte dargestellt.

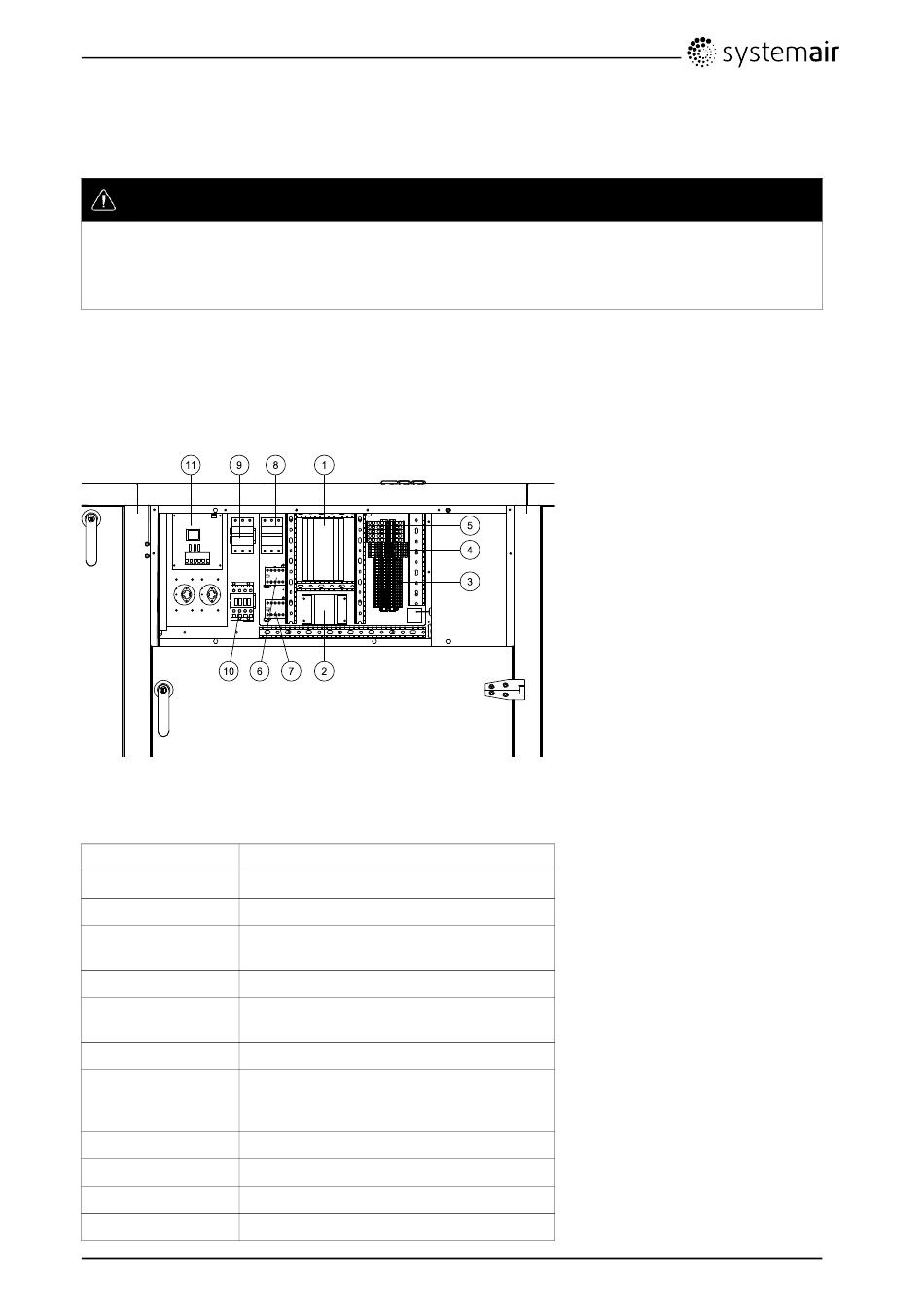

Bild 3 Elektrische Komponenten
Position
1 Regler E-28 WEB
2 Transformator 230/24 V AC
Klemmen für interne und externe
3
Komponenten
4 Klemmen für die interne Verdrahtung
Klemmen für die Netzstromversorgung des
5
Gerätes
6 Schütz (K1)
Schaltschütz (K2) An/Aus Pumpenregelung
7 (nur in HW-Geräten, in EL-Geräten nicht
vorhanden)
8 Sicherungsautomat
9 Sicherungsautomat für den Erhitzer
10 Schaltschütz (K3) Elektroerhitzer
11 TTC El Steuerung des Erhitzers
Topvex SC03-11
2075762
Beschreibung
5
Betriebs- und Wartungsanleitung
Systemair AB
