2 Produktbeschreibung

2.1 Interne Komponenten

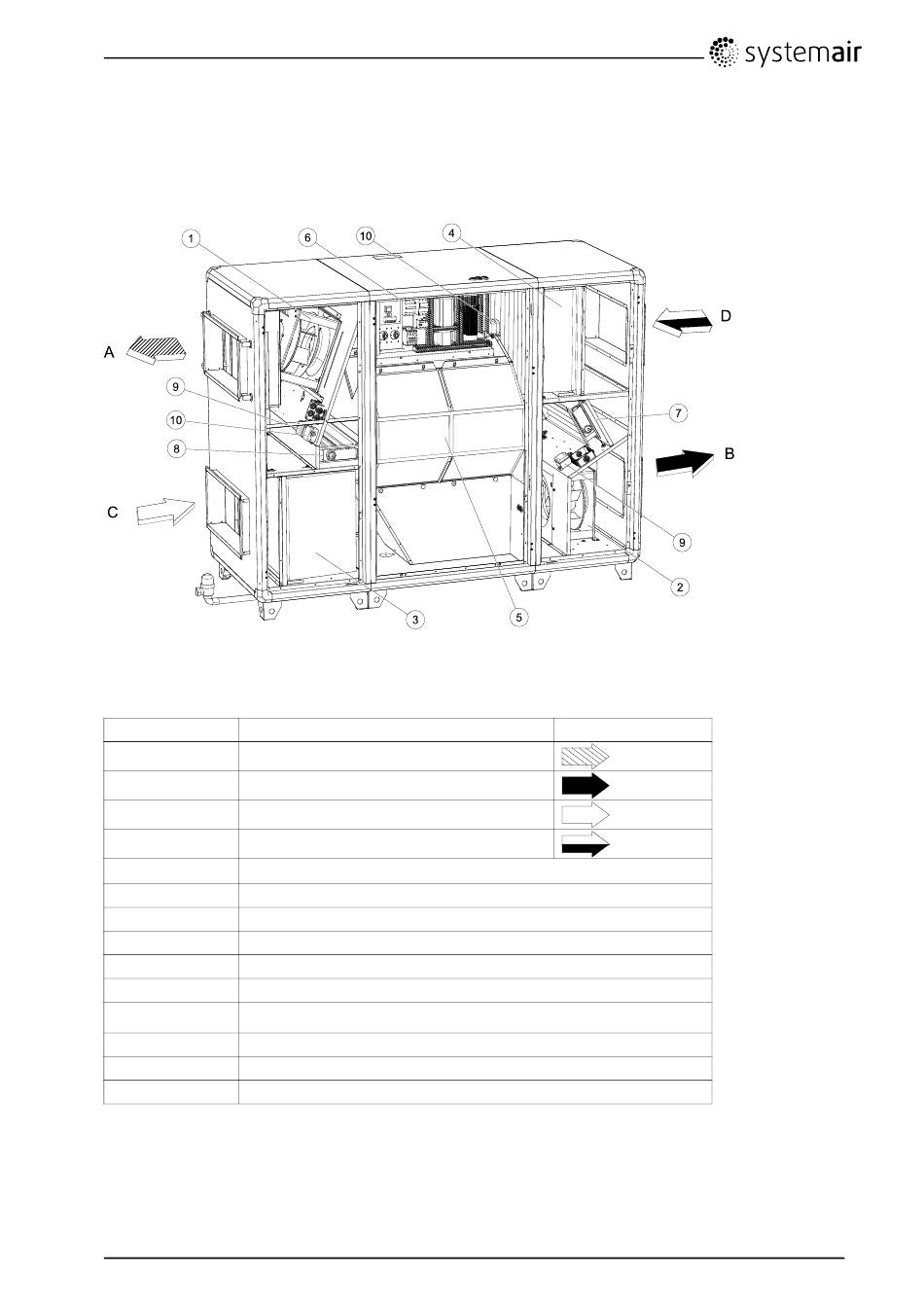

Bild 1 Interne Komponenten mit Luftanschlusssymbolen (Als linksseitiges Gerät
gezeichnet)
Position Beschreibung
A Anschluss Zuluft
B Anschluss Fortluft
C Anschluss Außenluft
D Anschluss Abluft
1 Ventilator Zuluft
2 Ventilator Abluft
3 Filter Zuluft
4 Filter Abluft
5 Wärmetauscher
6 Elektrofach
Bypassklappe für die Abluft
7
Bypassklappe für die Außenluft
8
Drucktransmitter Ventilatoren (CAV-Geräte)
9
10 Druckwächter Filter
Topvex SC03-11
2075762
Symbol
2
Betriebs- und Wartungsanleitung
Systemair AB
