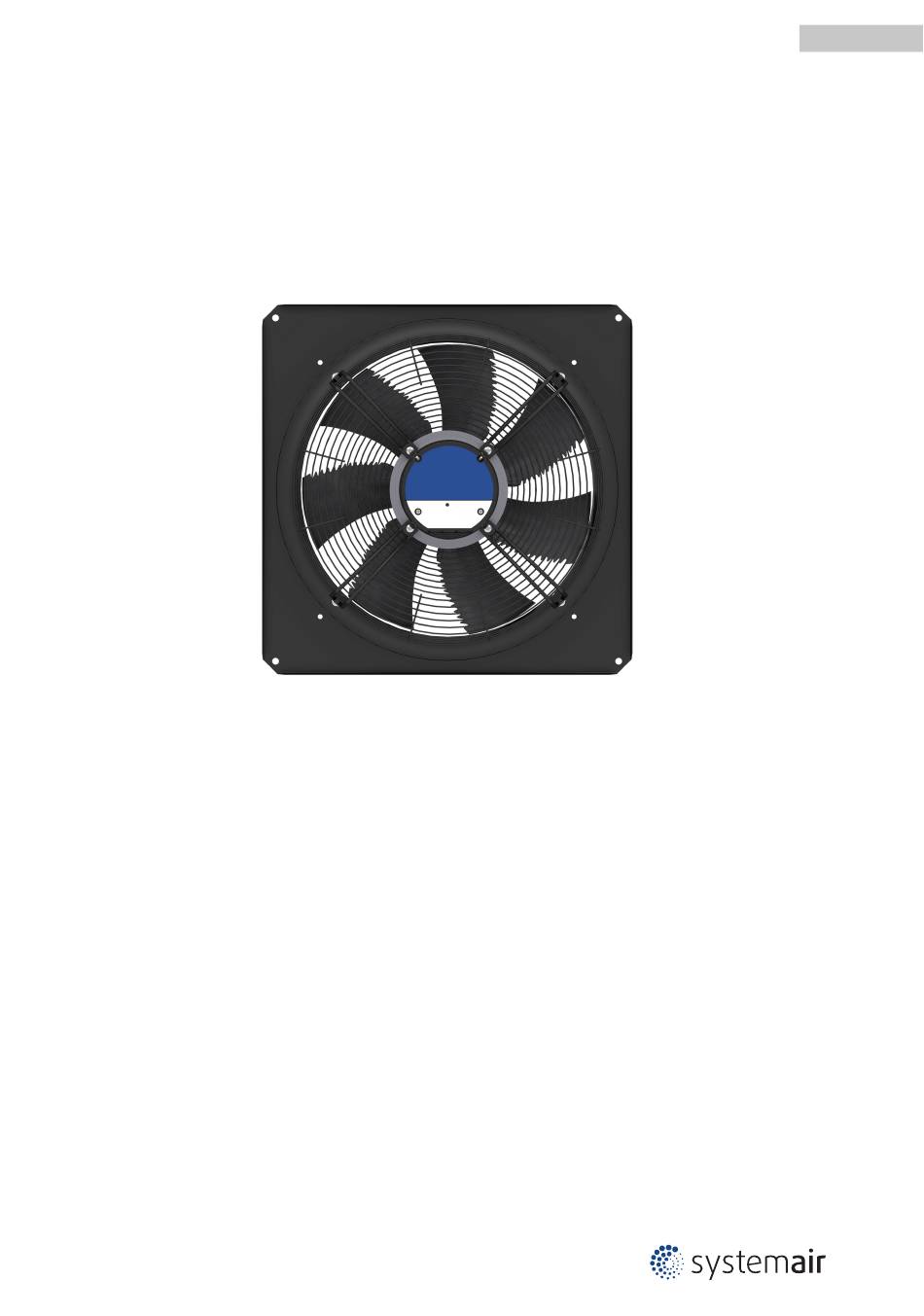

AW EC AW 450 EC EC-Ventilatoren mit höchstem Wirkungsgrad Betriebsanleitung Aufbewahren zum Nachschlagen! L-BAL-F101-D 2023/26 Index 001 Art.-Nr. 00712749-D...
Daten behalten wir uns im Interesse der Weiterentwicklung vor. Aus den Angaben, Abbildungen bzw. Zeichnungen und Beschreibungen können deshalb keine Ansprüche hergeleitet werden. Der Irrtum ist vorbehalten. Die Systemair GmbH haftet nicht für Schäden aufgrund von Fehlgebrauch, sachwidriger Verwendung, unsachgemäßer Verwendung oder als Folge von nicht autorisierten Reparaturen bzw. Veränderun- gen.
Seite 4
Betriebsanleitung AW EC Sicherheitshinweise Wartezeit mindestens 3 Minuten! • Durch den Einsatz von Kondensatoren besteht auch nach dem Ausschalten Lebensgefahr durch direkte Berührung von spannungsführenden Teilen oder Teilen die aufgrund von Fehlzuständen spannungsführend geworden sind. • Das Abnehmen bzw. Öffnen des Controllergehäuses ist nur bei abgeschalteter Netzzuleitung und nach drei Minuten Wartezeit zulässig.
Betriebsanleitung AW EC Sicherheitshinweise Bestimmungsgemäße Verwendung Achtung! • Die Ventilatoren sind nur zur Förderung von Luft oder luftähnlichen Gemischen bestimmt. Eine andere oder darüber hinausgehende Benutzung, wenn nicht vertraglich vereinbart, gilt als • nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht. Das Risiko trägt allein das Verwenderunternehmen bzw.
Kälte-, Klima-, Be- und Entlüftungsanlagen konzipiert (Typenbezeichnung siehe Leistungsschild). Die Ventilatoren dürfen erst betrieben werden, wenn sie ihrer Bestimmung entsprechend eingebaut sind. Der mitgelieferte und bestätigte Berührschutz von Systemair GmbH Ventilatoren ist nach DIN EN ISO 13857 Tabelle 4 (ab 14 Jahren) ausgelegt. Bei Abweichungen müssen weitere bauliche Schutzmaßnahmen zum sicheren Betrieb getroffen werden.
Betriebsanleitung AW EC Montage Entsorgung / Recycling Die Entsorgung muss sachgerecht und umweltschonend, nach den gesetzlichen Bestimmungen des jeweiligen Landes erfolgen. Trennen Sie die Materialien sortenrein und umweltgerecht. " Beauftragen Sie gegebenenfalls einen Fachbetrieb mit der Entsorgung. " 4 Montage...
Betriebsanleitung AW EC Elektrische Installation Anschlussleitung, Position Anschlussraum Information Bei erhöhter Beanspruchung (Nassräume, Freiluftaufstellung) Anschlussleitungen mit Wasserablauf- bogen vorsehen. Bei der Montage eines Anschlusskastens in der Nähe des Ventilators muss dieser tiefer als der Ventilator montiert werden, damit sichergestellt ist, dass kein Wasser durch die Anschlussleitungen in das Controllergehäuse eindringen kann.
Betriebsanleitung AW EC Elektrische Installation • Nur Leitungen verwenden, die eine dauerhafte Dichtigkeit in Kabelverschraubungen gewährleisten (druckfest-formstabiler, zentrisch-runder Mantel; z. B. mittels Zwickelfüllung)! Leitungen mit Füll- Fleece sind nicht zulässig, da es zu Feuchtigkeitseintritt durch Kapillarwirkung kommen kann! • Das Einführen von zwei Leitungen durch eine Kabelverschraubung, ist nur mit dem Dichteinsatz für zwei Leitungen zulässig.
Betriebsanleitung AW EC Elektrische Installation Anschlussplan AW 450 EC sileo max. AC 250 V 2 A 10V GND E1 (D+) (D-) 10 k Signal 0...10 V Netzspannung Leistungsschild 0...100 % PWM Line voltage Rating-plate EMUN19K0_Systemair 08.06.2021 1 Netzspannung Leistungsschild 2 Relaisausgang zur Störmeldung (Kontaktbelastung max. AC 250 V 2 A)
Transportschaden oder unsachgemäße Handhabung, können zu Beschädigungen und folgend zum Ausfall führen. 3. Ventilatoren der Systemair GmbH sind im Auslieferungszustand nach DIN ISO 21940-11 für die entspre- chende Ventilatorkategorie nach ISO 14694 ausgewuchtet. Prüfen Sie den Ventilator nach dem Einbau auf mechanische Schwingungen und Resonanzen gemäß...
Seite 12
X-axis 02.11.2020 d. Messpunkt am Ventilator • Bei AW EC Ventilatoren mit Außenläufermotoren – An der Befestigungsschraube des Stators gegenüber der Kabeleinführung, siehe Pfeil. e. Die Ventilatoren sind entsprechend der Norm und der Leistungsaufnahme in folgende Kategorien einge- stuft: ≤ 3,7 kW in BV-2 •...
Betriebsanleitung AW EC Anhang 8 Anhang Technische Daten Netzspannung* 1 ~ 200...277 V, 50/60 Hz (siehe Leistungsschild) 1 ~ 100...130 V, 50/60 Hz DC 110 V, Spannungsbereich 110...400 V (+/- 2 %) Maximale Vorsicherung** 16 A Max. Grenzlastintegral des Einschaltstro- 2,0 A mes ca.
Seite 15
Betriebsanleitung AW EC Anhang Elektromagnetische Verträglichkeit für die Störaussendung gemäß EN IEC 61000-6-3 (Wohnbereich) Normspannungen 230 / 400 V nach IEC Störfestigkeit gemäß EN IEC 61000-6-2 (Industriebereich) 60038 Oberschwingungsströme Aktive Leistungsfaktoranpassung für sinusförmige Stromaufnahme (PFC = Power - Factor - Correction), Oberschwingungsströme gemäß EN 61000-3-2 sind garantiert.
