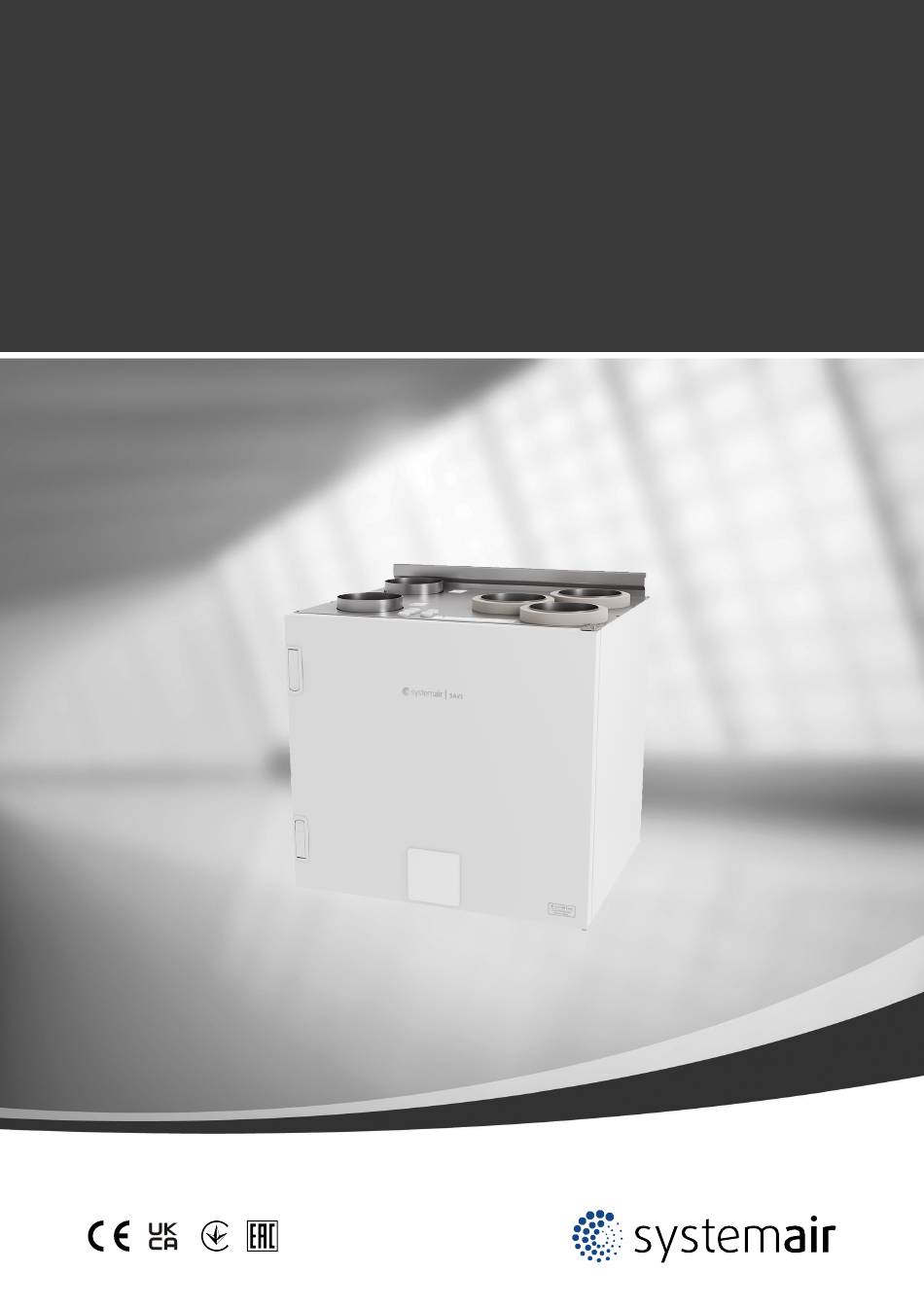

SAVE Basic VTR 275/B
Service und Zubehör Montageanleitung
DE
Aus dem Englischen übersetztes Dokument | · v01
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SystemAir SAVE Basic VTR 275/B

Inhaltszusammenfassung für SystemAir SAVE Basic VTR 275/B

  • Seite 1 SAVE Basic VTR 275/B Service und Zubehör Montageanleitung Aus dem Englischen übersetztes Dokument | · v01...
  • Seite 2 Systemair UAB behält sich das Recht vor, ihre Produkte ohne vorherige Ankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. Systemair haftet nicht oder ist durch Gewährleistung verpflichtet, wenn diese Anweisungen bei der Installation oder dem Service nicht eingehalten werden.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Übersicht............1 Austausch des Rotorantriebsriemens......28 Gewährleistung ........1 4.8.1 Temporäre Typenschild...........1 Riemenreparaturlösung ..... 29 Entsorgung und Recycling ......1 Fehlersuche ........29 Wichtige Sicherheitshinweise......1 Verwendungszweck .......2 Warnungen...........2 Konfiguration ..........2 Startup-Assistent ........2 Allgemeine Symbole .......3 Übersicht Startbildschirm ......3 3.3.1 Benutzermodi......3 3.3.2 Temperatureinstellungen .....6 3.3.3 Luftstromeinstellungen....7 3.3.4...

  • Seite 5: Übersicht

    Übersicht | Übersicht Ein ordnungsgemäßer und sicherer Betrieb des Gerätes wird durch aufmerksames Lesen und eine Anwendung des Ge- rätes entsprechend der vorgegebenen Richtlinien und Einhaltung aller Sicherheitsanforderungen erzielt. Gewährleistung Zur Geltendmachung von Gewährleistungsansprüchen müssen die Produkte ordnungsgemäß angeschlossen, betrieben und gemäß...

  • Seite 6: Verwendungszweck

    Teile, die noch nicht zum völligen Stillstand gekommen sind. Konfiguration SAVE Basic VTR 275/B Die Konfiguration kann über das SAVE Touch-Panel oder alternativ dazu über eine mobile App vorgenommen werden. Erweiterte Einstellungen können nicht über die SAVE LIGHT Bedieneinheit vorgenommen werden.

  • Seite 7: Allgemeine Symbole

    Konfiguration | Hinweis! Falls Sie die SAVE LIGHT Bedieneinheit verwenden, wird der Einrichtungsassistent übersprungen und die Werkseinstellungen werden verwendet. Allgemeine Symbole Die folgenden Auswahlsymbole sind üblich und in den meisten Menüseiten vorhanden: Ein und Aus Schieberegler zum Zurück-Taste, um zu einem vorherigen Aktivieren oder Deaktivieren einer Menü...
  • Seite 8 | Konfiguration Die Einstellungen aller Modi können im Service / Konfiguration–Menü geändert werden. 3.3.1.1 Permanente Modi Permanent-Modi sind immer aktiv, wenn nicht durch temporäre Modi, aktivierte Benutzerfunktionen oder Alarme un- terbrochen werden: Text Symbol Beschreibung Automatische Luftstromregelung. Der AUTO-Modus steht zur Auswahl, wenn die oder externe Bedarfssteuerung,...

  • Seite 9: Digitale Eingangsfunktionen

    Konfiguration | Temporäre Modi können auch über ein digitales Eingangssignal aktiviert werden, das durch Taster, Präsenzmelder usw. ausgelöst wird. 3.3.1.3 Digitale Eingangsfunktionen Digitale Eingangsfunktionen sind immer aktiv, während der Digitaleingang aktiviert ist. Text Symbol Beschreibung Funktion setzt Geschwindigkeit des Zuluftventilators auf Hoch Niveau und entlüftungsventilator zum Niedrig Niveau, um Luftdruck innerhalb der Zentralstaubsau- Wohnung für bessere Staubansammlung durch zentralen Staubsauger zu...

  • Seite 10: Temperatureinstellungen

    | Konfiguration Bild 2 Hierarchie der Benutzermodi und digitalen Eingänge Die Modi werden von der höchsten bis zur niedrigsten Priorität aufgelistet; A - Benutzermodi, die über das Bedienfeld aktiviert werden können; B - Benutzermodi und Funktionen, die über den Digitaleingang aktiviert werden. 3.3.2 Temperatureinstellungen Die Temperatur kann im MenüTemperatur einstellen auf dem Home-Bildschirm eingestellt...

  • Seite 11: Luftstromeinstellungen

    Konfiguration | ECO -Modus hat Auswirkungen auf die folgenden Der ECO-Modus wird immer durch folgende Modi Benutzerfunktionen / Modi, wenn ausgewählt: aktiviert: • Abwesend • Auto • Urlaub • Manuell wird immer durch folgende • Abwesend ECO-Modus Benutzerfunktionen / Modi deaktiviert: •...

  • Seite 12: Statusleiste Und Alarme

    | Konfiguration 3.3.5 Statusleiste und Alarme Die Statuszeile, die sich im unteren Bereich des Startbildschirms befindet, zeigt Informationen über: Liste der aktiven Benutzer Liste der aktiven Alarme. Funktionen. Sehen Sie Sehen Sie Kapitel 3.5.2.3für Kapitel 3.4für weitere weitere Informationen. Informationen. Wenn Sie irgendwelche dieser Zeilen berühren, werden Sie auf die nächste Seite mit detaillierterer Liste und Informatio- nen über jeden Alarm oder eine aktive Benutzerfunktion verschoben.

  • Seite 13: Hauptmenü

    Konfiguration | Konfigurierbarer Digitaleingang für benutzerdefinierte Benutzerfunktionen. Die Konfigurierbarer Luftmengen für beide Ventilatoren sind frei konfigurierbar. DI 1 Funktion mit hoher Priorität. Konfigurierbarer Digitaleingang für benutzerdefinierte Benutzerfunktionen. Die Konfigurierbarer Luftmengen für beide Ventilatoren sind frei konfigurierbar. DI 2 Funktion mit mittlerer Priorität. Konfigurierbarer Digitaleingang für benutzerdefinierte Benutzerfunktionen.
  • Seite 14 | Konfiguration Jeder Alarm enthält Informationen: • Alarmname • Datums- / Zeitstempel • Information, wenn der Alarm das Gerät stoppt oder eine andere Anmerkung 3.5.2.3 Alarmliste Alarmname Erklärung Mach Folgendes Alarme der A-Klasse Frostschutz Frostschutz von Rücklaufwasser in Der Alarm wird zurückgesetzt, sobald Heizwendel.
  • Seite 15 Konfiguration | Alarmname Erklärung Mach Folgendes Niedrige Zulufttemperatur Die Zulufttemperatur ist zu niedrig. Überprüfen Sie den Wärmetauscher Aktiv: (Außenlufttemperaturfühler und das Nachheizregister. misst <0° C) und (Zulufttemperaturfühler misst <5° C) Ist zurückgekommen: (Zulufttemperaturfühler misst> 10° Klasse B Alarme: Sicherheitstemperaturbegrenz. Zeigt einen ausgelösten Ein ausgelöster manueller oder Überhitzungsschutz an (bei automatischer Überhitzungsschutz...
  • Seite 16 | Konfiguration Alarmname Erklärung Mach Folgendes Sekundärluftklappe Sekundärluftabtauung Überprüfen Sie, ob der fehlgeschlagen Sekundärluftklappe in der richtigen Außenlufttemperatursensor misst Position ist. <10° C in 2 Sek nach dem Abtauen Überprüfen Sie, ob der Dämpfer ODER richtig angeschlossen ist und das Außenlufttemperatursensor misst Kabel nicht beschädigt ist.
  • Seite 17 Konfiguration | Alarmname Erklärung Mach Folgendes Filter Zeit für Filterwechsel. Filter wechseln. Filter nach den Anweisungen im Benutzerhandbuch wechseln. Details zu den Filterhändlern finden Sie im Hilfemenü. Externer Stopp Einheit wird durch externes Signal Der Betrieb wird durch ein digitales gestoppt.

  • Seite 18: Wochenprogramm

    | Konfiguration 3.5.3 Wochenprogramm Das Gerät kann so konfiguriert werden, dass es bei festgelegten Luftmengen bis zu zwei Zeitperioden (00: 00-23: 59) an benutzerdefinierten Tagen arbeitet. Wochenprogramm ist nur aktiv bei der AUTO Modus. Es ist möglich, Digitalausgänge für das Festlegen und Aufheben von Zeiträumen zu aktivieren oder zu deaktivieren.

  • Seite 19: Filter

    Konfiguration | Wochenprogramm ist nur aktiv bei der AUTO Modus. Berühren Sie den Schieberegler rechts, um den geplanten Zeitraum zu aktivieren. Stellen Sie die Zeit ein. Berühren Sie die Startzeit- oder Endzeit-Werte, um die Zeit zu ändern. Verwenden Sie Pfeiltasten Den Wert erhöhen oder verringern.

  • Seite 20: Service / Konfiguration

    | Konfiguration 3.5.6 Service / Konfiguration Alle Geräteparameter und Einstellungen können im Service / Konfiguration Menü geändert werden. Das Service / Konfiguration-Menü ist standardmäßig gesperrt und es muss ein Passwort eingegeben werden (Standardpasswort ist 1111). 3.5.6.1 Komponenten Konfiguration der angeschlossenen Komponenten. Wärmerückgewinnung •...
  • Seite 21 Konfiguration | • P-Band einstellen Die Voreinstellung ist 4°C. Ansteuerung: 1-60°C. • I-Zeit einstellen. Die Standardeinstellung ist Aus- Ansteuerung: Aus / 1-240 Sek. • Stellantrieb einstellen. Der Standardwert ist 0-10 V. Ansteuerung: 0–10 V / 2–10 V / 10–0 V / 10–2 V. •...
  • Seite 22 | Konfiguration Volumenkon- Druckkon- Externe Einstellung RPM (U/min) Manuell stante (CAV) stante (VAV) Ansteuerung Einheit U/min l/s, m /h, cfm Luftstrom. – – P-Band 0–3000 U/min 0–500 Pa – I-Zeit Aus / 1-240 Aus / 1-240 Sek. Sek. Standardeinstellung: 5 Sek. Standardeinstel- lung: 5 Sek.
  • Seite 23 Konfiguration | Sollwert des CO Sensors einstellen. Die Standardeinstellung (Sollwert) beträgt 800 ppm (Teile pro Million in der At- mosphäre). Normales atmosphärisches CO Konzentration beträgt 400 ppm. Ansteuerung: 100–2000 ppm. P-Band setzen, Voreinstellung ist 200 ppm. Ansteuerung: 50–2000 ppm. I-Zeit einstellen, Voreinstellung ist aus. Ansteuerung: Aus/1-120 Sek. •...

  • Seite 24: Anwenderfunktionen

    Kanalsystem und Systemdruck. Um die korrekte Lüftergeschwindigkeit zu finden, muss das externe Tool auf der Systemair Website verwendet werden. 1. Gehen Sie auf die Webseite von Systemair und wählen ihr Gerät aus. 2. Auf der Registerkarte Diagramm geben Sie die gewünschten Luftstromwerte in l / s, m /h, m / s oder cfm für Zuluft...

  • Seite 25: Softwaresicherung

    Konfiguration | HMI Adresse • Wenn mehr als ein Bedienfeld an das Gerät angeschlossen ist, ist es wichtig, dass jedes Bedienfeld eine andere Adressnummer hat. In diesem Menü wird die aktuelle HMI-Adresse angezeigt. für weitere Informationen siehe . WLAN Einstellungen Die WLAN-Einstellungen dienen zum Anschluss des Zubehörs Internet Access Module (IAM).

  • Seite 26: Passworteinstellungen

    | Service • Betätigen Sie Werkseinstellungen , um die werkseitige Konfiguration und die Parameter wiederherzustellen. Dies überschreibt auch das geänderte Passwort. Sie werden aufgefordert, die Aufgabe zu bestätigen, bevor Sie fortfahren. Hinweis! Diese Auswahl startet das Gerät automatisch neu. Der Startup-Assistent muss nach dem Neustart erneut ausgeführt werden.

  • Seite 27: Energieverbrauch Und Absicherung

    Service | Warnung • Obwohl das Gerät von der Netzversorgung getrennt wurde, besteht dennoch Verletzungsgefahr aufgrund rotierender Teile, die noch nicht zum völligen Stillstand gekommen sind. Wichtig • Die Installation des Geräts und des gesamten Lüftungssystems darf nur von einer Elektrofachkraft durchgeführt werden und hat den örtlichen Regeln und Vorschriften zu entsprechen.

  • Seite 28: Beschreibung Der Komponenten

    Verschmutzte Filter müssen ausgetauscht werden. Neue Filtersätze können Sie bei Ihrem Installateur oder Großhändler erwerben. 4.3.1.3 Wärmetauscher SAVE Basic VTR 275/B ist mit einem leistungsstarken Rotationswärmetauscher ausgestattet. Aus diesem Grund wird die erforderliche Zulufttemperatur in der Regel gehalten, ohne dass zusätzliche Wärme zugeführt werden muss. 4.3.1.4 Hauptplatine Die Hauptplatine steuert alle Funktionen und die Einheit.
  • Seite 29 Service | Bild 6 Anschlüsse der Hauptplatine Position Beschreibung Klemmen für eine Heizung Klemmen für einen TRIAC Klemmen für die Netzspannung Klemmen für die Stromversorgung des Abluftventilators Klemmen für die Stromversorgung des Zuluftventilators Klemmen für internen relativen Feuchtigkeits-/Temperatursensor Analogeingang 1 — Außenluftfühler Analogeingang 2 - Zuluftfühler Analogeingang 3 - Frei konfigurierbar Analogeingang 4 - frei konfigurierbar / Überhitzungs-Temperatursensor (Geräte mit...

  • Seite 30: Zugreifen Auf Interne Komponenten

    | Service Zugreifen auf interne Komponenten Gefahr • Achten Sie darauf, dass die Netzstromversorgung des Geräts getrennt ist, bevor Sie Wartungsarbeiten oder elektrische Arbeiten ausführen! Öffnen Sie die Klappe mit den beiden Riegeln und schwin- gen Sie die Klappe auf. Um die Tür zu entfernen, Wenn das Gerät an einem engen Ort installiert ist, könnte es notwendig sein, die Wartungstür zu entfernen, um die Rei- nigung und Wartungsarbeiten auszuführen.
  • Seite 31 Service | Warnung • Bei deckenmontierten Geräten mit nach unten zeigender Seitenabdeckung, kann der Wärmeaustauscher herausfallen, wenn dieser nicht gesichert ist. • Achten Sie während der Montage- und Wartungsarbeiten auf scharfe Kanten. Tragen Sie Schutzhandschuhe. Trotz Durchführung der erforderlichen Wartungsarbeiten lagert sich Staub im Wärmetauscherblock ab. Um die Effizienz aufrechtzuerhalten, ist es daher unerlässlich, den Wärmetauscherblock aus dem Gerät auszubauen und wie unten beschrieben regelmäßig zu reinigen.

  • Seite 32: Austausch Des Rotorantriebsriemens

    | Service 4. Ziehen Sie nach dem Trennen der Kabel die Gummitül- len mit Kabeln heraus und legen Sie diese beiseite, da- mit die Kabel nicht im Weg liegen, wenn Sie den Wärmetauscher entnehmen. 5. Entfernen Sie die 3 Schrauben, mit denen der elektri- sche Anschlusskasten befestigt ist.

  • Seite 33: Temporäre Riemenreparaturlösung

    Service | 4.8.1 Temporäre Riemenreparaturlösung Falls beide verschweißten Riemen reißen, kann ein Verbindungsnippel als vorläufige Lösung zur Schnellreparatur die- nen, bis der verschweißte Riemen durch einen neuen Riemen ersetzt werden kann. Abhängig von der Art der Installati- on des Gerätes ist es nicht unbedingt nötig, den Wärmetauscher zu entfernen, um eine vorläufige Reparatur des defekten Antriebsriemens vorzunehmen, sofern Zugang zur Riemenscheibe besteht.
  • Seite 34 | Service 2. Überprüfen Sie, ob alle Sicherungen und Schnellkupplungen angeschlossen sind (Netzteil und Schnellkupplungen für Zuluft- und Abluftventilatoren). 3. Wochenplan überprüfen. Die Ventilatoren können im Menü Luftstromeinstellungen planen auf AUS eingestellt werden. Reduzierter Luftstrom 1. Überprüfen Sie die Bedieneinheit auf Alarme. Einige Alarme können den Luftstrom auf NIEDRIGreduzieren, wenn sie aktiv sind.
  • Seite 35 | v01...
  • Seite 36 Systemair UAB Linų st. 101 LT–20174 Ukmergė, LITHUANIA Phone +370 340 60165 Fax +370 340 60166 www.systemair.com...
