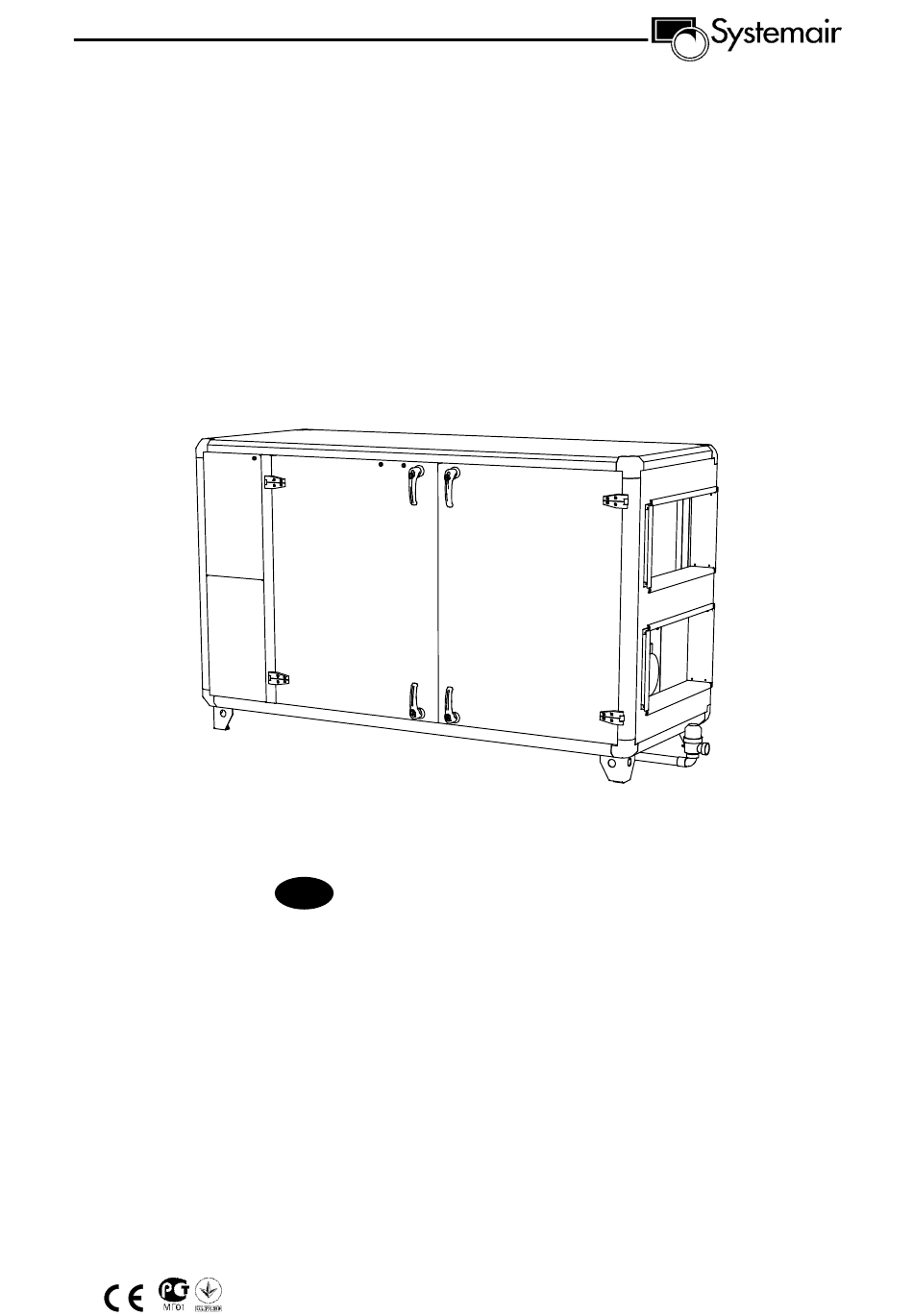

- Seite 1 Topvex SX03, SX04, SX06 Kompakt-Lüftungsgerät Installationsanweisung Corrigo ver. no. 1.2-1-00...
-
Seite 2: Herstellererklärung
Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Teil 2-40: Besondere Lüftungsgeräte Anforderungen für elektrisch betriebene Topvex SX03 HW, Topvex SX03 EL Wärmepumpen, Klimageräte und Raumluftentfeuchter Topvex SX04 HW, Topvex SX04 EL Topvex SX06 HW, Topvex SX06 EL EN 50 106 Sicherheit elektrischer Geräte für den... -
Seite 3: Inhaltsverzeichnis
Vorwort Die Installations-, Betriebs- und Wartungsanleitung beschreibt das Lüftungsgerät Topvex aus dem Hause Systemair AB. Sie enthält die wichtigsten Informationen und Empfehlungen zur Auslegung, Installation und Inbetriebnahme sowie zum Betrieb des Geräts. Das sorgfältige Studium dieses Handbuchs, der vorschriftsmäßige Geräteeinsatz und die Einhaltung aller Sicherheitsmaßregeln sind wesentliche Voraussetzungen für den fachgerechten und sicheren... -
Seite 4: Abmessung Und Gewicht
Abmessung und Gewicht: Topvex SX03 15R ½" 1320 1600 (mm) Gewicht 213 kg Abb. 1 _________________________________________________________________________________________________________ Topvex SX03, SX04, SX06 Installationsanleitung 205871 Systemair AB... - Seite 5 Topvex SX04-SX06 Topvex SX04 (mm) Topvex SX06 (mm) 1041 1127 1747 2000 Topvex SX04 Topvex SX06 Gewicht 260 kg 308 kg Abb. 2 _________________________________________________________________________________________________________ Topvex SX03, SX04, SX06 Installationsanleitung 205871 Systemair AB...
-
Seite 6: Bauteile Beschreibung Topvex Sx
Linke Version Rechte Version Beschreibung Zuluftanschluss Abluftanschluss Frischluftanschluss Fortluftanschluss Frischluftfilter F7 Abluftfilter F5 Nachheizregister (HW/EL) Elektrokasten Kreuzstromwärmetauscher Ausführung (mm) Topvex SX03 Fortluftventilator Topvex SX04 Zuluftventilator Topvex SX06 Bypassklappe Kondensatablauf Abb. 3 _____________________________________________________________________________________________________ ____ Topvex SX03, SX04, SX06 Installationsanleitung 205871 Systemair AB... -
Seite 7: Transport Und Lagerung
Der Frischlufteinlass des Gebäudes soll sich nach Möglichkeit auf der Nord- oder Ostseite des Gebäudes und abseits von Abluftauslässen oder Abzugsöffnungen (Küche, Wäscherei usw.) befinden. Die Abluft ist möglichst über eine Dachhaube fern von Frischlufteinlässen, Fenstern, Balkons usw. auszuleiten. _____________________________________________________________________________________________________ ____ Topvex SX03, SX04, SX06 Installationsanleitung 205871 Systemair AB... -
Seite 8: Sicherheitshinweis
Achtung! Wenn das Gerät in einem nicht beheizten Raum installiert wird, muss die Kondensatleitung + Siphon isoliert werden. Frostgefahr! (mm) Abb.5 Abb.6 H (mm) Max. negative Druck (Pa) 110* 750* 1000 Tabelle 1 * Normalzustand _____________________________________________________________________________________________________ ____ Topvex SX03, SX04, SX06 Installationsanleitung 205871 Systemair AB... -
Seite 9: Allgemeine Hinweise Kanalsystem
Die Dämmung soll insgesamt mindestens 150 mm stark sein . Achtung! Wenn das Gerät an einem kalten Ort steht, darauf achten, dass alle Leitungsstöße sorgfältig abgeklebt und mit Dämmung belegt sind. _____________________________________________________________________________________________________ ____ Topvex SX03, SX04, SX06 Installationsanleitung 205871 Systemair AB... -
Seite 10: Elektrischer Anschluss
DO ref Alarmausgang, Referenz 24V AC max. 2,0A Alarmausgang, für alle Alarme AI Ref Zuluftsensor, Referenz AI 1 Zuluftsensor PT1000 * Diese Eingänge dürfen nur mit spannungsfreien Kontakten verdrahtet werden. _____________________________________________________________________________________________________ ____ Topvex SX03, SX04, SX06 Installationsanleitung 205871 Systemair AB... - Seite 11 AI Ref Zuluftsensor, Referenz AI 1 Zuluftsensor PT1000 Betriebsspannung Stellantrieb, Heizen Neutral Betriebsspannung Stellantrieb, Heizen 24V AC Signal Heizen 0-10V DC * Diese Eingänge dürfen nur mit spannungsfreien Kontakten verdrahtet werden. _____________________________________________________________________________________________________ ____ Topvex SX03, SX04, SX06 Installationsanleitung 205871 Systemair AB...
-
Seite 12: Zuluftsensor
Zum Anschluss an eine externe Feuerzentrale. Das Gerät wird bei Alarmauslösung entweder gestoppt oder auf hohe Ventilatordrehzahl geschaltet. Alarmausgang Ausgabe eines (24 V AC, max.2,0A )Signals bei A- oder B-Alarm _____________________________________________________________________________________________________ ____ Topvex SX03, SX04, SX06 Installationsanleitung 205871 Systemair AB... -
Seite 13: Funktionsskizze
Zulufttemperaturfühler Frischlufttemperaturfühler Ablufttemperaturfühler Elektronachheizregister Notthermostat Überhitzungsthermostat Wassernachheizregister Frostschutztemperaturfühler Gerätesteuerung Bypassklappe Wärmetauscher Hinweis: Gestrichelt gezeichnete Bestandteile sind Zubehörteile. Bezeichnung Bauteile Frischluftklappe Fortluftklappe Kühlregister Stellantrieb / Ventil Abb. 7 Geräteausführung Zuluft rechts _____________________________________________________________________________________________________ ____ Topvex SX03, SX04, SX06 Installationsanleitung 205871 Systemair AB... -
Seite 14: Wärmetauscher
Zuluft- oder Ablufttemperatur, die an der Bedientafel eingestellt wird, geregelt. Achtung! Stellen Sie sicher das bei Wartungsarbeiten der Netzanschluss getrennt ist, bevor irgendwelche Reparaturarbeiten durchgeführt werden! Abb. 8 (manueller Reset, Überhitzungsschutz) _____________________________________________________________________________________________________ ____ Topvex SX03, SX04, SX06 Installationsanleitung 205871 Systemair AB... -
Seite 15: Warmwasser-Heizregister
Ist die Verbindungsleitung von Gerät zu Fernbedieneinheit länger als 10m, benötigen Sie zusätzlich ein Corrigo EO Regler! ( mögliche Verlängerung bis zu 1200m ) Das Kabel kann an der Rückseite der Bedientafel getrennt werden ( Abb. 10 ). _____________________________________________________________________________________________________ ____ Topvex SX03, SX04, SX06 Installationsanleitung 205871 Systemair AB... -
Seite 16: Erklärung / Tasten Der Bedieneinheit
Cursor automatisch zum nächsten Wert. Um einen Wert unverändert zu überspringen, drücken Sie die RECHTS-Taste. Um eine Änderung zu verwerfen und zur ursprünglichen Einstellung zurückzukehren, halten Sie die C-Taste gedrückt, bis der Cursor nicht mehr angezeigt wird. _____________________________________________________________________________________________________ ____ Topvex SX03, SX04, SX06 Installationsanleitung 205871 Systemair AB... -
Seite 17: Menünavigation
- das Gerät wie in dieser Anleitung beschrieben installiert wurde. - Schalldämpfer eingebracht sind und das Rohrleitungssystem vorschriftsmäßig an das Gerät angeschlossen ist. - der Frischlufteinlass ausreichend Abstand von Verunreinigungsquellen (Küchendunstabzug, zentrale Staubabsaugung usw.) hat. - Kondensatanschluss überprüfen _____________________________________________________________________________________________________ ____ Topvex SX03, SX04, SX06 Installationsanleitung 205871 Systemair AB... -
Seite 18: Anlagenstart Mit Der Scp - Bedieneinheit
= + 24V AC ( SP ) G0 = GND ( SN ) Diese Anschlüsse dürfen nicht vertauscht werden! Endprüfung: Kontrollieren Sie, dass - das Gerät keine ungewöhnlichen Geräusche erzeugt. - Bedientafel und Leuchten normal funktionieren _____________________________________________________________________________________________________ ____ Topvex SX03, SX04, SX06 Installationsanleitung 205871 Systemair AB... -
Seite 19: Vdi 6022 Zertifikat
_________________________________________________________________________________________________________ Topvex SX03, SX04, SX06 Installation description 205871 Systemair AB... - Seite 20 Hinweis: Die Systemair AB behält sich vor, jederzeit und unangekündigt Änderungen und Verbesserungen am Inhalt dieses Handbuchs vorzunehmen. Systemair GmbH Seehöfer Straße 45 97944 Boxberg Tel.: +49 7930 9272-0 Fax: +49 7930 9272-92 www.systemair.com 205871 (26-05-2009) _________________________________________________________________________________________________________ Topvex SX03, SX04, SX06...
