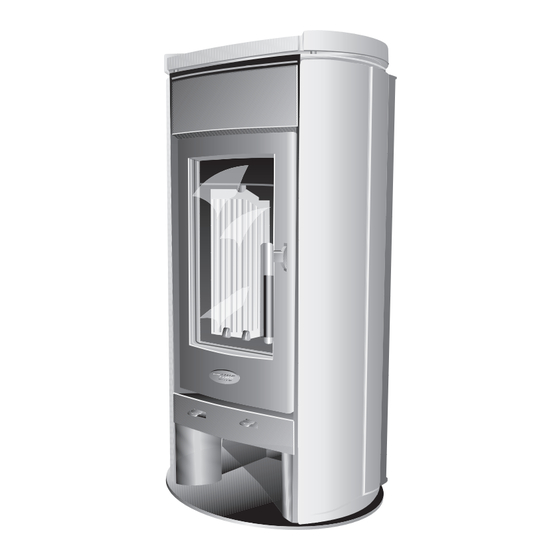

6303 1312 – 07/2004 DE/CH/AT Für den Fachhandwerker Montageanleitung Kachelverkleidung Kaminofen blueline 9 Bitte vor Montage sorgfältig lesen...
Seite 2
Die Normen und Richtlinien sowie die Sicherheitshin- weise, die in der Bedienungs- und Montageanleitung – 4 seitliche Schutzbleche blueline 9 beschrieben sind, sind maßgeblich und zu be- – 2 Schrauben M6×30 mit Unterlegscheiben achten. Für den Betrieb des Kaminofens beachten Sie die mit- gelieferte Bedienungs- und Montageanleitung.
Seite 3
(Abb. 1, Pos. 3) einhängen. Abb. 1 Schutzbleche an den Seitenkacheln anbringen Pos. 1: Schraube und Unterlegscheibe Pos. 2: Schutzbleche Pos. 3: Seitenkachel Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Kachelverkleidung Kaminofen blueline 9 • Ausgabe 07/2004...
Seite 4
Pos. 4: Distanzstück Pos. 5: Schraube und Unterlegscheibe ! Abdeckkachel auf den Kaminofen legen (Abb. 3). Abb. 3 Abdeckkachel auf den Kaminofen legen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Kachelverkleidung Kaminofen blueline 9 • Ausgabe 07/2004...
