1 Schornsteinauf-
satz

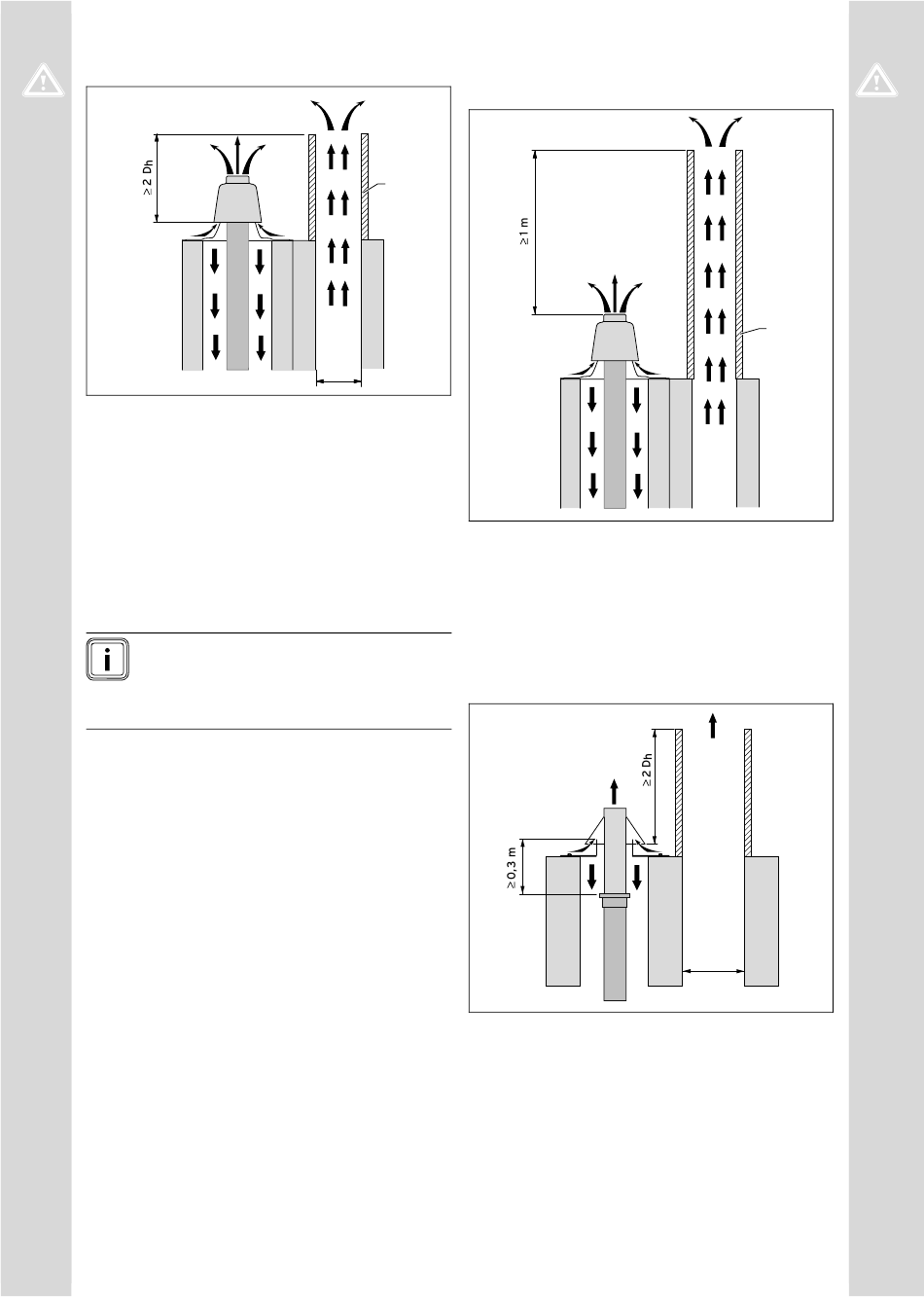

Die Höhe des Aufsatzes richtet sich nach
dem Durchmesser der anderen Abgasanlage
und muss gemäß der Abbildung ausgeführt
sein.
Wenn die andere Abgasanlage nicht erhöht
werden kann, dann müssen Sie das Produkt
raumluftabhängig betreiben.
Hinweis
Aufsätze zur Erhöhung von Abgas-
anlagen werden von verschiedenen
Schornsteinfirmen angeboten.
Wenn die benachbarte Abgasanlage rußb-
brandbeständig sein muss, dann kann die
Mündung der Abgasleitung durch Wärme-
einwirkung des angrenzenden Schornsteins
beschädigt werden (Schornsteine sind ruß-
brandbeständige, für Festbrennstofffeuerstät-
ten geeignete Abgasanlagen).
Die Mündung muss dann nach einer der 3
folgenden Ausführungen gestaltet werden.
Dabei muss die Wanddicke zwischen den
Schächten mindestens 115 mm betragen.
0020262150_00 Opalia F Installations- und Wartungsanleitung
1
2
D h
2 Rauchgas
Mündungsausführung 1
1 Schornsteinauf-
satz
Der Schornstein muss durch eine rußbrand-
beständige Verlängerung erhöht werden, so
dass der Schornstein die Abgasleitung aus
PP um mindestens 1 m überragt.
Mündungsausführung 2
Die Abgasleitung muss, im gegen Wärme-
strahlung geschützten Bereich bis 0,3 m
unterhalb der Schachtmündung, aus nicht
brennbaren Teilen bestehen.
Der Schornstein muss gemäß der Abbildung
erhöht werden.
Sicherheit 1
1
2
2 Rauchgas
D h
