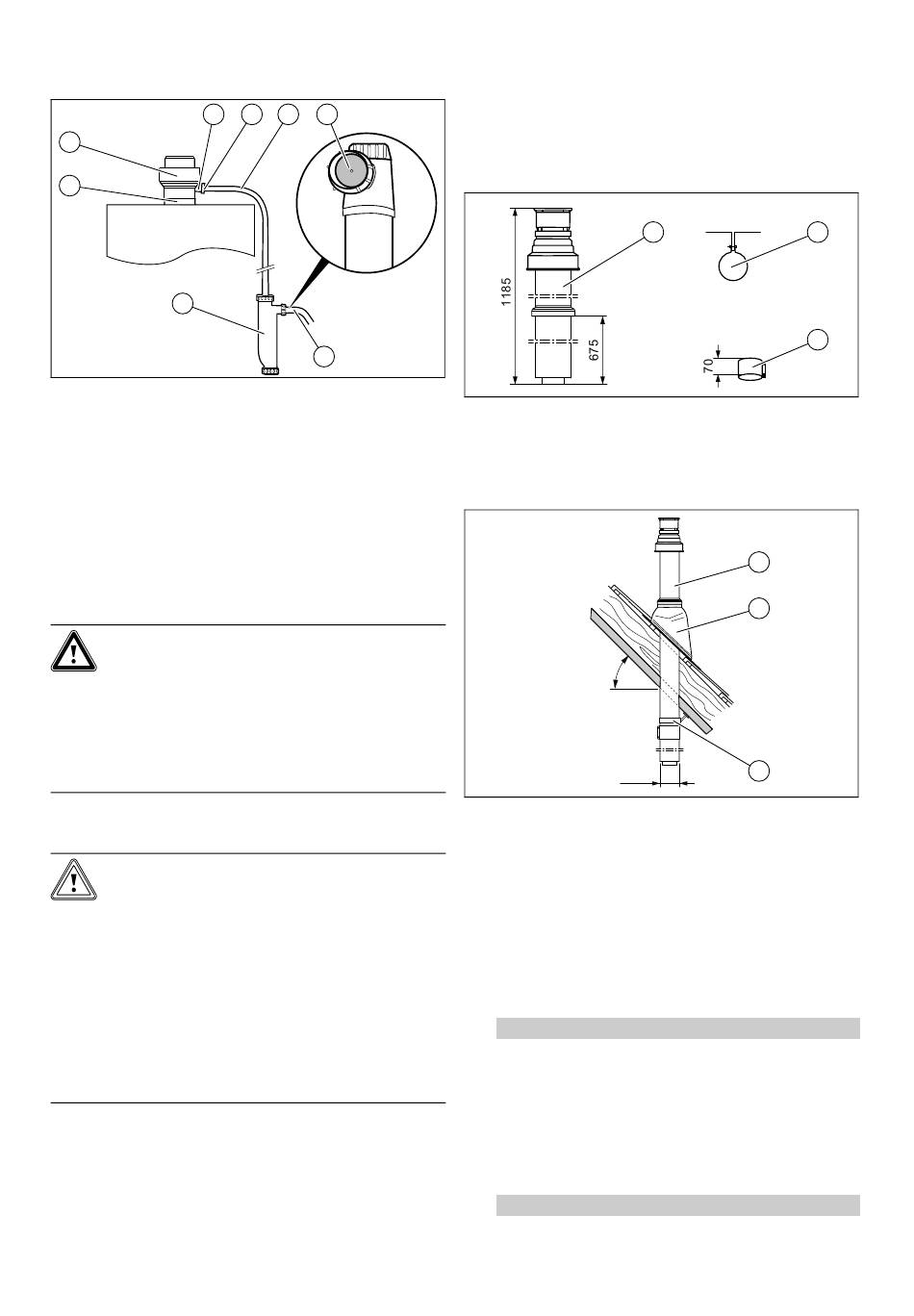

5.5.3.2 Productaansluiting met condensafvoer
⌀ 80/125 mm monteren
2
1
8
7
1. Steek het aansluitstuk (1) in de rookgasaansluiting van
het product.
2. Monteer de luchtbuisklem (8). (→ Pagina 153)
3. Plaats de condensslang (4) op de condensafvoer van
het aansluitstuk (2).
4. Beveilig de overgang met de klem (3).
5. Bevestig de sifon (7) aan de muur.
–
U moet beslist de in de leveringsomvang begrepen
sifon en condensslang gebruiken.
–
De lengte van de slang maakt montage onder het
product mogelijk.
Gevaar!
Vergiftigingsgevaar door lekkende rook-
gassen!
Ontbreekt de stootplaat (5) in de uitloop van
de sifon, dan kan er rookgas ontsnappen.
▶
Verwijder in geen geval de stootplaat (5)
in de uitloop van de sifon.
6. Verbind de condensslang(4) met de sifon (7).
Opgelet!
Risico op materiële schade door ondes-
kundige aansluiting.
Een luchtdichte, gesloten verbinding tussen
condensafvoer en afwatersysteem kan tot
gevolgen van het afwatersysteem op.het
product leiden.
▶
U moet de condensafvoer beslist open
verbinden met het afwatersysteem (bijv.
trechter-sifon of open kanaaluitloop).
▶
Verkort of knik de condensslang niet.
7. Verbind de sifon met het huisafvalwatersysteem (6).
0020262150_00 Opalia F Installatie- en onderhoudshandleiding
3 4 5
6
VLT/VGA-systemen monteren 5
–
Gebruik in geen geval koper of messing. Toege-
staan materiaal wordt bijv. in DIN 1986 deel 4 ge-
noemd.
8. Vul de sifon voor de ingebruikname met water.
5.5.3.3 Leveringsomvang art.-nr. 0020199375
(zwart) / 020199376 (rood)
1 Verticale dakdoorvoer
2 Bevestigingsbeugel
5.5.3.4 Doorvoering voor schuin dak monteren
25 - 45°
Ø125
1. Leg de installatieplaats van de dakdoorvoer vast.
2. Plaats de dakpan (2).
3. Steek de dakdoorvoering (1) langs boven doorheen de
dakpan, tot deze er goed opzit.
4. Zet de dakdoorvoering verticaal.
5. Bevestig de dakdoorvoering met de bevestigingsbeugel
(3) op het dakgebinte.
6. Koppel de dakdoorvoering via verlengstukken, bochten
en eventueel een ontkoppelinrichting aan het product.
7. Alternatief 1:
Voorwaarde: Dakdoorvoer met verlengstuk
▶
Monteer de verlengstukken. (→ Pagina 145)
▶
Monteer de 45°-bochten. (→ Pagina 149)
▶
Monteer de 87°-bochten. (→ Pagina 151)
▶
Monteer de scheidingsinrichting. (→ Pagina 145)
▶
Verbind alle scheidingspunten met luchtklemmen.
(→ Pagina 153)
Alternatief 2:
7.
Voorwaarde: Dakdoorvoer zonder verlengstuk
▶
Monteer de scheidingsinrichting. (→ Pagina 145)
1 2
3
3 70-mm-klem
1
2
3
