5 VLT/VGA-systemen monteren
5.9.8.7 Schacht-/wandaansluiting voor luchttoevoer
monteren (van de omgevingslucht
onafhankelijk gebruik)
3
1
2
1 Luchttoevoerbuis
2 Windbescherming

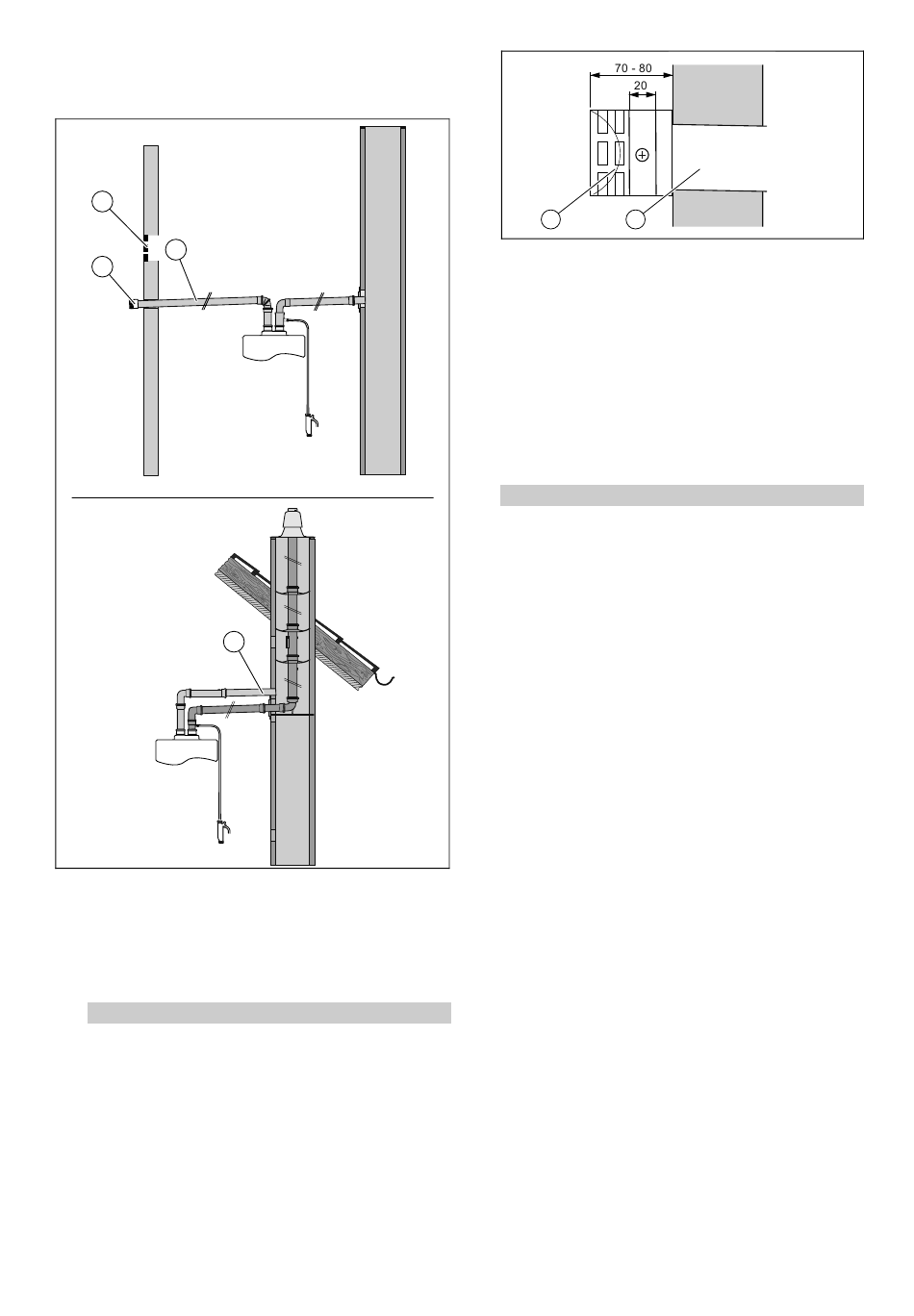

1. Leg de inbouwplaats van de verbrandingsluchttoevoer
aan de buitenwand of in de schachtwand vast.
Alternatief 1:
2.
Voorwaarde: Verbrandingsluchttoevoer van de buitenwand
▶
Verwijder de mof van de luchtbuis (1), waarop de
windbescherming (2) gemonteerd wordt.
160
1
3 Ventilatie van de ruimte
12 12
2 1
▶
Schuif de windbescherming (2) ca. 20 mm op de
luchtbuis (1).
▶
Bevestig de windbescherming met de meegeleverde
schroef.
▶
Bevestig de luchtbuis van binnen en buiten met
mortel.
▶
Laat de mortel uitharden.
▶
Monteer aan beide zijden (binnen en buiten) van de
buitenwand telkens een rozet (art.-nr. 009477) aan
de luchtbuis. Als alternatief kunt u de luchtbuis met
beschermrooster (art.-nr. 0020199428) gebruiken.
Alternatief 2:
2.
Voorwaarde: Verbrandingsluchttoevoer uit de schacht
▶
Plaats de luchtbuis (1) in de schachtdoorbraak zo-
dat het buitenste einde vlak met de schachtbinnen-
wand afsluit.
▶
Bevestig de luchtbuis met mortel.
▶
Laat de mortel uitharden.
▶
Monteer de rozet (art.-nr. 009477) aan de lucht-
schacht.
