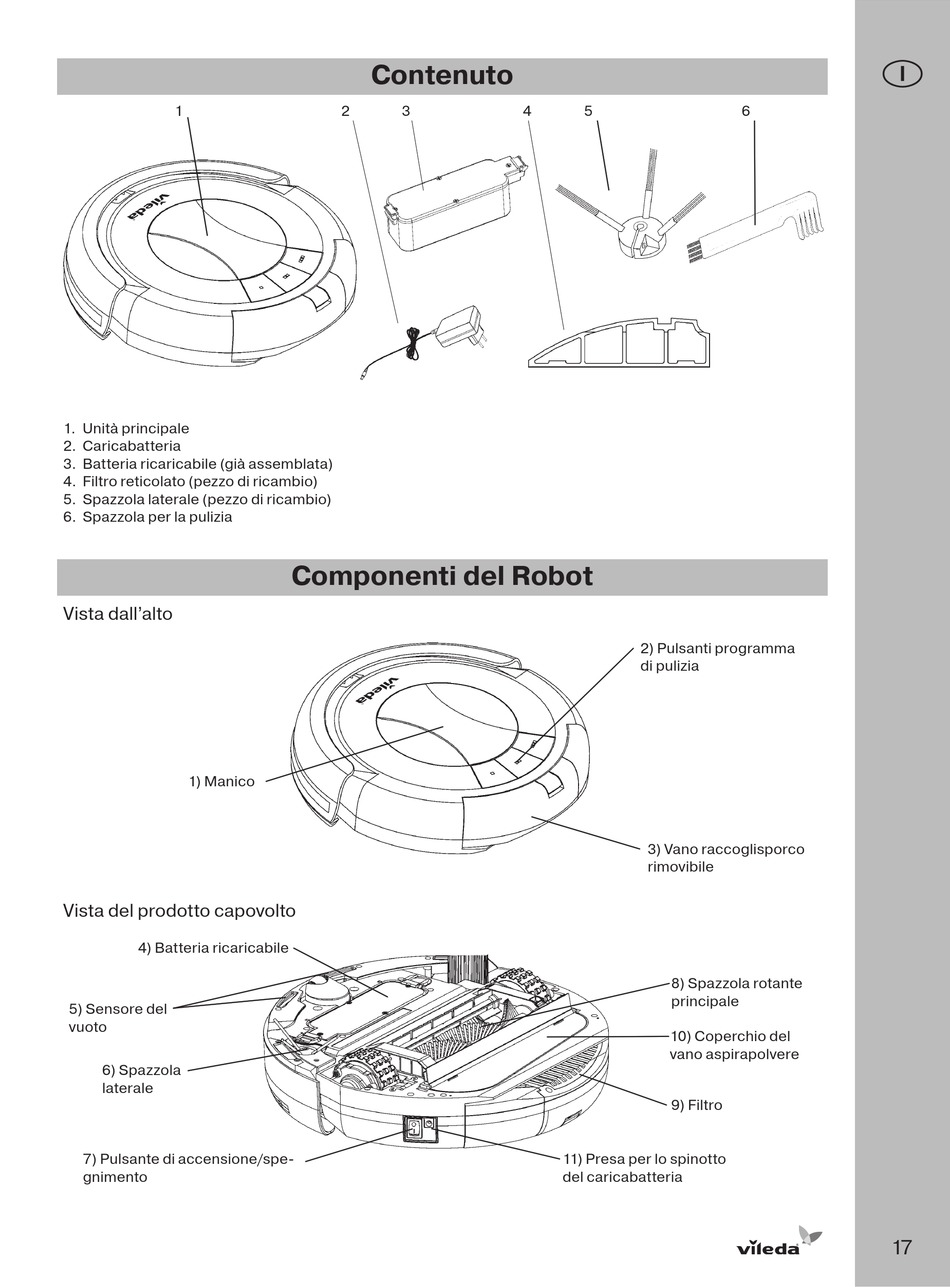

Componenti Del Robot - Vileda Relax Betriebsanleitung

1
1. Unità principale
2. Caricabatteria
3. Batteria ricaricabile (già assemblata)
4. Filtro reticolato (pezzo di ricambio)
5. Spazzola laterale (pezzo di ricambio)
6. Spazzola per la pulizia
Vista dall'alto
1) Manico
Vista del prodotto capovolto
4) Batteria ricaricabile
5) Sensore del
vuoto
6) Spazzola
laterale
7) Pulsante di accensione/spe-
gnimento
Contenuto
2 3

Componenti del Robot

4 5
2) Pulsanti programma
di pulizia
3) Vano raccoglisporco
rimovibile
8) Spazzola rotante
principale
10) Coperchio del
vano aspirapolvere
9) Filtro
11) Presa per lo spinotto
del caricabatteria
I
6
17
