Rev. 00 - 06/2014 - Manuale di Istruzioni Compressori Mod. C 330/04 - C330/10 - C330/10+10 - C330/100
• VALVOLA DI SICUREZZA (4): è una valvola di sicurezza certificata (tarata a 10,5 bar), installata sull'impianto pneumatico
sotto al pressostato. Serve a scaricare la sovrappressione dell'impianto qualora il pressostato, per eventuali anomalie,
non funzioni. L'intervento della valvola di sicurezza obbliga l'operatore a spegnere la macchina e richiedere l'intervento
dei manutentori.
• PRESSOSTATO (8): è un dispositivo elettro-pneumatico (tarato a min. 7 bar max. 10 bar) installato sull'impianto pneu-
matico. Serve a comandare l'avvio automatico della macchina quando la pressione di esercizio scende a 7 bar e l'arresto
automatico quando la pressione di esercizio raggiunge i 10 bar.
• GRIGLIA DI PROTEZIONE FISSA VENTOLA DI RAFFREDDAMENTO (17): è una protezione fissa costituita da una gri-
glia in materiale plastico fissata con delle viti alla base del gruppo pompante bicilindrico. Serve ad impedire il contatto
accidentale con la ventola di raffreddamento in movimento.
• TERMICO RIPRISTINABILE (12): è una protezione termica installata sull'impianto elettrico, che arresta il motore elettrico
in caso di sovraccarico di corrente e/o cortocircuito. Il ripristino può essere effettuato tramite il relativo pulsante (A).
• MANOMETRO PRESSIONE SERBATOIO (6): è un dispositivo di misurazione installato sul serbatoio della macchina.
Visualizza la pressione dell'aria compressa all'interno del serbatoio.
• MANOMETRO PRESSIONE IN USCITA (7): è un dispositivo di misurazione installato sull'impianto pneumatico della
macchina a monte del rubinetto rapido uscita aria. Visualizza la pressione in uscita, regolabile tramite l'apposito rego-
latore di pressione (0÷10 bar) (13).
È oBBliGatoRio ContRollaRE CoStantEMEntE il BUon FUnZionaMEnto Di tUtti i DiSPoSitiVi Di
SiCUREZZa inStallati nElla MaCCHina.
È oBBliGatoRio SoStitUiRE tEMPEStiVaMEntE EVEntUali DiSPoSitiVi Di SiCUREZZa MalFUnZionanti
E/o DannEGGiati.
È aSSolUtaMEntE ViEtato ManoMEttERE, ESClUDERE E/o toGliERE QUalSiaSi DiSPoSitiVo Di SiCUREZZa
PRESEntE nElla MaCCHina.
È aSSolUtaMEntE ViEtato SoStitUiRE QUalUnQUE DiSPoSitiVo Di SiCUREZZa o Un SUo CoMPonEntE
Con RiCaMBi non oRiGinali.

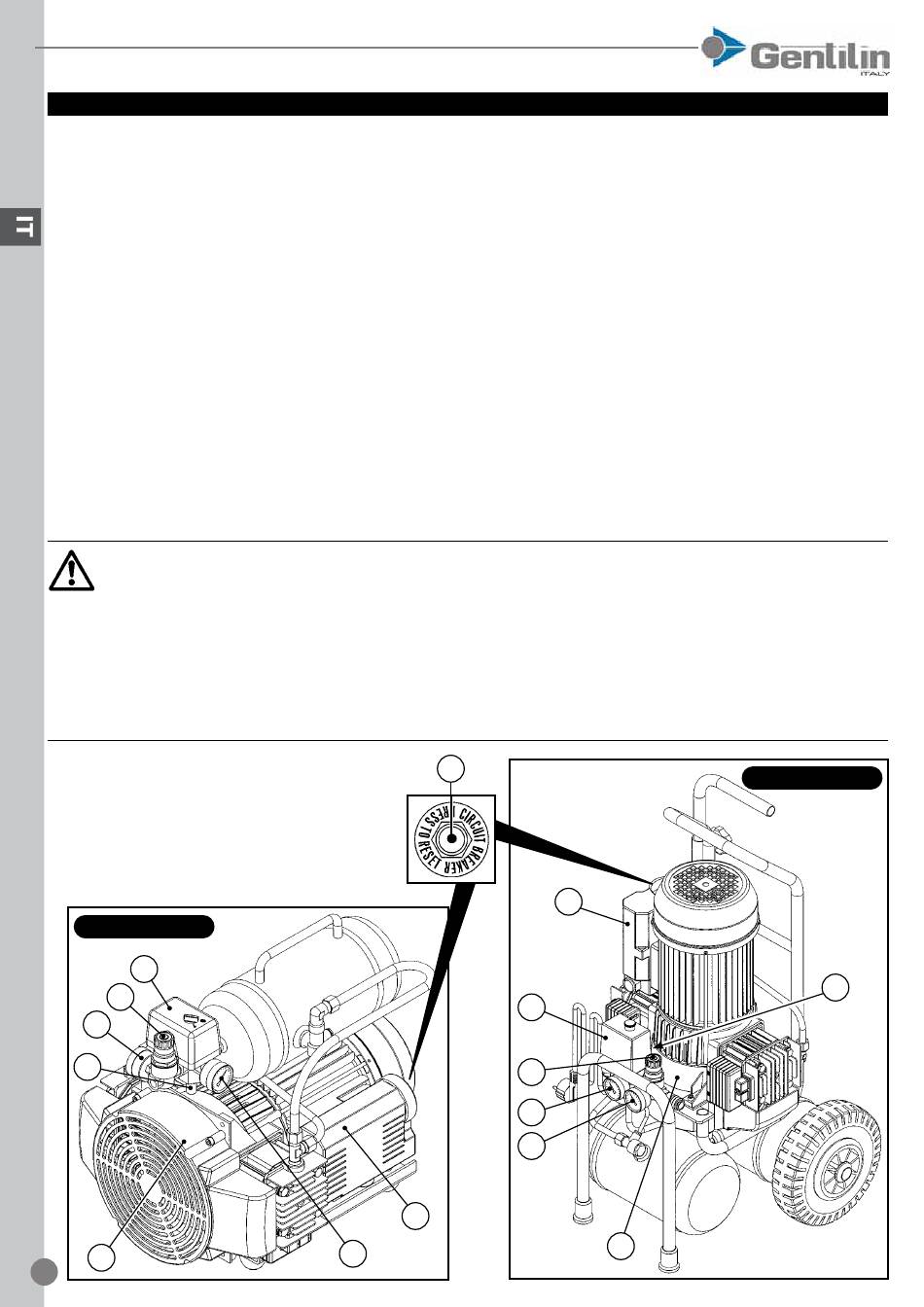

MOD. C 330/04
8
13
7
4
17
16

DISPOSITIVI DI SICUREZZA ADOTTATI

12
6
A
12
8
13
6
7
17
MOD. C 330/10
4
