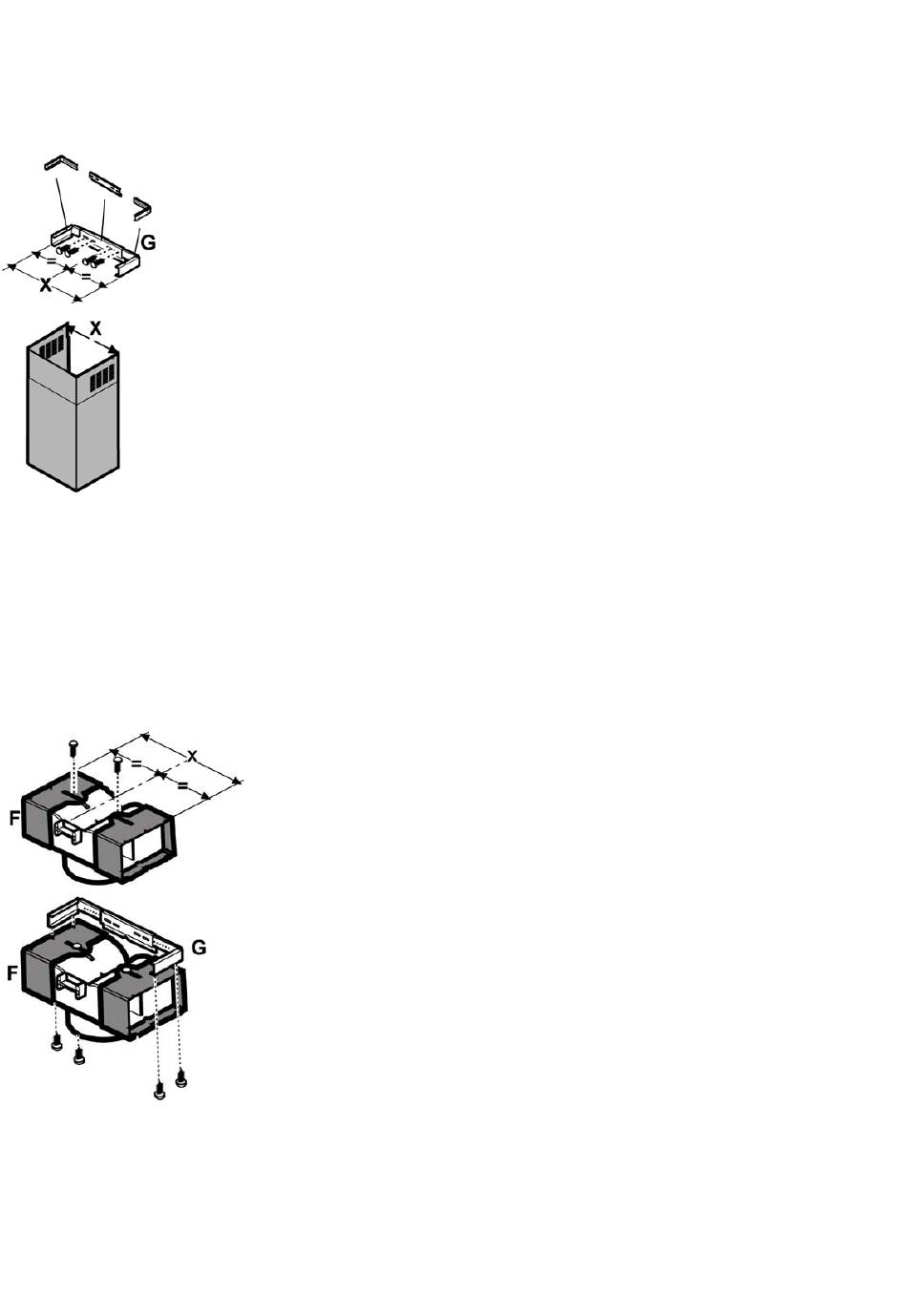

Pré-montagem do elemento de suporte chaminés (3
partes)
Pré-montar as 3 partes do elemento de suporte chaminés
com 4 parafusos Ø4x8, a largura do elemento de suporte
deverá ser idêntica à largura interna da chaminé telescópica.
Nota: Para facilitar a montagem do elemento de fixação,
utilizar o gabarito em dotação onde o elemento é mostrado na
extensão correcta.
Pré-montagem do deflector (somente quando é fornecido
um deflector composto de 3 partes - o deflector é
utilizado apenas para a versão filtrante)
Pré-montar as 3 partes do deflector com 2 parafusos
Ø2,9x13, a largura do deflector deverá ser idêntica à largura
do elemento de suporte chaminés.
Atenção! A chaminé está predisposta para a instalação
na Versão filtrante.
Em alguns modelos, caso se deseje utilizar a coifa na Versão
aspirante pode-se virar a secção superior da chaminé até
inseri-la no interior da secção inferior da chaminé de modo
que as fendas de saída ar não sejam mais visíveis. As
chaminés onde tal operação é possível são reconhecíveis
porque os pontos de fixação no suporte G estão repetidos
também no lado inferior da secção superior da chaminé.
Fig. 6
1. Com um lápis, trace uma linha na parede, até ao tecto,
correspondente ao centro do exaustor: isto irá facilitar as
operações de instalação.
2. Aplique o esquema de perfuração na parede: a linha
vertical no centro, impressa no esquema de perfuração,
deverá coincidir com a linha central traçada na parede;
além disso, a borda inferior do esquema de perfuração
corresponde à borda inferior do exaustor.
3. Apoiar o elemento de suporte inferior no gabarito de
furação fazendo-o coincidir com o rectângulo tracejado,
marcar os dois furos externos e furar, tirar o gabarito de
furação, inserir 2 buchas para parede e fixar o elemento
de suporte da coifa com 2 parafusos 5x45 mm.
4. Pendurar a coifa no elemento de suporte inferior.
5. Regule a distância entre o exaustor e a parede.
6. Regule o nivelamento horizontal do exaustor.
7. A partir do interior do conjunto aspirante, marcar com um
lápis o furo para a fixação definitiva da coifa (são
necessários 2 pontos definitivos de fixação).
8. Tirar a coifa do elemento de suporte inferior.
9. Faça o furo no ponto marcado (Ø 8 mm).
10. Introduza 2 buchas de fixação na parede.
11. Aplicar o elemento de suporte chaminés G à parede
aderente ao tecto, utilizar o elemento de suporte
chaminés como indicado no gabarito furação (se
presente, o pequeno rasgo existente no suporte deve
coincidir com a linha anteriormente traçada na parede) e
marcar, a lápis, 2 furos, executar os furos (Ø 8 mm),
inserir 2 buchas.
12. Fixe a peça de suporte das chaminés com 2 parafusos
5x45 mm.
13. Prenda o exaustor no suporte inferior.
14. Fixe o exaustor
(ABSOLUTAMENTE NECESSÁRIO).
15. Faça a ligação de um tubo (o tubo e as braçadeiras não
são fornecidos, devendo ser comprados) para a
descarga da fumaça no anel de conexão posto acima da
unidade do motor aspirante.
A outra extremidade do tubo deverá ser ligada a um
dispositivo de expulsão da fumaça para o exterior, caso
o exaustor seja utilizado na versão aspirante. Se quiser
utilizar o exaustor na versão filtrante, fixar então o
deflector F no suporte chaminés G e ligar a outra
extremidade do tubo ao anel de conexão posto no
deflector F.
16. Executar a conexão eléctrica.
17. Inserir a chaminé na respectiva sede sobre a coifa
cobrindo completamente o conjunto aspirante.
18. Fixá-los na parte superior ao elemento de suporte
chaminés G (18b) com 2 parafusos (18a).
37
definitivamente na parede
