Montageanleitung / Installation Guide

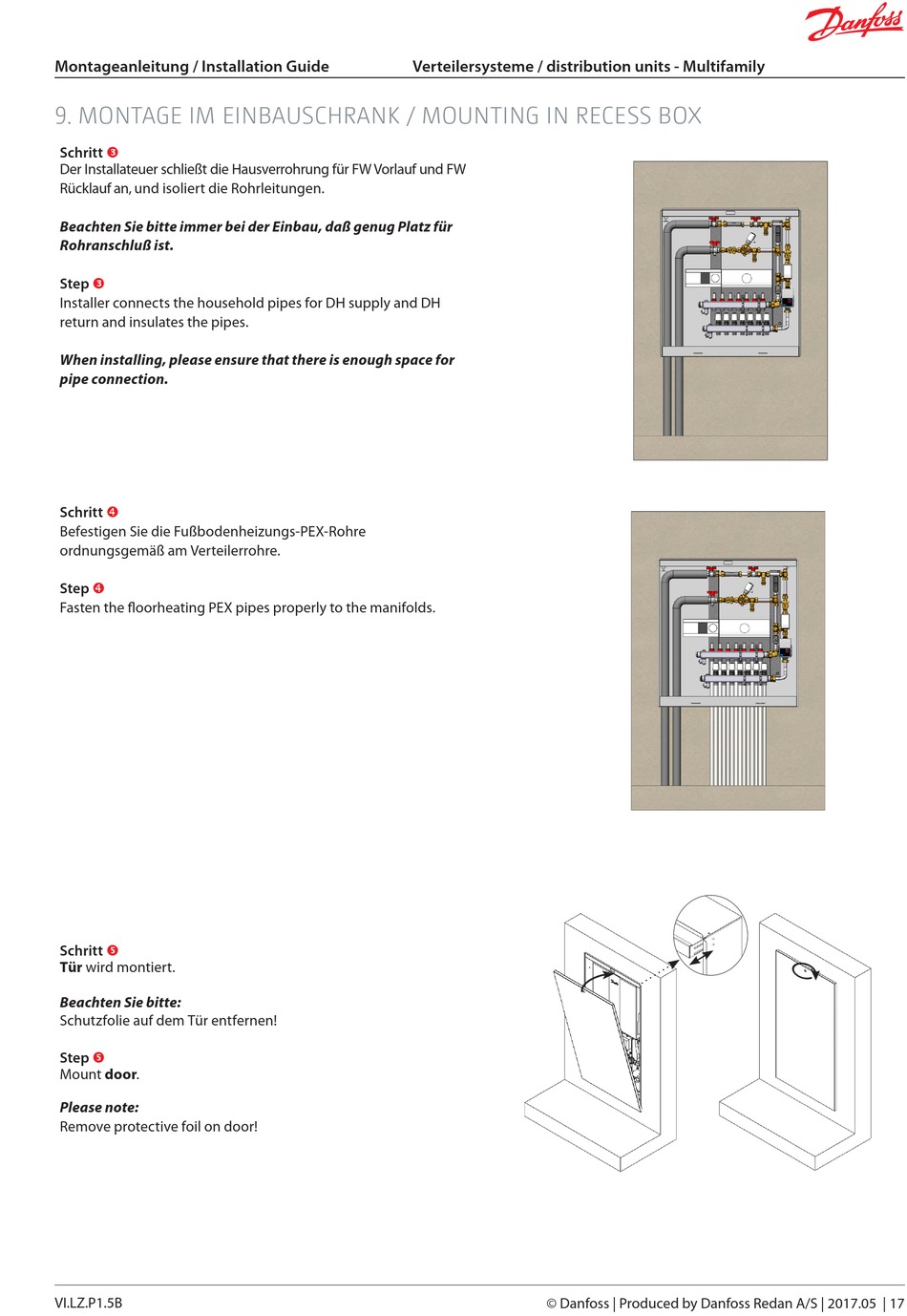

9. MONTAGE IM EINBAUSCHRANK / MOUNTING IN RECESS BOX
Schritt
Der Installateuer schließt die Hausverrohrung für FW Vorlauf und FW
Rücklauf an, und isoliert die Rohrleitungen.
Beachten Sie bitte immer bei der Einbau, daß genug Platz für
Rohranschluß ist.
Step
Installer connects the household pipes for DH supply and DH
return and insulates the pipes.
When installing, please ensure that there is enough space for
pipe connection.
Schritt
Befestigen Sie die Fußbodenheizungs-PEX-Rohre
ordnungsgemäß am Verteilerrohre.
Step
Fasten the floorheating PEX pipes properly to the manifolds.
Schritt
Tür wird montiert.
Beachten Sie bitte:
Schutzfolie auf dem Tür entfernen!
Step
Mount door.
Please note:
Remove protective foil on door!
VI.LZ.P1.5B
Verteilersysteme / distribution units - Multifamily
© Danfoss | Produced by Danfoss Redan A/S | 2017.05 | 17
