Montageanleitung / Installation Guide

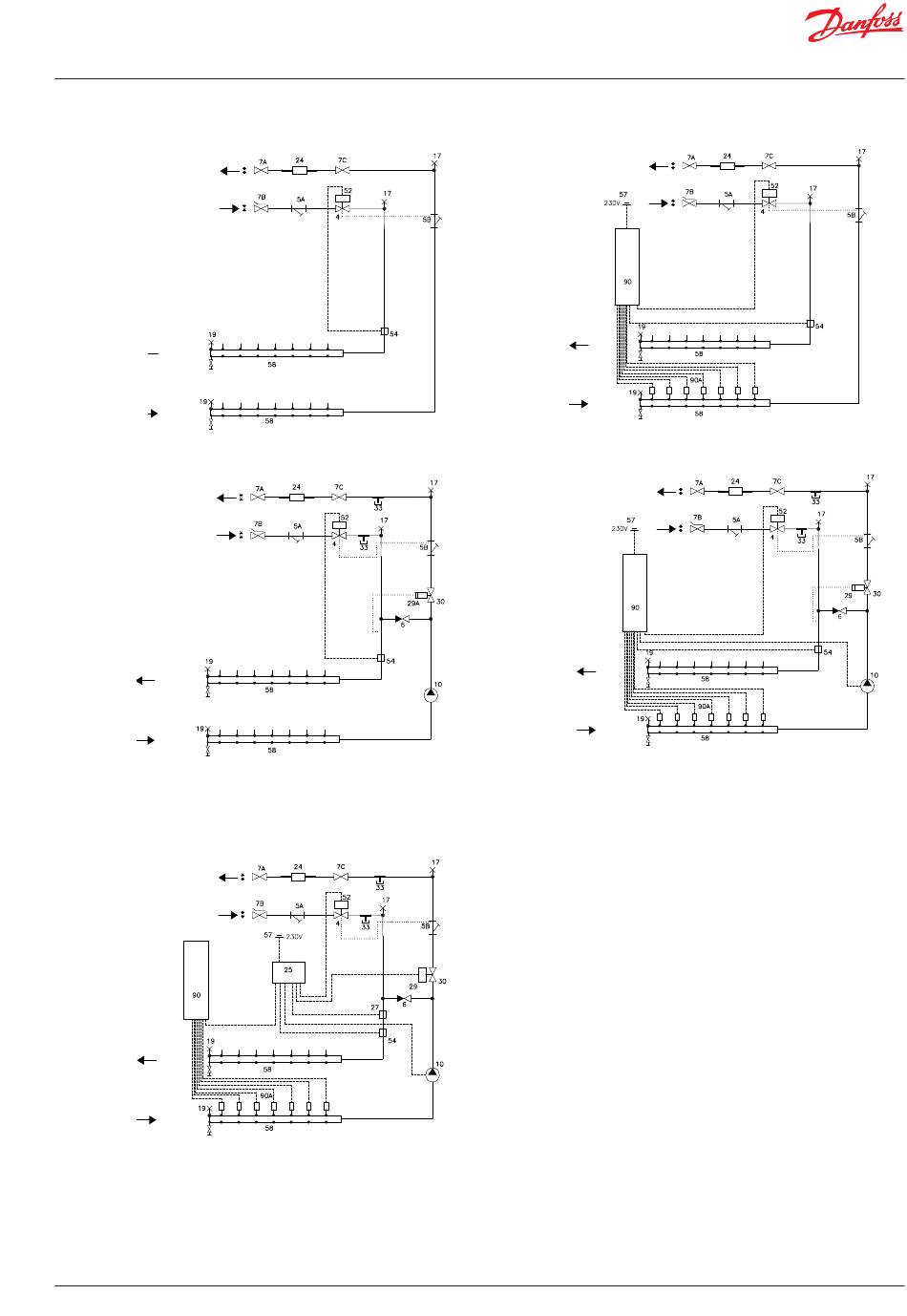

5. SCHALTPLÄNE / DIAGRAMS
SGM
DH Return
FW Rücklauf
DHSupply
FW Vorlauf
FH Supply
FH Vorlauf
FH Return
FH Rücklauf
SGTZM
DH Return
FW Rücklauf
DHSupply
FW Vorlauf
FH Supply
FH Vorlauf
FH Return
FH Rücklauf
DH Return
E-SGTZCM
FW Rücklauf
DHSupply
FW Vorlauf
FH Supply
FH Vorlauf
FH Return
FH Rücklauf
VI.LZ.P1.5B
Verteilersysteme / distribution units - Multifamily
Anzahl von Heizkreisen variiert
Number of heating circuits may vary
Anzahl von Heizkreisen variiert
Number of heating circuits may vary
Anzahl von Heizkreisen variiert
Number of heating circuits may vary
SGCM
DH Return
FW Rücklauf
DHSupply
FW Vorlauf
FH Supply
FH Vorlauf
FH Return
FH Rücklauf
SGTZCM
DH Return
FW Rücklauf
DHSupply
FW Vorlauf
FH Supply
FH Vorlauf
FH Return
FH Rücklauf
4
Strangdifferenzdruckregler mit Durchflussbegrenzung AB-PM /
Combined automatic balancing valve with flow limiter and integrated control
valve, AB-PM
5
Schmutzfänger / Strainer
6
Rückschlagklappe / Non-return valve
7A
Kugelhahn / Ball valve
7B
Kugelhahn mit Fühlertasche / Ball valve with sensor pocket
7C
Kugelhahn / Ball valve
10
Umwälzpumpe WILO YONOS 15/6 230V / Circulation pump Wilo Yonos 15/6
230V
17
Air vent / Entlüftung
19
Entleerungshahn mit manueller Entlüftung / Tapping point with manual air
vent
24
Passstück für Wärmemengenzähler / Fitting piece for heat meter
25
Elektronische Regler ECL Comfort / Electronic controller ECL Comfort
27
Anlegefühler / Sensor
29
FTC Thermostat oder Stellantrieb AMV) / FTC thermostat or AMV actuator)
30
Stellventil (RA-C oder VS2) / Valve (RA-C or VS2)
33
Anschluß Hochtemperaturkreis / High-temperature connection
52
Thermischer Stellantrieb TWA-Z / Thermal actuator TWA-Z
54
Sicherheitsthermostat / Safety thermostat
57
Netzstecker / Plug
58
Anschlussverteiler mit Durchflussmesser / Manifold with flow meter
90
Hauptregler Danfoss FH-WC / Hard-wired Master controller Danfoss FH-WC
90A Thermische Stellantrieb Danfoss TWA-A 230V / Thermal actuator Danfoss
TWA-A 230V
© Danfoss | Produced by Danfoss Redan A/S | 2017.05 | 11
Anzahl von Heizkreisen variiert
Number of heating circuits may vary
Anzahl von Heizkreisen variiert
Number of heating circuits may vary
