FAAC 455 D Bedienungsanleitung Seite 6

DEUTSCH
4.4. Klemmenleiste J1 - Zubehör (Abb. 2)
OPEN A - Steuerung der "Vollständigen Öffnung" (Ruhestromkontakt):
darunter wird jeglicher Impulsgeber verstanden (Taste, Detektor,
usw.), der bei Schließung des Kontaktes den Öffnungs- und/oder
den Schließvorgang der Flügel des Tors steuert.
Für die Installation von mehreren Impulsgebern für die vollständige
Öffnung sind die Ruhestromkontakte in Parallelschaltung
anzuschließen (Abb.13).
OPEN B - Steuerung der "Teilweisen Öffnung" (Ruhestromkontakt) / Schließung:
darunter wird jeglicher Impulsgeber verstanden (Taste, Detektor,
usw.), der bei Schließung des Kontaktes den Öffnungs- und/oder
den Schließvorgang des vom Motor M1 angetriebenen Flügels
steuert.
Bei den Steuerungsarten B und C wird stets die Schließung beider
Flügel gesteuert.
Für die Installation von mehreren Impulsgebern für die teilweise
Öffnung sind die Ruhestromkontakte in Parallelschaltung
anzuschließen (Abb.13).
STP - STOP-Kontakt (Arbeitskontakt): darunter wird jegliche Vorrichtung
verstanden (Bsp.: Taste), die durch Öffnung des Kontaktes die
Bewegung des Tors anhält.
Für die Installation von mehreren STOP-Vorrichtungen, sind die
Arbeitskontakte in Reihenschaltung anzuschließen (Abb.12).
Anmerkungen: werden keine STOP-Vorrichtungen angeschlossen,
so sind die Klemmen STP und - mit Überbrückungsklemmen zu
versehen.
CL FSW - Kontakt Sicherheitsvorrichtungen beim Schließvorgang
(Arbeitskontakt): Die Funktion der Sicherheitsvorrichtungen beim
Schließvorgang liegt im Schutz des Bereichs, der von der
Bewegung der Flügel in der Schließphase betroffen ist. In den
Steuerungsarten A-S-E-EP kehren die Sicherheitsvorrichtungen
während der Schließphase die Bewegung der Flügel des Tors um
oder halten an und steuern die Bewegungsumkehr bei Freiwerden
der Sicherheitsvorrichtungen (siehe detaillierte Programmierung
Kap. 5.2.). In den Steuerungsarten B und C wird während des
Schließzyklus die
Sicherheitsvorrichtungen werden nicht während des
Öffnungszyklus aktiv. Die Sicherheitsvorrichtungen beim
Schließvorgang verhindern, sprechen sie bei offenem Tor an, die
Schließbewegung der Flügel.
Anmerkung: werden keine Sicherheitsvorrichtungen beim
Schließvorgang angeschlossen, so sind die Klemmen CL und -TX
FSW mit Überbrückungsklemmen zu versehen (Abb. 7).
OP FSW - Kontakt Sicherheitsvorrichtungen beim Öffnungsvorgang
(Arbeitskontakt): Die Funktion der Sicherheitsvorrichtungen beim
Öffnungsvorgang liegt im Schutz des Bereichs, der von der
Bewegung der Flügel in der Öffnungsphase betroffen ist. In den
Steuerungsarten A-S-E-EP halten die Sicherheitsvorrichtungen
während der Öffnungsphase die Bewegung der Flügel des Tors
an und steuern die Bewegungsumkehr bei Freiwerden der
Sicherheitsvorrichtungen. In den Steuerungsarten B und C wird
während des Öffnungszyklus die Bewegung unterbrochen. Diese
Sicherheitsvorrichtungen werden nicht während des Schließzyklus
aktiv.
Die Sicherheitsvorrichtungen beim Öffnungsvorgang verhindern,
sprechen sie bei geschlossenem Tor an, die Öffnungsbewegung
der Flügel.
Anmerkung: werden keine Sicherheitsvorrichtungen beim
Öffnungsvorgang angeschlossen, so sind die Klemmen OP und -
TX FSW mit Überbrückungsklemmen zu versehen (Abb. 7).
– - Negativ Versorgung Zubehör
+ - 24 Vdc - Positiv Versorgung Zubehör
Achtung: die maximale Last des Zubehörs liegt bei 500 mA. Um
den jeweiligen Verbrauch zu berechnen, ist auf die Anleitungen
der einzelnen Zubehörteile Bezug zu nehmen.
-TX FSW - Negativ Versorgung Übertragungsgeräte Photozellen
Durch Verwendung dieser Klemme für den Anschluß des Negativs
der Versorgung der Übertragungsgeräte der Photozellen kann
eventuell die Funktion FAILSAFE verwendet werden (siehe
detaillierte Programmierung Kap. 5.2.).
Wird die Funktion aktiviert, überprüft das Gerät den störungsfreien
Betrieb der Photozellen vor der Ausführung eines jeden Zyklus zur
Öffnung oder zur Schließung.
4.5. Klemmenleiste J5 - Kontrollampe und Elektroschloß (Abb. 2)
W.L. - Versorgung Kontrollampe
Zwischen dieser Klemme und dem +24V eine eventuelle
Kontrollampe mit 24 Vdc - max. 3 W anschließen. Um den
störungsfreien Betrieb des Systems nicht zu beeinträchtigen, sollte
die angegebene Leistung nicht überschritten werden.
Bewegung unterbrochen.
LOCK - Versorgung Elektroschloß
Zwischen dieser Klemme und dem +24V ist ein eventuelles
Elektroschloß 12 V ac anzuschließen.

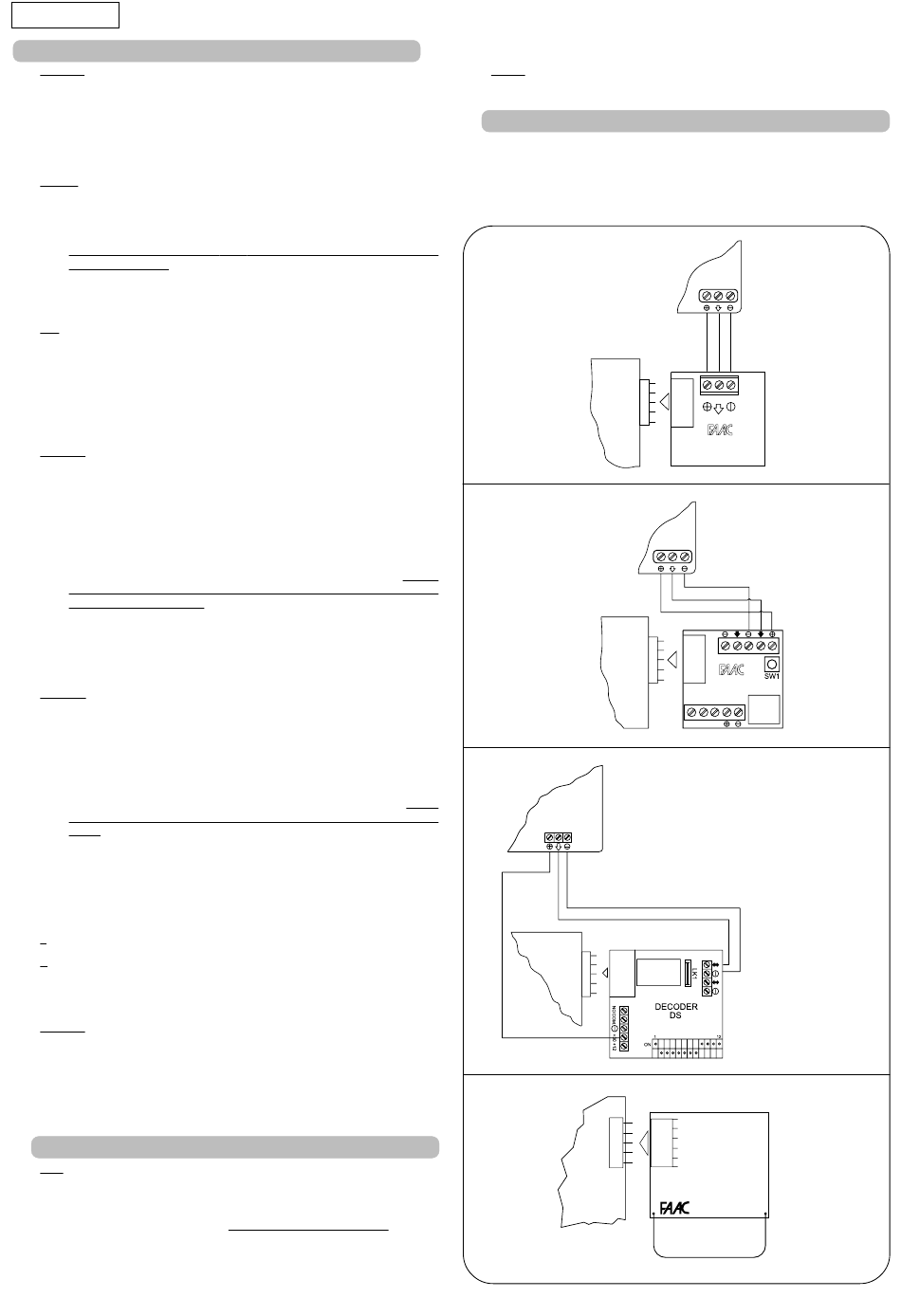

4.6. Stecker J2 - Schnellanschluß Minidec, Decoder und RP
Dieser Stecker wird für den Schnellanschluß der Vorrichtungen Minidec,
Decoder und Empfänger RP eingesetzt (siehe Abb. 14, 15, 16 und 17).
Das Zubehör mit der Komponentenseite zum Inneren der Karte hin
einstecken. Das Einstecken und Abziehen erfolgt lediglich nach Abnahme
der Spannung.
Abb. 14
Diese
Abb. 15
PLUS 433 / 868
DIGIKEY
DIGICARD
455 D
455 D
38
PLUS
433 / 868
455 D
MINIDEC
SL / DS / SLH
PLUS
433 / 868
455 D
DECODER
SL / SLH
Anmerkung: es sollten keinesfalls
zwei Zubehörvorrichtungen (Plus
433 oder 868, Digicard, Digikey)
in Parallelschaltung auf dem
gleichen Decoder angeschlossen
werden, sondern vielmehr ist für
jede Zubehörvorrichtung jeweils
ein Decoder einzusetzen.
RP 433 DS / SL
RP 868 DS / SLH
Abb. 16
Abb. 17
