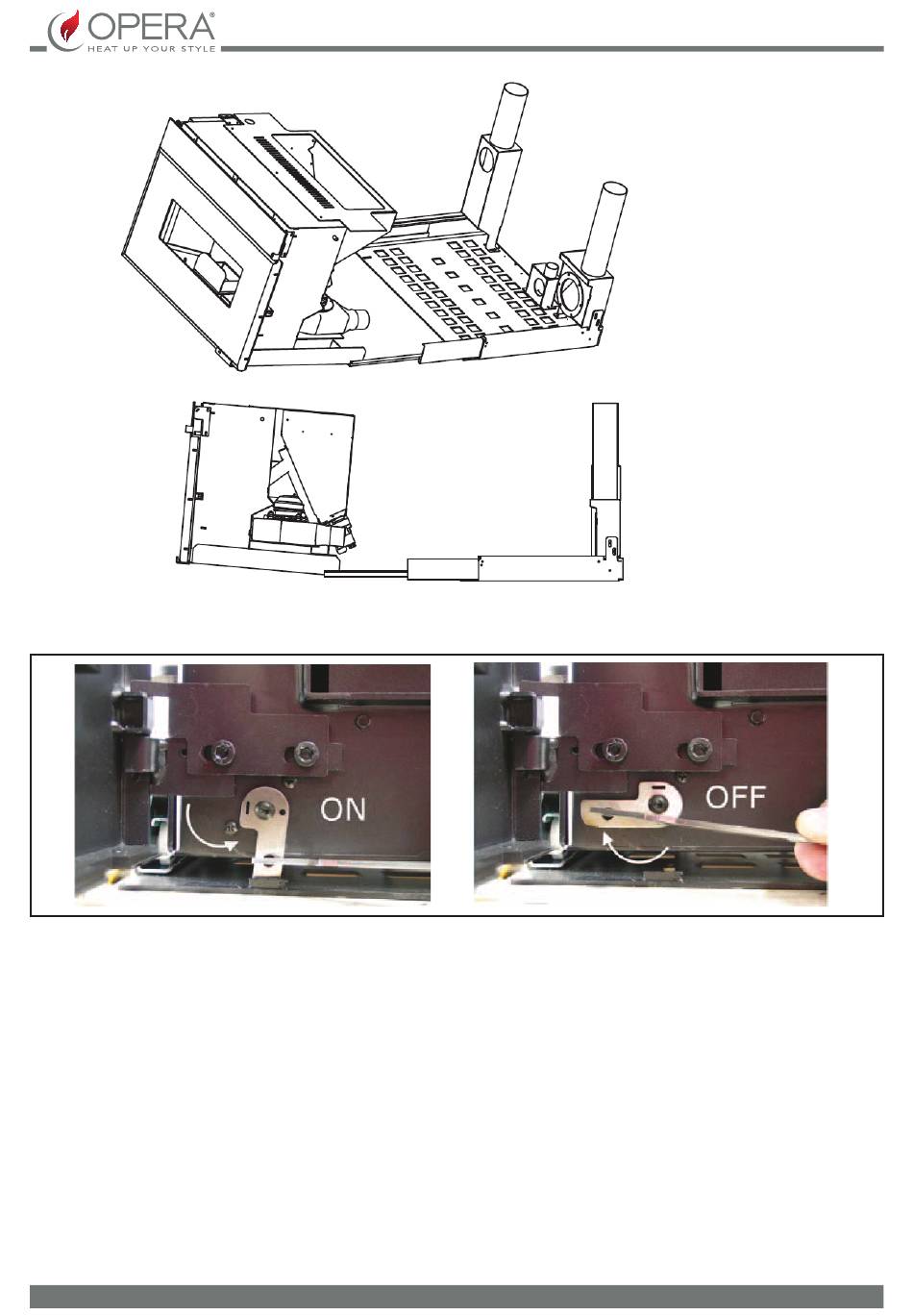

Abbildung 4
Nachdem der Einsatz vollständig eingebaut wurde, die Zunge mit dem entsprechenden Schlüssel entgegen Uhrzeigersinn so
drehen, dass dieser befestigt und gleichzeitig die Stromversorgung wieder hergestellt wird.
Bei Wartung, Kundendiensteingriffe oder für das Befüllen der Pellets, wie folgt vorgehen, um den Einsatz auf den entsprechenden
herauszuziehen und aushaken zu können.
1. Die Tür mithilfe des Schlüssels der Ausstattung öffnen, indem diese in den Schlitz der Schraube eingeführt wird, die sich
unten links (siehe obenstehende Abbildung) befindet.
2. Die Zunge im Uhrzeigersinn drehen. Der Einsatz wird vom Unterbau ausgehakt und gleichzeitig wird die unterbrochene
Stromversorgung wieder aufgenommen.
3. An dieser Stelle kann der Einsatz nach vorn auf den Schienen gezogen werden, um Wartungsarbeiten vorzunehmen
oder Pellets aufzufüllen. Dafür den Schlüssel der Ausstattung verwenden, der in den Schlitz im Bereich unter dem
Glutbecken (siehe Abbildung 3 - B) eingeführt wird. Der Einsatz kann auch vollständig herausgenommen werden. Nachdem
dieser auf der Schienen ganz nach vorn gezogen wurde, den hinteren Teil anheben und um 30° neigen (siehe Darstellung
der Abbildung 4).
4. Um den Einsatz wieder einzusetzen, den Vorgang in umgekehrter Reihenfolge wiederholen. Für das Entnehmen und
Anheben die entsprechenden Griffe an der Seite benutzten (siehe Abbildung 3 - A).
5. Um den Einsatz zu befestigen, die Zunge mit dem entsprechenden Schlüssel entgegen Uhrzeigersinn so drehen, dass
dieser befestigt und gleichzeitig die Stromversorgung wieder hergestellt wird.
