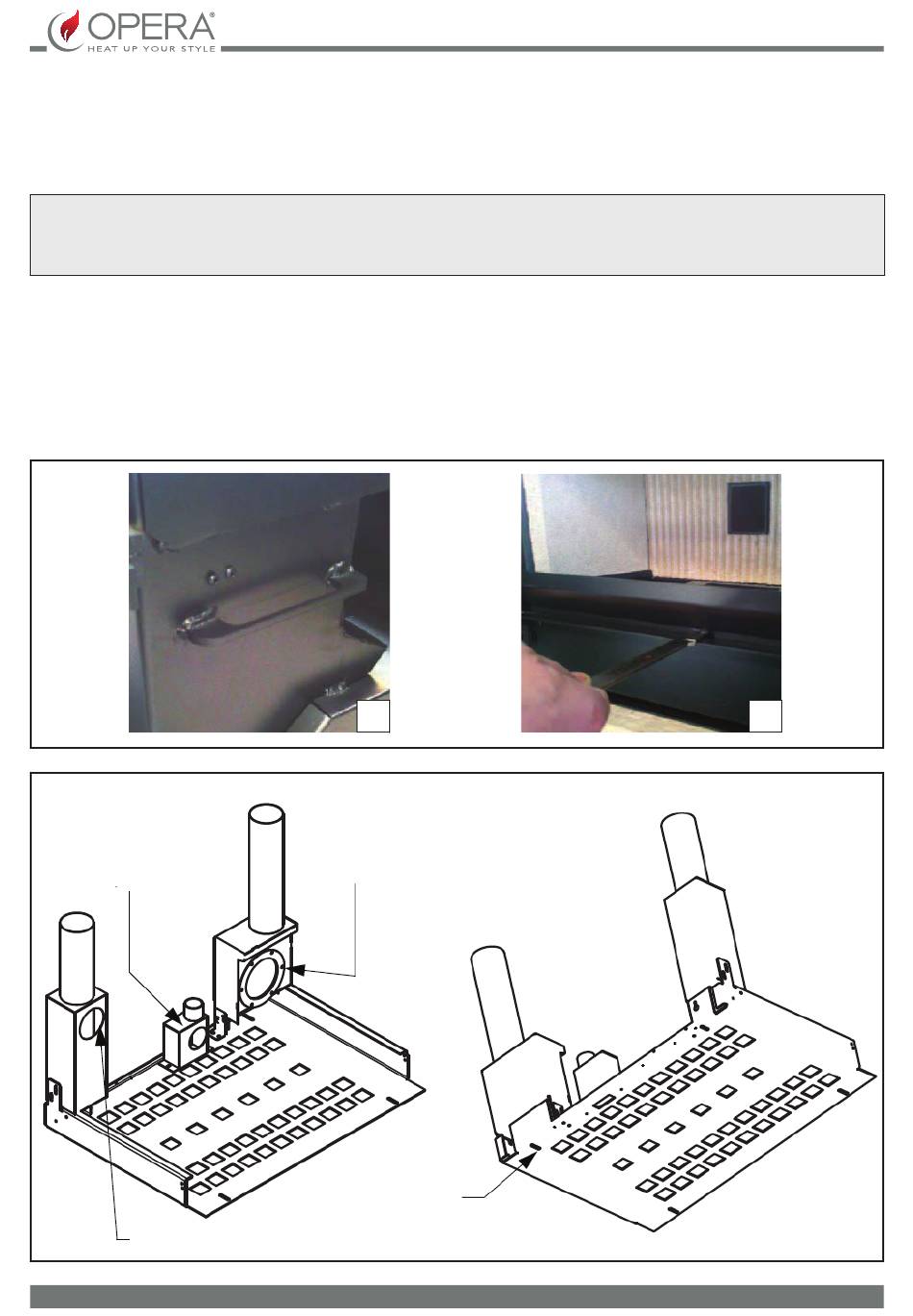

montage mit VerschieBBaren unterBau
Den verschiebbaren Unterbau im bereits vorhandenen Kamin positionieren. Mithilfe von Kreide oder Farbstift, die Löcher zur
Befestigung des Unterbaus im Kamin anzeichnen. Die Löcher für die Spreizeinsätze aus Eisen mit 8 mm bohren.
Entsprechend des Lufteinlass ein Loch mit 60 mm bohren.
Der Lufteinlass muss an der Außenseite des Kamins vorgenommen werden, damit keine erhitzte Luft angesaugt wird.
Eine Steckdose der Stromversorgung muss an der Rückseite des Einsatzes so vorsehen, dass auf den Stecker nach der Installation
zugegriffen werden kann.
Den Unterbau mithilfe der Sperrschrauben befestigen. Anschluss an Rauchablass und Stromversorgung an den vorgegebenen
Stellen vornehmen.
Den Einsatz über die Seitengriffe anheben (siehe Abbildung A unten). Diesen so neigen, dass die Räder in die Schiene fassen und
laufen lassen, bis das Verbindungsstück der Abgasschnecke vollständig in das Gehäuse der Rauchförderanlage eingesetzt wurde.
Abbildung 3
Kammer Einlass
Primärluft
Ablass Kammer kanalisierte Luft
20
achtung
a
a
Ablass Rauchkammer
Befestigungsschlitz
des Unterbaus
DEUTSCH
B
B
