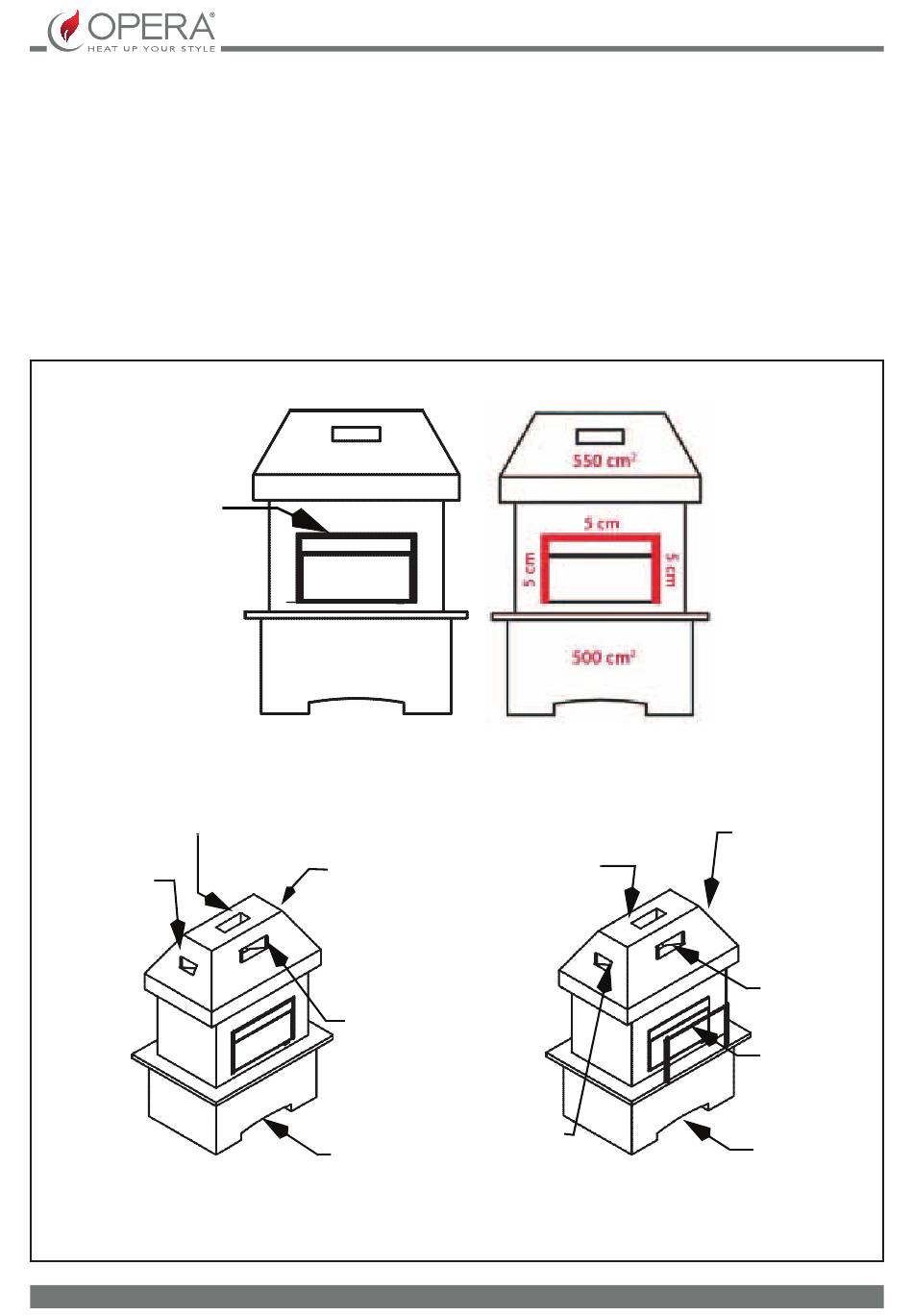

notWendige aBmessungen Für eine KorreKte instaLLation
Unterer Teil des Belüftungsschachtes: Öffnung mindestens 500 cm².
Oberer Teil des Belüftungsschachtes: Öffnung mindestens 550 cm².
In der Vorderansicht muss ein Freivolumen von 5 cm auf den 3 Seiten rechts, links und oben garantiert sein.
Diese Bereiche werden aus ästhetischen Gründen abgedeckt mithilfe von:
Š Ausgleichsrahmen geliefert zusammen mit Einsatz
Š Blende Q-Vision mit Lieferung auf Anfrage (verschiedene Größen und Ausführungen) für diese Installation (z. B. bei
maßgefertigten Wänden aus Gipskarton).
Belüftungsöffnungen Ofen/Einsatz
Ausgleichsrahmen
Warmluftauslass
Warmluftauslass
18
Warmluftauslass
Warmluftauslass
Warmluftauslass
Warmluftauslass
Kaltlufteinlass
DEUTSCH
Warmluftauslass
Ausgleichsrahmen
Kaltlufteinlass
