Bauanleitung 119.099
Anleitung Plus-Line Speedboot
13

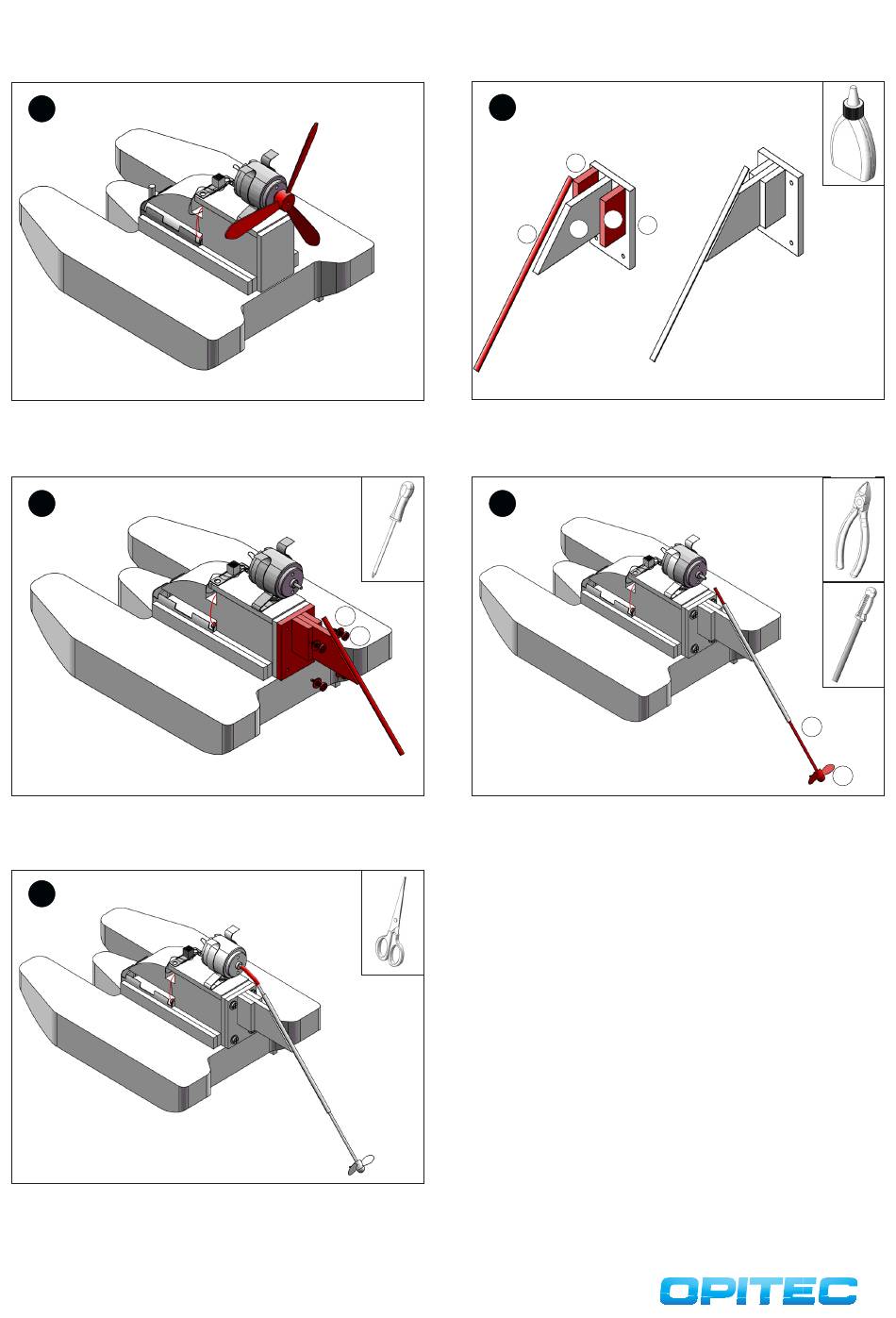

Antrieb Möglichkeit 1:
Die Luftschraube (9) auf die Motorwelle aufstecken. Polschalter richtig
einschalten und die Fahrt kann losgehen.
15
Die Halterung für die Schiffsschraube wie abgebildet mit jeweils
4 Schrauben (13) und 4 Unterlegscheiben (14) bündig auf Teil (b)
aufschrauben.
18
Vom Silikonschlauch (15) ca. 20-25mm ablängen und das eine Ende
auf die Motorachse schieben. Das andere Ende wie abgebildet auf der
Messingrundstange platzieren. Polschalter richtig einschalten und die
Fahrt kann losgehen.
8
14
Teil (g) wie abgebildet ausgemittelt auf Teil (f) aufleimen. Von beiden
Seiten jeweils ein Teil (h) aufleimen. Anschließend das Messingrohr
so auf der Schräge aufleimen, dass es an der Oberkante ca. 10mm
übersteht.
16
14
13
Die Messingrundstange (7) auf ca. 170mm kürzen und entgraten. Auf
ein Ende die Schiffsschraube (8) aufstecken und anschließend durch
das Messingrohr schieben.
h
h
f
g
6
7
8
