Bauanleitung 119.099
Anleitung Plus-Line Speedboot
1
A

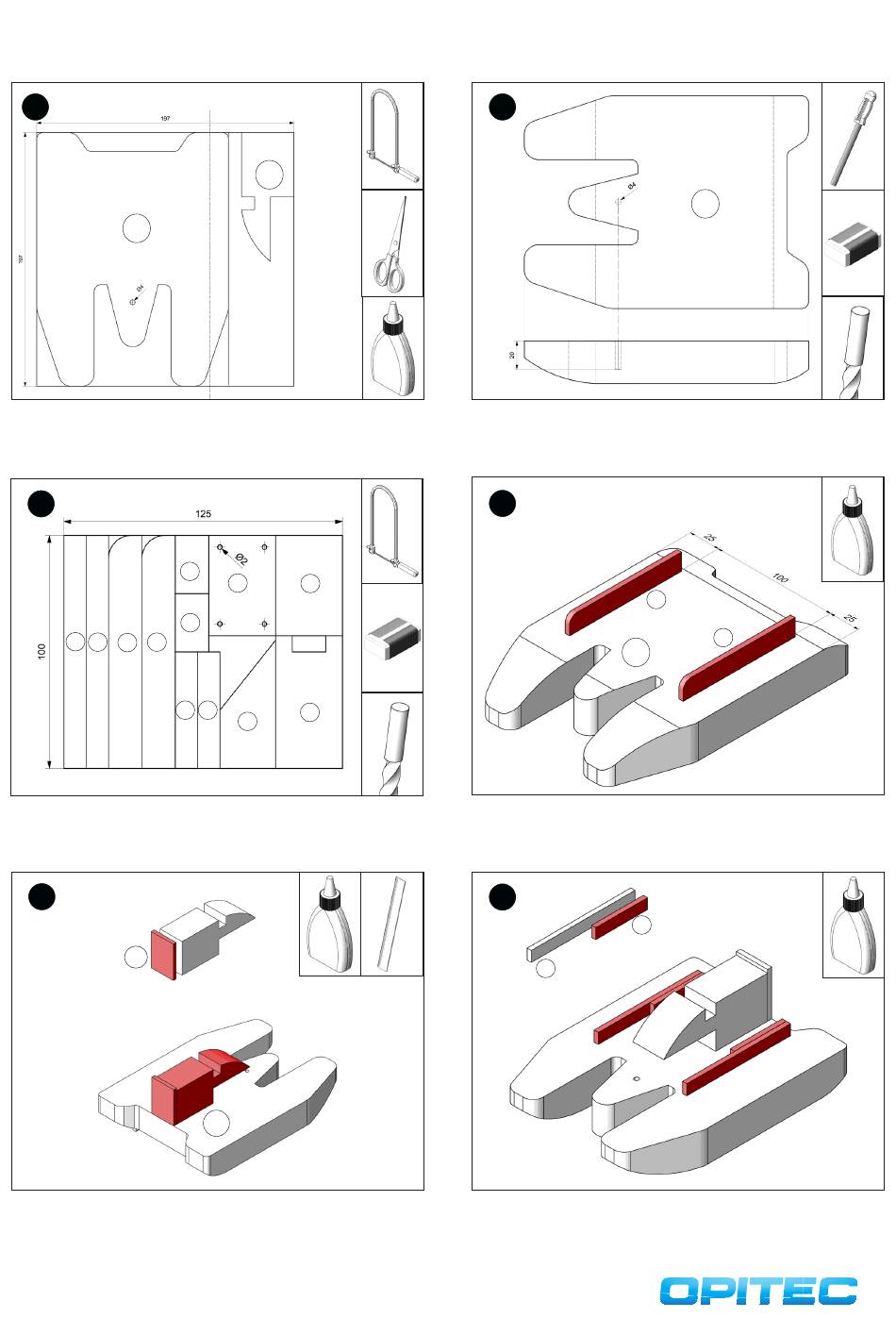

Die Schalbone (Seite 9+11) ausschneiden und an der Trennlinie zusam-
men kleben. Schablone auf das Styrodur (1) übertragen und die beiden
Teile (A+B) aussägen und anschließend Sägeschnitte säubern.
3
d d
a
a
Die Schablone (Seite.11) auf die Sperrholzplatte übertragen. Alle Teile
(a-f) aussägen und Sägeschnitte säubern. Bohrungen ø2mm im Teil (f)
durch bohren.
5
b
Das Sperrholzteil (b) wie abgebildet bündig zur Unterkante auf die
Rückseite des Aufbaus (B) aufleimen. Anschließend den Aufbau ausge-
mittelt und bündig zur Hinterkante auf die Grundplatte (A) aufleimen.
6
B
h
f
b
h
e
e
c
g
B
2
Die ø 4mm-Bohrung ca. 20mm tief bohren. Die Grundform an der
Unterseite wie abgebildet mit der Werkstattfeile abrunden und mit
Schleifpapier säubern.
4
ø2
Die Position der beiden Leisten (g) auf der Unterseite nach Bemaßung
abmessen und die Leisten mit wasserfestem Holzleim wie abgebildet
aufleimen. Leim gut trocknen lassen.
6
d
Die Sperrholzteile (e+f) zusammen leimen und wie abgebildet am Teil
(B) und der Bodenplatte (A) festleimen.
A
a
a
A
e
ø4
