Bauanleitung 119.099

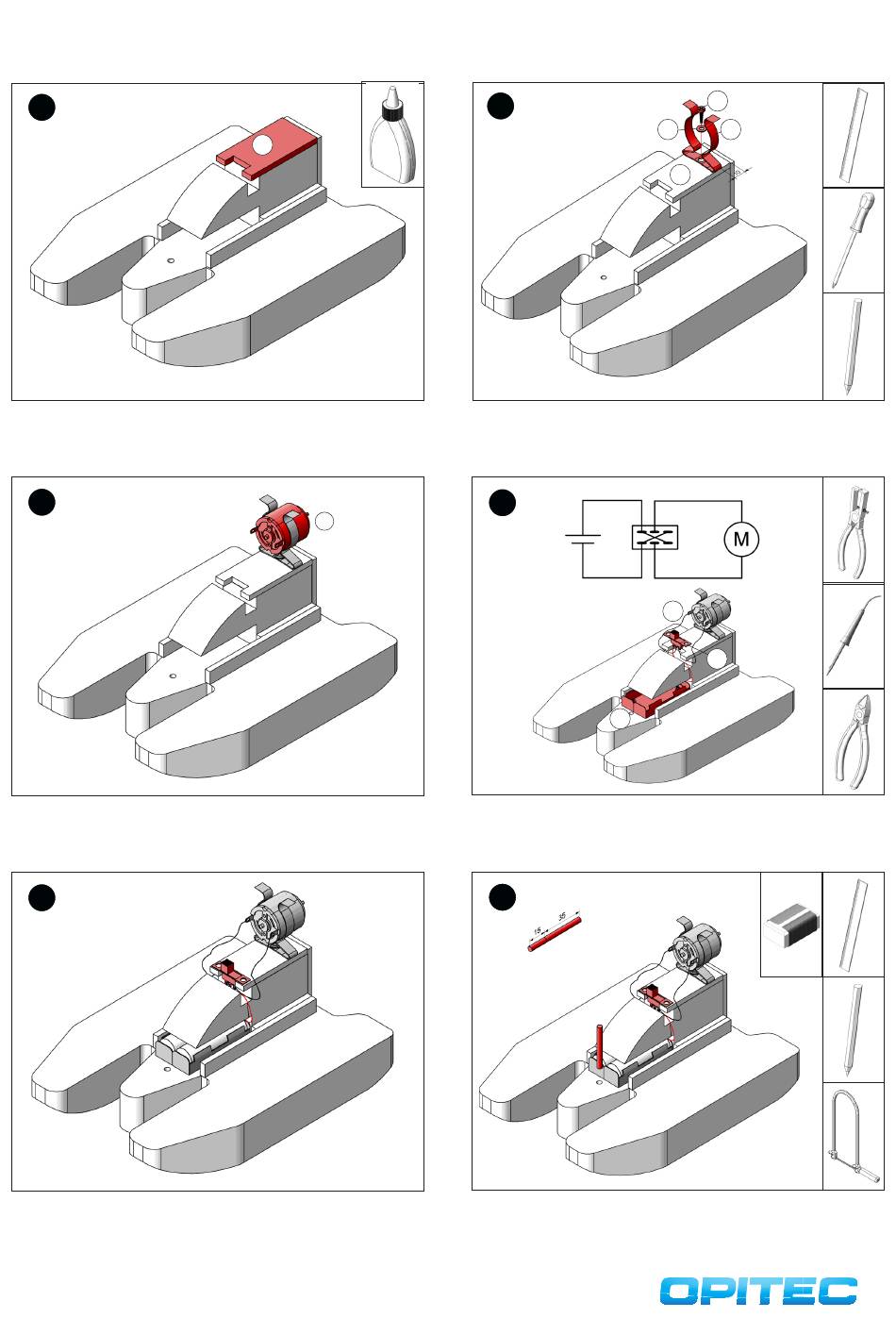

Anleitung Plus-Line Speedboot
7
Teil (c) bündig zur Hinterkante wie abgebildet auf den Aufbau (B)
aufleimen.
9
Den Motor (4) in der Federstahlklammer (3) einstecken. Die Motorach-
se zeigt hierbei nach hinten.
11
Den Schalter (11) in der Aussparung wie abgebildet einstecken. Batteri-
en einlegen und Funktion prüfen.
Hinweis: Der Schalter sollte nicht angeklebt werden um spätere Repa-
raturen zu gewährleisten.
7
c
4
8
An der Hinterkante des Teils (c) 10mm abmessen. Die Federstahlklam-
mer (3) an dieser Position mit einer Schraube (13) und einer Unterleg-
scheibe (14) anschrauben.
10
+
Schaltplan
-
10
Den Batteriehalter (10) sowie den Schalter (11) nach Schaltplan am
Motor (12) anschließen. Hierfür die Verbindungskabel beidseitig abiso-
lieren, anlöten oder verdrillen.
12
Den Rundstab (5) auf 35mm ablängen. Sägeschnitt säubern und in die
Bohrung in der Grundplatte (A) einstecken um ein herausrutschen des
Batteriehalters (10) zu verhindern.
13
3
14
c
12
11
