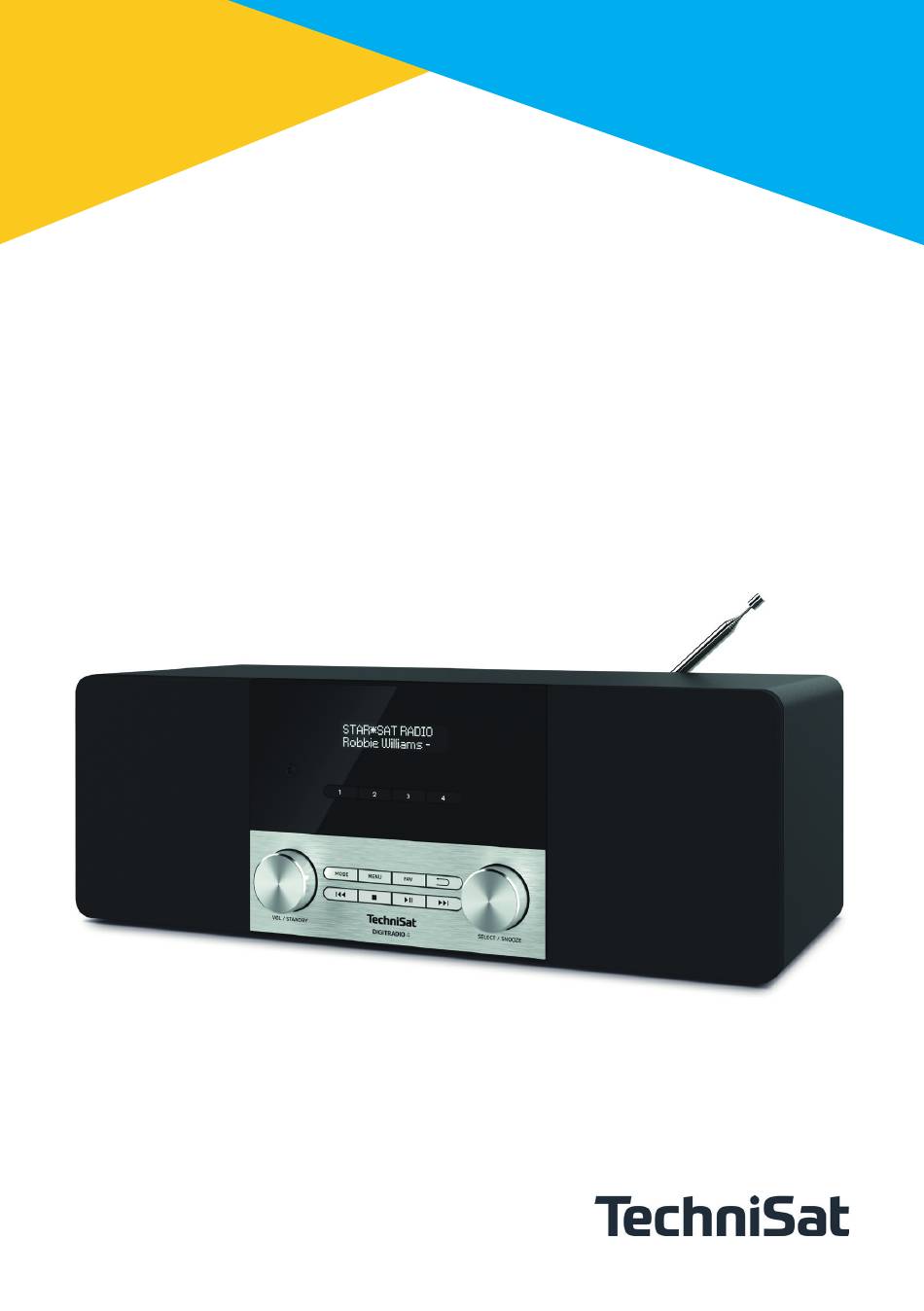

- Seite 1 Bedienungsanleitung DIGITRADIO 4 DAB+/UKW-Stereo-Radio mit Bluetooth...
-
Seite 2: Abbildungen
1 Abbildungen 1.1 Ansicht von vorne 1.2 Ansicht von hinten... - Seite 3 OLED-Display Teleskopantenne (Rückseite, ausziehbar und abnehmbar) Lautsprecher Kopfhöreranschluss (3,5mm Klinke) VOL/STANDBY Drehregler Wiedergabetasten (nur im Bluetooth-Betrieb): Vorheriger Titel Stopp Wiedergabe/Pause Nächster Titel Funktionstasten: MODE Quellenwahl/Modusumschaltung MENU Aufruf des Hauptmenüs FAV Favoritenspeicher Zurück Auswahl abbrechen, Menü verlassen, Schritt zurück Direktwahltasten 1...4 SELECT/SNOOZE Drehregler (die Taste funktioniert auch als INFO-Taste) Service-Anschluss Antennenanschluss (F-Buchse)
-
Seite 4: Inhaltsverzeichnis
3.2.3 Rechtliche Hinweise ......................... 10 3.2.4 Servicehinweise........................... 11 Aufstellen des Gerätes.................... 11 Beschreibung des DIGITRADIO 4 .................13 Der Lieferumfang ........................13 Die besonderen Eigenschaften des DIGITRADIO 4 ............13 DIGITRADIO 4 zum Betrieb vorbereiten ................13 5.3.1 Teleskopantenne anschließen und ausrichten .............13 5.3.2 Netzteil anschließen .........................13 5.3.3 Kopfhörer benutzen ......................... - Seite 5 FM (UKW)-Betrieb ....................20 UKW-Radiobetrieb einschalten ..................20 FM (UKW)-Empfang mit RDS-Informationen ............... 21 Automatische Sendersuche ....................21 Manuelle Sendersuche ......................21 Suchlauf-Einstellung ........................ 21 Audio-Einstellung ........................21 UKW-Sender auf einem Speicherplatz ablegen ............22 UKW-Sender von einem Speicherplatz abrufen ............22 Überschreiben/Löschen einer Programmplatz-Speicherung.......22 Bluetooth ........................22 Bluetooth-Betrieb einschalten ...................22 Externes Gerät koppeln ......................23...
-
Seite 6: Vorwort
Hinweis auf den entsprechenden Punkt der Anleitung. 3.2.1 Sicherheit Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr DIGITRADIO 4 in Betrieb nehmen. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind. - Seite 7 Setzen Sie das Gerät nicht Heizquellen aus, die das Gerät zusätzlich zum normalen Gebrauch erwärmen. Bei Gewitter sollten Sie das Gerät von der Netzsteckdose trennen. Überspannung kann das Gerät beschädigen. Bei auffälligem Gerätedefekt, Geruchs- oder Rauchentwicklung, erheblichen Fehlfunktionen, Beschädigungen an Gehäuse das Gerät ausschalten und den Service verständigen.
-
Seite 8: Entsorgung
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. - Seite 9 Entsorgungshinweise: Entsorgung der Verpackung: Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bei Ihrem Händler oder über Ihre kommunale Entsorgungseinrichtung.
-
Seite 10: Rechtliche Hinweise
3.2.3 Rechtliche Hinweise Hiermit erklärt TechniSat, dass der Funkanlagentyp DIGITRADIO 4 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://konf.tsat.de/?ID=22443 TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfällen haftbar. -
Seite 11: Servicehinweise
Problem kommt, ist unsere Technische Hotline: Mo. - Fr. 8:00 - 18:00 unter Tel.: 03925/9220 1800 erreichbar. Reparaturaufträge können auch direkt online unter www.technisat.de/reparatur, beauftragt werden. Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sie bitte ausschließlich folgende Anschrift: TechniSat Digital GmbH Service-Center Nordstr. - Seite 12 Beachten Sie, dass die Gerätefüße u. U. farbige Abdrücke auf bestimmten Möbeloberflächen hinterlassen könnten. Verwenden Sie einen Schutz zwischen Ihren Möbeln und dem Gerät. > Halten Sie das DIGITRADIO 4 von Geräten fern, die starke Magnetfelder erzeugen. > Stellen Sie keine schweren Gegenstände auf das Gerät.
-
Seite 13: Beschreibung Des Digitradio 4
Fassen Sie die Teleskopantenne während der Wiedergabe eines Senders nicht an. Dies kann zu Empfangsbeeinträchtigungen und Tonaussetzern führen. 5.3.2 Netzteil anschließen > Verbinden Sie das mitgelieferten Netzteil mit der mit DC-IN (13) beschrifteten Buchse an der Rückseite des DIGITRADIO 4. Verbinden Sie danach das Netzteil mit dem Stromnetz. -
Seite 14: Kopfhörer Benutzen
Antenne, die sich an der Rückseite des Gerätes befindet, ganz aus. Beachten Sie hierzu auch Punkt 5.3.1. > Bereiten Sie das DIGITRADIO 4 zunächst wie unter Punkt 5.3.1 und 5.3.2 beschrieben, zum Betrieb vor. > Durch Drücken des VOL/STANDBY Drehreglers (5), schalten Sie das DIGITRADIO 4 ein. -
Seite 15: Gerät Ausschalten
Drücken des SELECT/SNOOZE Drehreglers. Anschließend führt das Gerät automatisch einen vollständigen Suchlauf im DAB-Modus durch. Während des Suchlaufs zeigt die Displayinformation den Fortschritt, sowie die Anzahl der gefundenen Digitalradio-Stationen an. Nach Beendigung des Sendersuchlaufs wird das erste DAB+ Programm wiedergegeben. 5.4.2 Gerät ausschalten >... -
Seite 16: Displayanzeigen Aufrufen
5.4.6 Displayanzeigen aufrufen > Drücken Sie die Taste MENU und wählen Sie mit dem SELECT/SNOOZE Drehregler das Untermenü [Display]. Drücken Sie anschließend den SELECT/ SNOOZE Drehregler. Wählen Sie mit dem SELECT/SNOOZE Drehregler eine Anzeigeoption. Sie haben die Wahl, sich folgende Infos anzeigen zu lassen: Im DAB+ -Betrieb (gewählte Funktion wird mit einem “*”... -
Seite 17: Die Dab+ (Digital Radio)-Funktion
Hinweis zur Bedienung am Gerät: Sowohl der VOL/STANDBY Drehregler als auch der SELECT/SNOOZE Drehregler können gedreht und gedrückt werden. Drücken des VOL/STANDBY Drehreglers: Gerät Ein-/Ausschalten Drehen des VOL/STANDBY Drehreglers: Lautstärke einstellen Drücken des SELECT/SNOOZE Drehreglers: Auswahl / Info /Schlummern Drehen des SELECT/SNOOZE Drehreglers: Senderauswahl bzw. Navigation im Menü. -
Seite 18: Dab+ (Digital Radio) Empfang
7.2 DAB+ (Digital Radio) Empfang > Drücken Sie die Taste MODE bis [DAB] im Display angezeigt wird. Wird DAB+ zum ersten Mal gestartet, wird ein kompletter Sendersuchlauf durchgeführt. Nach Beendigung des Suchlaufes wird der erste Sender in alphanumerischer Reihenfolge wiedergegeben. 7.2.1 Vollständigen Suchlauf durchführen Der automatische Suchlauf Vollständiger Suchlauf scannt alle DAB+ Band III - Kanäle und findet somit alle Sender, die im Empfangsgebiet ausgestrahlt... -
Seite 19: Dab+ -Sender Von Einem Speicherplatz Abrufen
Sie können Sender auch direkt auf eine der Direktwahltasten 1...4 speichern, indem Sie die entsprechende Taste länger gedrückt halten. 7.2.4 DAB+ -Sender von einem Speicherplatz abrufen > Um einen Sender abzurufen, den Sie zuvor im FAV-Speicher abgelegt haben, drücken Sie kurz die Taste FAV und wählen Sie mit dem SELECT/SNOOZE Drehregler einen Senderspeicher (1...20). -
Seite 20: Lautstärkeanpassung (Drc)
Sender, deren Signalstärke unterhalb der erforderlichen Mindestsignalstärke liegt, senden kein ausreichendes Signal. Richten Sie die Teleskopantenne ggf. wie unter Punkt 5.3.1 beschrieben aus. Befinden Sich Sender auf der eingestellten Frequenz bzw Kanal, die noch nicht in der Senderliste gespeichert wurden, werde diese nun ebenfalls gespeichert. -
Seite 21: Fm (Ukw)-Empfang Mit Rds-Informationen
Um den Empfang zu verbessern, richten Sie die Teleskopantenne aus (Punkt 5.3.1). 8.2 FM (UKW)-Empfang mit RDS-Informationen RDS ist ein Verfahren zur Übertragung von zusätzlichen Informationen über UKW-Sender. Sendeanstalten mit RDS senden z. B. ihren Sendernamen oder den Programmtyp. Dieser wird im Display angezeigt. Das Gerät kann die RDS- Informationen RT (Radiotext), PS (Sendername), PTY (Programmtyp) darstellen. -
Seite 22: Ukw-Sender Auf Einem Speicherplatz Ablegen
Beim Aufruf der Werkseinstellungen werden alle Speicherplätze gelöscht. 9 Bluetooth Im Bluetooth-Modus können Sie Musik von einem verbundenen Smartphone oder Tablet über die Lautsprecher des DIGITRADIO 4 wiedergeben. Hierzu müssen zuerst beide Geräte miteinander „gekoppelt“ werden. 9.1 Bluetooth-Betrieb einschalten >... -
Seite 23: Externes Gerät Koppeln
Verbindung automatisch hergestellt. Je nach verbundenem Gerät, startet die Musikwiedergabe eventuell automatisch. 9.2 Externes Gerät koppeln Um ein externes Gerät, z. B. ein Smartphone oder Tablet mit dem DIGITRADIO 4 zu koppeln, gehen Sie folgendermaßen vor: >... -
Seite 24: Koppelung Aufheben
9.3 Koppelung aufheben Um eine aktive Koppelung aufzuheben, wählen Sie im MENU > Trennen und drücken Sie Taste OK. Beachten Sie, dass das zu entkoppelnde Gerät mit dem DIGITRADIO 4 verbunden sein muss, wenn Sie es entkoppeln möchten. Anschließend können Sie ein neues Gerät koppeln, wie unter Punkt 9.2 beschrieben. -
Seite 25: Wecker
11.2 Wecker Der Wecker schaltet das DIGITRADIO 4 zur eingestellten Weckzeit ein. Es können 2 Weckzeiten programmiert werden. Als Beispiel erfolgt die Beschreibung der Programmierung des Wecker 1 11.2.1 Wecker einrichten > Drücken Sie die Taste MENU und Wählen Sie [Wecker]. -
Seite 26: Wecker Nach Alarm Ausschalten
11.2.2 Wecker nach Alarm ausschalten > Drücken Sie den VOL/STANDBY Drehregler am Gerät, um den Wecker auszuschalten. Drücken Sie den SELECT/SNOOZE Drehregler, um die Schlummer-Funktion zu aktivieren. 11.3 Equalizer Mit dem Equalizer* können Sie den Ton Ihren Wünschen entsprechend anpassen. >... -
Seite 27: Zeitaktualisierung
> Drücken Sie zum Übernehmen der Einstellung den SELECT/SNOOZE Drehregler. > Anschließend blinken die nächsten Ziffern (Minuten) der Uhrzeit und können ebenfalls wie zuvor beschrieben abgeändert werden. > Drücken Sie nach jeder weiteren Einstellung den SELECT/SNOOZE Drehregler, um zur nächsten Einstellung zu springen. >... -
Seite 28: Datumsformat Einstellen
12.1.4 Datumsformat einstellen Im Untermenü Datumsformat einst. können Sie das Format zur Anzeige des Datums festlegen. > Drücken Sie die Taste MENU und wählen den Eintrag [Uhrzeit]. > Wählen Sie anschließend den Eintrag [Datumsformat einst.] und drücken Sie den SELECT/SNOOZE Drehregler. >... -
Seite 29: Sprache
Alternativ können Sie über 2 Gerätetasten auch ein Zurücksetzen auf die Werkseinstellungen durchführen. > Dazu trennen Sie das DIGITRADIO 4 von der Stromversorgung. Anschließend halten Sie die Tasten MENU und die Direktwahltaste 1 gleichzeitig gedrückt und stellen die Stromversorgung bei gedrückten Tasten wieder her. -
Seite 30: Reinigen
13 Reinigen Um die Gefahr eines elektrischen Schlags zu vermeiden, dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließendem Wasser reinigen. Vor der Reinigung den Netzstecker ziehen und Gerät ausschalten! Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden. -
Seite 31: Technische Daten / Herstellerhinweise
Symptom Mögliche Ursache/Abhilfe Kein Ton vom externen Eingang Ist das externe Gerät korrekt Verbunden? (AUX). Ist AUX als Eingangsquelle angewählt?. Wurde die Wiedergabe am externen Gerät gestartet und wurde die Ausgangslautstärke eingestellt? Gerät schaltet selbstständig in Die Auto-Standby-Funktion schaltet das Gerät Standby selbstständig nach ca. - Seite 32 13062019ORV2...
