Inhaltszusammenfassung für TechniSat DIGITRADIO 650

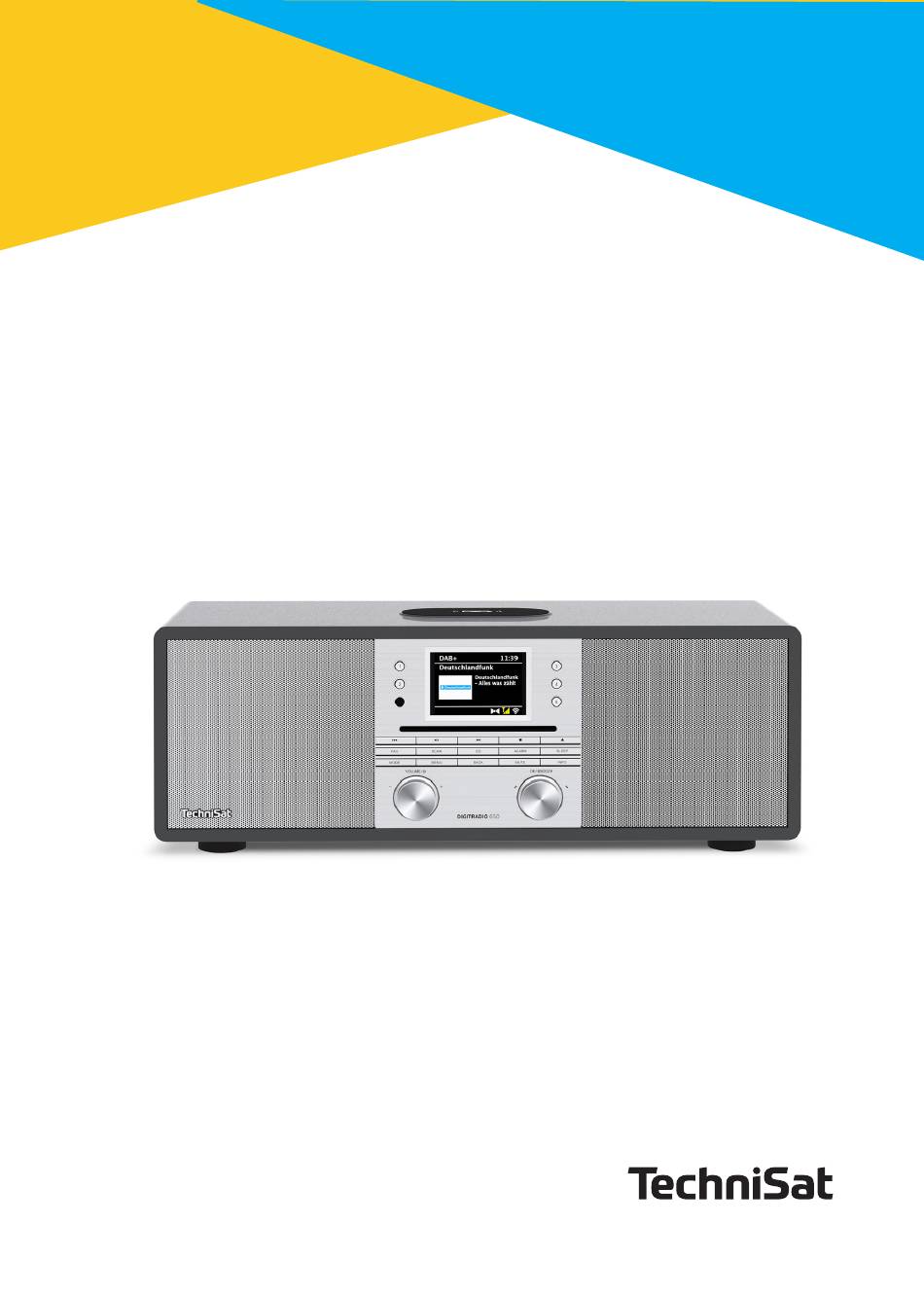

- Seite 1 Bedienungsanleitung DIGITRADIO 650 All-In-One-HiFi-Digitalradio mit CD-Player, Musikstreaming und Wireless Charging DIGITRADIO 650 silber-anthrazit ppic_0002+3980_010100_001.psd...
-
Seite 2: Abbildungen
1 Abbildungen 1.1 Frontansicht 10 11 7 8 9 1.2 Rückansicht 15 16 17 18... - Seite 3 Lautsprecher 3,5“ Display Direktwahltasten 1, 2 Teleskopantenne IR-Empfänger LINE OUT (Analog Ausgang R/L) VOLUME/ LINE-IN (Analog Eingang R/L) Subwoofer AUX IN (Analog Eingang Klinke 3,5mm) OK/SNOOZE Kopfhöreranschluss (3,5mm) Funktionstasten Netzteilanschluss DC IN CD-Einschub USB-Buchse Direktwahltasten 3-5 Wireless-Ladepad Funktionstasten: Vorheriger Titel/Suchlauf Nächster Titel/Suchlauf Wiedergabe/Pause Wiedergabe Stoppen...
-
Seite 4: Fernbedienung
1.3 Fernbedienung Ein/Standby SLEEP Timer MUTE Tonstummschaltung Zifferntasten 1-10 (0=10) Ohne Funktion CODE 1 CODE 2 CODE 3 Wiedergabetasten: Vorheriger Titel/Suchlauf MUTE SLEEP CODE Nächster Titel/Suchlauf Wiedergabe/Pause Wiedergabe Stoppen FAV Favoritenspeicher F+ Ordner+ OK Auswahl bestätigen/ MODE Speichern ZURÜCK SCAN Suchlauf starten P +/- Senderwahl/Senderliste Quellenwahl MENU... -
Seite 5: Inhaltsverzeichnis
Sicherheitshinweise ..................... 9 Verwendete Zeichen und Symbole ................9 Bestimmungsgemäßer Gebrauch ................10 Die Zielgruppe dieser Bedienungsanleitung ............10 Sicherer Umgang mit dem DIGITRADIO 650 ............10 Rechtliche Hinweise ..................12 Servicehinweise ........................13 Beschreibung des DIGITRADIO 650 .............. 14 Der Lieferumfang......................... 14 Die besonderen Eigenschaften des DIGITRADIO 650 ........ - Seite 6 Musik abspielen (USB Medien) ............... 21 12.1 Medien wiedergeben ......................21 12.2 Wiederholen Funktion ....................... 21 DAB+ Radio ......................22 13.1 Was ist DAB+ ........................22 13.2 DAB+ Radioempfang einschalten ................22 13.3 Suchlauf durchführen ......................22 13.3.1 Manuelle Suche ........................22 13.4 Senderliste aufrufen ......................23 13.5 DAB+ -Sender speichern ....................23 13.6...
- Seite 7 18.2.3 Wecker ausschalten ......................32 18.2.4 Schlummer Funktion ......................32 Ladefunktion externer Geräte ................ 32 19.1 Kabelgebundenes Aufladen externer Geräte ............33 19.2 Drahtloses Aufladen externer Geräte ................33 Systemeinstellungen ..................33 20.1 Equalizer ..........................33 20.1.1 Eigene EQ-Einstellung .......................34 20.2 Audiostream Qualität ......................34 20.3 Interneteinstellungen ......................34 20.3.1 Netzwerkassistent .......................34...
- Seite 8 Vorwort Sehr geehrte Kunden, vielen Dank, dass Sie sich für das High-End Radio DIGITRADIO 650 von TechniSat entschieden haben. Die vorliegende Bedienungsanleitung soll Ihnen helfen, die umfangreichen Funktionen Ihres neuen Gerätes kennen zu lernen und optimal zu nutzen. Sie hilft Ihnen beim bestimmungsgemäßen und sicheren Gebrauch des DIGITRADIO 650.
-
Seite 9: Sicherheitshinweise
3 Sicherheitshinweise 3.1 Verwendete Zeichen und Symbole Kennzeichnet einen Sicherheitshinweis, der bei Nichtbeachtung zu schweren Verletzungen oder zum Tod führen kann. Beachten Sie die folgenden Signalwörter: GEFAHR - Schwere Verletzungen mit Todesfolge WARNUNG - Schwere Verletzungen, eventuell mit Todesfolge ACHTUNG - Verletzungen Kennzeichnet einen Hinweis, den Sie zur Vermeidung von Gerätedefekten, Datenverlusten/-missbrauch oder ungewolltem Betrieb unbedingt beachten sollten. -
Seite 10: Bestimmungsgemäßer Gebrauch
Die Bedienungsanleitung richtet sich an jede Person, die das Gerät aufstellt, bedient, reinigt oder entsorgt. 3.4 Sicherer Umgang mit dem DIGITRADIO 650 Bitte beachten Sie die nachfolgend aufgeführten Hinweise, um Sicherheitsrisiken zu minimieren, Beschädigungen am Gerät zu vermeiden, sowie einen Beitrag zum Umweltschutz zu leisten. - Seite 11 Wenn das Gerät oder das Netzteil Schäden aufweist, darf es nicht in Betrieb genommen werden. Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Duschen, Swimmingpools oder fließendem/spritzendem Wasser in Betrieb. Es besteht die Gefahr eines elektrischen Schlages und/oder Gerätedefekten. Fremdkörper, z.B.
-
Seite 12: Rechtliche Hinweise
Alternativ finden Sie die Konformitätserklärung auch im Downloadbereich Ihres Produktes auf der TechniSat Webseite www.technisat.de. TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfällen haftbar. Änderungen und Druckfehler vorbehalten. Stand 12/21. -
Seite 13: Servicehinweise
Problem kommt, ist unsere Technische Hotline: Mo. - Fr. 8:00 - 18:00 unter Tel.: 03925/9220 1800 erreichbar. Reparaturaufträge können auch direkt online unter www.technisat.de/reparatur, beauftragt werden. Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sie bitte ausschließlich folgende Anschrift: TechniSat Digital GmbH Service-Center Nordstr. -
Seite 14: Beschreibung Des Digitradio 650
Es kann ansonsten zu Empfangsstörungen kommen. Stellen Sie keine schweren Gegenstände auf das Gerät. Fassen Sie das DIGITRADIO 650 nur seitlich an, wenn Sie es hochheben. Achten Sie dabei darauf, den Subwoofer an der Unterseite nicht zu berühren oder zu beschädigen. -
Seite 15: Antenne Ausrichten
Wenn das Gerät längere Zeit nicht benutzt wird, z. B. vor Antritt einer längeren Reise, ziehen Sie den Netzstecker. > Verbinden Sie den DC-Stecker des Netzteils in die mit DC-IN Beschrifteten Buchse (17) auf der Rückseite des DIGITRADIO 650. > Stecken Sie den Netzstecker in eine Netzsteckdose. -
Seite 16: Batterien In Fernbedienung Einlegen
Wenn Sie wieder über die Lautsprecher hören möchten, ziehen Sie den Stecker des Kopfhörers aus der Kopfhörerbuchse des Gerätes. 6.6 Musikwiedergabe auf externe Geräte Sie können die Musikwiedergabe des DIGITRADIO 650 auf externen Geräten, wie z.B. einem AV-Verstärker wiedergeben. >... -
Seite 17: Allgemeine Geräte- Funktionen
7 Allgemeine Geräte- Funktionen Sie können Einstellungen und Funktionen sowohl mit den Tasten am Gerät wie auch mit der Fernbedienung vornehmen. Die Beschreibung der Bedienung in dieser Bedienungsanleitung erfolgt mit den Tasten der Fernbedienung. 7.1 Gerät einschalten > Durch Drücken der Taste VOLUME/ (4) am Gerät bzw. -
Seite 18: Displayanzeigen Aufrufen
Dieser Modus wird in der Statusleiste durch ein entsprechendes Icon signalisiert. > Ein erneutes Drücken der Taste MUTE schaltet die Lautstärke wieder ein. 7.6 Displayanzeigen aufrufen > Durch mehrmaliges Drücken der Taste INFO (20), während Sie eine Quelle wiedergeben, können Sie einige Zusatzinformationen einblenden und durchschalten. -
Seite 19: Quellenwahl
Wählen Sie mit den Tasten oder die gewünschte Quelle aus, und bestätigen Sie Ihre Auswahl mit OK. 9 Internet-Radio und Podcasts Das DIGITRADIO 650 ist mit einem Internet-Radio Empfänger ausgestattet. Um Internet-Radio Stationen/Sender/Podcasts empfangen zu können, benötigen Sie einen WLAN-Router mit Internet-Zugang. -
Seite 20: Internetradio-Sender Zu Den Favoriten Hinzufügen
Um Zusätzliche Informationen zum aktuell wiedergegebenen Sender zu erhalten, drücken Sie mehrmals die Taste INFO (Punkt 7.6). 9.2 Internetradio-Sender zu den Favoriten hinzufügen Der Favoritenspeicher kann bis zu 20 Stationen speichern. Die gespeicherten Sender bleiben auch nach einem Stromausfall erhalten. >... -
Seite 21: Musik Abspielen (Usb Medien)
Ihrem Amazon-Konto einloggen. 12 Musik abspielen (USB Medien) Sie haben die Möglichkeit, Musik-Medien auf einem USB Datenträger, über das DIGITRADIO 650 abzuspielen. Hierzu muss das USB Medium am USB Anschluss (18) angeschlossen sein. > Drücken Sie die Taste MODE so oft, bis [USB] im Display angezeigt wird. -
Seite 22: Dab+ Radio
13 DAB+ Radio 13.1 Was ist DAB+ DAB+ ist ein neues digitales Format, durch welches Sie kristallklaren Sound ohne Rauschen hören können. Anders als bei herkömmlichen Analogradiosendern werden bei DAB+ mehrere Sender auf ein und derselben Frequenz ausgestrahlt. Dies nennt man Ensemble oder Multiplex. -
Seite 23: Senderliste Aufrufen
Werden Sender auf der gewählten Frequenz übertragen, wird dies am Stabilitätsbalken dargestellt (siehe auch Punkt 13.8). Befinden Sich diese Sender noch nicht in Ihrer Senderliste, werden diese jetzt dort gespeichert. 13.4 Senderliste aufrufen > Mit der Senderliste können Sie die gefundenen Sender am Gerät prüfen und wiedergeben. -
Seite 24: Dynamic Label Plus
Mindestsignalstärke Sender, deren Pegel unterhalb der erforderlichen Mindestsignalstärke liegt, senden kein ausreichendes Signal. Richten Sie die Antenne ggf. wie unter Punkt 6.2 beschrieben aus. Mehrfaches Drücken der INFO-Taste schaltet durch verschiedene Informationen, wie z.B. Programmtyp, Multiplexname, Frequenz, Signalfehlerrate, Datenbitrate, Programmformat, Datum. 13.9 Dynamic Label Plus Falls vom Programmanbieter unterstützt, erlaubt der Dynamic Label Plus Dienst beispielsweise den Namen der aktuellen Sendung oder den Titel und Interpreten... -
Seite 25: Ukw-Radio
> Wählen Sie eine Sortierart mit oder und bestätigen Sie Ihre Auswahl mit Sie haben die Wahl zwischen: Alphanumerisch oder Anbieter. 14 UKW-Radio 14.1 UKW-Radiobetrieb einschalten > Drücken Sie die Taste MODE so oft, bis [FM-Radio] im Display angezeigt wird. Oder Drücken Sie die Taste FM (13) auf der Fernbedienung. -
Seite 26: Mono/Stereo Einstellen
Wird ein UKW-Sender mit ausreichend starkem Signal gefunden, stoppt der Suchlauf und der Sender wird wiedergegeben. Wird ein RDS-Sender empfangen erscheint der Sendername und ggf. der Radiotext. Für die Einstellung schwächerer Sender benutzen Sie bitte die manuelle Senderwahl. Sie können im Menü > Suchlauf-Einstellung einstellen, ob der Suchlauf nur starke Sender findet (Nur kräftige Sender). -
Seite 27: Bluetooth
Wie Sie Bluetooth an Ihrem Musik-Player aktivieren, entnehmen Sie bitte der entsprechenden Bedienungsanleitung des Gerätes, welches Sie mit dem DIGITRADIO 650 koppeln möchten. Bitte beachten Sie, dass sich immer nur 1 Gerät mit dem DIGITRADIO 650 verbinden kann. Beachten Sie, die maximale Bluetooth-Reichweite von 10 Metern nicht zu überschreiten, um eine einwandfreie Wiedergabequalität zu gewährleisten. -
Seite 28: Audio/Mp3 Cds Abspielen
16 Audio/MP3 CDs abspielen 16.1 Allgemeine Informationen zu CD’s/MP3 CD’s Das DIGITRADIO 650 ist für Musik-CDs geeignet, die mit Audio-Daten (CD-DA oder MP3 für CD-R und CD-RW) bespielt sind. MP3-Formate müssen mit ISO 9660 Level 1 oder Level 2 erstellt werden. Multisession-CDs können nicht gelesen werden. -
Seite 29: Cd Abspielen
Die Wiedergabequalität bei MP3-CDs ist von der Einstellung der Bitrate und der verwendeten Brenn-Software abhängig. 16.3 CD abspielen > Wechseln Sie durch Drücken der Taste MODE in den CD-Player -Modus. > Im Display wird [CD] angezeigt. > Schieben Sie eine CD mit der bedruckten Seite nach oben zeigend vorsichtig in den CD-Einschub, bis die CD automatisch eingezogen wird. -
Seite 30: Wiederholen Funktion
Alternativ: > Verbinden Sie das externe Gerät mit dem LINE-IN-Anschluss (14, Stereo- Cinch-Kabel R/L) an der Rückseite des DIGITRADIO 650. > Wählen Sie mit der Taste MODE den Audioeingang AUX-IN oder LINE-IN, je nachdem an welchem Anschluss das externe Gerät angeschlossen wurde. Im Display wird [Aux-In] bzw. -
Seite 31: Erweiterte Funktionen
45, 60 Minuten den Zeitraum einstellen, nach dem sich das Gerät in jeder Betriebsart in Standby schaltet. In der Statusleiste des Displays erscheint ein Mond-Symbol mit der noch zur Verfügung stehenden Zeit, bis sich das DIGITRADIO 650 in Standby schaltet. 18.2 Wecker >... -
Seite 32: Wecker Nach Alarm Ausschalten
Schlummer-Zeit erneut. Die Schlummer-Zeit kann durch mehrmaliges Drücken der Taste SNOOZE erhöht werden (5, 10, 15..Minuten). 19 Ladefunktion externer Geräte Das DIGITRADIO 650 verfügt über eine Kabelgebundene Ladefunktion und eine Kabellose Ladefunktion (nach Qi- Standard) externer Geräte wie z. B. Handys oder Smartphones. -
Seite 33: Kabelgebundenes Aufladen Externer Geräte
19.1 Kabelgebundenes Aufladen externer Geräte Verwenden Sie das Original Ladekabel (USB) Ihres externen Gerätes und stecken Sie den USB-Stecker in den USB-Anschluss (18) auf der Rückseite des DIGITRADIO 650. Das externe Gerät kann mit maximal 5 V und 1 A aufgeladen werden. -
Seite 34: Eigene Eq-Einstellung
20.1.1 Eigene EQ-Einstellung > Wählen Sie im Menü [Systemeinstellungen > Equalizer > Meine EQ- Einstellungen] und drücken Sie OK. Alternativ: Drücken Sie die Taste EQ (14) der Fernbedienung. > Wählen Sie [Bass], um den Bass anzuheben/abzuschwächen oder [Höhen], um die Höhen anzuheben/abzuschwächen. >... -
Seite 35: Wps-Verbindung
Wie Sie WPS an Ihrem Router aktivieren, entnehmen Sie bitte dessen Bedienungsanleitung. > Wählen Sie am DIGITRADIO 650 nach der Auswahl des WLAN-Netzes [Taste drücken]. Beachten Sie die Hinweise auf dem Display. > Starten Sie WPS an Ihrem Router, durch drücken der entsprechenden Taste. -
Seite 36: Zeiteinstellungen
20.4 Zeiteinstellungen > Drücken Sie die Taste MENU und wählen Sie anschließend [Hauptmenü] > [Systemeinstellungen] > [Zeit und Datum]. > Wählen Sie [Zeit-/Datumseinstellung], um die Uhrzeit und das Datum manuell einzustellen. Mit der Taste OK wählen Sie einen Wert aus. Mit den Tasten oder ändern Sie ihn. -
Seite 37: Software Update
Software-Version zu Verfügung steht. Wenn ein Software-Update gefunden wurde, befolgen Sie die Hinweise auf dem Display. Um Software-Updates zu finden und zu laden muss das DIGITRADIO 650 mit dem Internet verbunden sein. Schalten Sie das DIGITRADIO 650 während dem Updateprozess nicht aus! 20.8 Einrichtungsassistent... -
Seite 38: Info
> Stellen Sie sicher, dass sich das Gerät im Empfangsbereich des gewünschten WLAN-Netzes befindet, und dass Ihnen die Zugangsdaten vorliegen. In einigen Fällen mag es nötig sein, einige Einstellungen am Router vorzunehmen. Ziehen Sie in diesem Fall bitte die entsprechende Bedienungsanleitung zu Rate. -
Seite 39: Displaybeleuchtung
20.10 Displaybeleuchtung Sie können die Displayhelligkeit sowohl für den Betrieb als auch für Standby einstellen. > Drücken Sie die Taste MENU und wählen Sie anschließend [Hauptmenü] > [Systemeinstellungen] > [Beleuchtung]. > Wählen Sie [Betrieb] oder [Standby], um die Helligkeitseinstellung für den Betrieb oder den Standby-Modus vorzunehmen. -
Seite 40: Fehler Beseitigen
Gerät vom Stromnetz trennen und Gerät wieder mit Strom versorgen. Empfang über DAB+/FM ist Ändern Sie die Position der Antenne oder schlecht. des DIGITRADIO 650. Gerät lässt sich nicht bedienen. Gerät vom Stromnetz trennen und Gerät wieder mit Strom versorgen. Keine WLAN-Verbindung möglich Starten Sie den WLAN-Assistenten erneut und überprüfen Sie die richtige Eingabe des... -
Seite 41: Technische Daten / Herstellerhinweise
Luftfeuchtigkeit (nicht kondensierend) Gewicht ~ 4,58 kg Abmessungen (BxTxH) 450 x 265 x 140 mm Technische Daten des mitgelieferten Netzteils Hersteller TechniSat Digital GmbH, Julius-Saxler- Straße 3, D-54550 Daun Modellkennung BQ60A-1803300-G Eingangsspannung AC 100 - 240 V Eingangswechselstromfrequenz 50/60 Hz... -
Seite 42: Entsorgungshinweise
24 Entsorgungshinweise Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem “Dualen System” zu. Dieses Produkt ist entsprechend der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet und darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. - Seite 44 07122021ORV2...
