simu DMI5 Hz Originalanleitung Seite 16

Deze handleiding is geldig voor alle uitvoeringen van de motorisaties DMI5 Hz/DMI6 Hz die in de actuele catalogus zijn opgenomen.
Toepassingsgebied: De motorisaties DMI5 Hz/DMI6 Hz zijn ontworpen voor het motoriseren van elke type rolluik, buitenzonwering
zonder cassette. Het gemotoriseerde systeem moet geïnstalleerd worden door een erkende installateur van automatiseringssystemen in
woningen, in overeenstemming met de instructies van SIMU en met de van het land van gebruik geldende normen en met name met de
norm voor rolluiken EN13659, buitenzonweringen EN 13561.
Verantwoordelijkheid: Voordat de motorisatie geïnstalleerd en gebruikt wordt, moet deze handleiding zorgvuldig gelezen wor-
den. Houd u altijd aan de aanwijzingen die in deze handleiding staan. Houd u ook altijd aan de gedetailleerde voorschriften die in het
bijgevoegde document «Veiligheidsvoorschriften» staan. De motorisatie moet geïnstalleerd worden door een erkende installateur van
automatiseringssystemen in woningen, in overeenstemming met de instructies van SIMU en met de in het land van gebruik geldende
wet- en regelgeving. Leder gebruik van de motorisatie buiten het hierboven beschreven toepassingsgebied is verboden. Hierdoor en
door het niet opvolgen van de instructies die in deze handleiding en in het bijgevoegde document «Veiligheidsvoorschriften» staan,
vervalt de aansprakelijkheid en de garantie van SIMU. De installateur moet de klant informeren over de voorwaarden voor het gebruik
en het onderhoud van de motorisatie en moet hem/haar, na de installatie van de motorisatie, de aanwijzingen voor het gebruik en het
onderhoud, evenals het bijgevoegde document «Veiligheidsvoorschriften», overhandigen. Servicewerkzaamheden aan de motorisatie-
mogen alleen uitgevoerd worden door een erkende installateur van automatiseringssystemen in woningen. Raadpleeg, bij twijfel tijdens
de installatie van de motorisatie of voor aanvullende informatie uw SIMU leverancier of ga naar de website www.simu.com.
Installatie
1
Verplichte voorschriften voor de erkende installateur van automatiseringssystemen in woningen die de installatie van
de motorisatie uitvoert:
- Bedradingsvoorschriften worden voorgeschreven volgens de nationale normen of IEC 60364 normen.
- Kabels die door een metalen schot lopen moeten beschermd en geïsoleerd worden door een doorvoerrubber of.
- De Kabel van de motorisatie kan niet gedemonteerd worden. Stuur de motorisatie in geval van beschadiging van de kabel
terug naar de aftersales.
Adviezen: Bewaar een minimum afstand van 20 cm tussen twee motor DMI Hz. Bewaar een minimum afstand van 30 cm
tussen een motor DMI Hz en een zender Hz. Een radiotoepassing (bij. hi-fi hoofdtelefoon) die gebruikt maakt van dezelfde
frequencie (433,42 MHz) kan de performance van onze producten nadelig beïnvloeden.

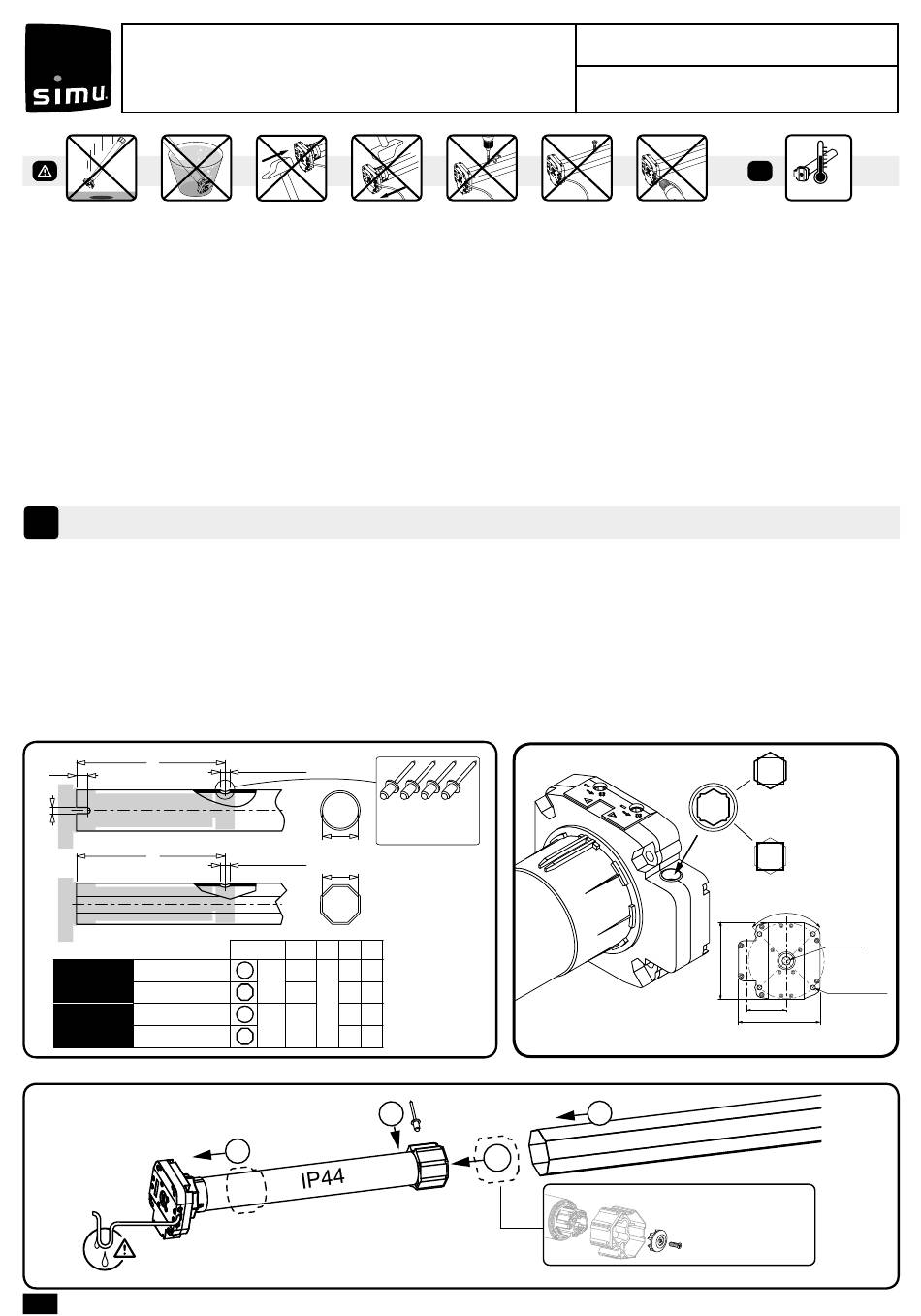

Het Boren van de gaten:
A
C
D
A
DMI5 Hz
• 25/17
10/17
• 50/12
35/17
230V ~ 50Hz
DMI6 Hz
60/12 • 80/12
100/12 • 120/12
230V ~ 50Hz
Installatie:
1/5
DMI5 Hz / DMI6 Hz
(230V~50Hz)
4 x ØB / 90°
STAAL
Ø4,8 x 10
Ø min.
4 x ØB / 90°
T min.
Ø / T min. A B C D
716 26 4,2
47
756 - -
5
36 8
60 836
- -
4
1
NL-
VERTALING VAN DE ORIGINELE HANDLEIDING
S.A.S. au capital de 5 000 000 € - Z.I. Les Giranaux
BP71 - 70103 Arc-Les-Gray CEDEX
RCS GRAY B 425 650 090 - SIRET 425 650 090 00011
n° T.V.A CEE FR 87 425 650 090
3
2
Nm ≥ 60 & ALUMINIUM WHEEL
5008554I
i
-20°C / +60°C
7 mm
+
6 mm
4 x 90°
Ø12 x 20
92
4 x Ø 6,4 / Ø86
41,7
92
DMI5 Hz : 9910004
DMI6 Hz : 9910062
