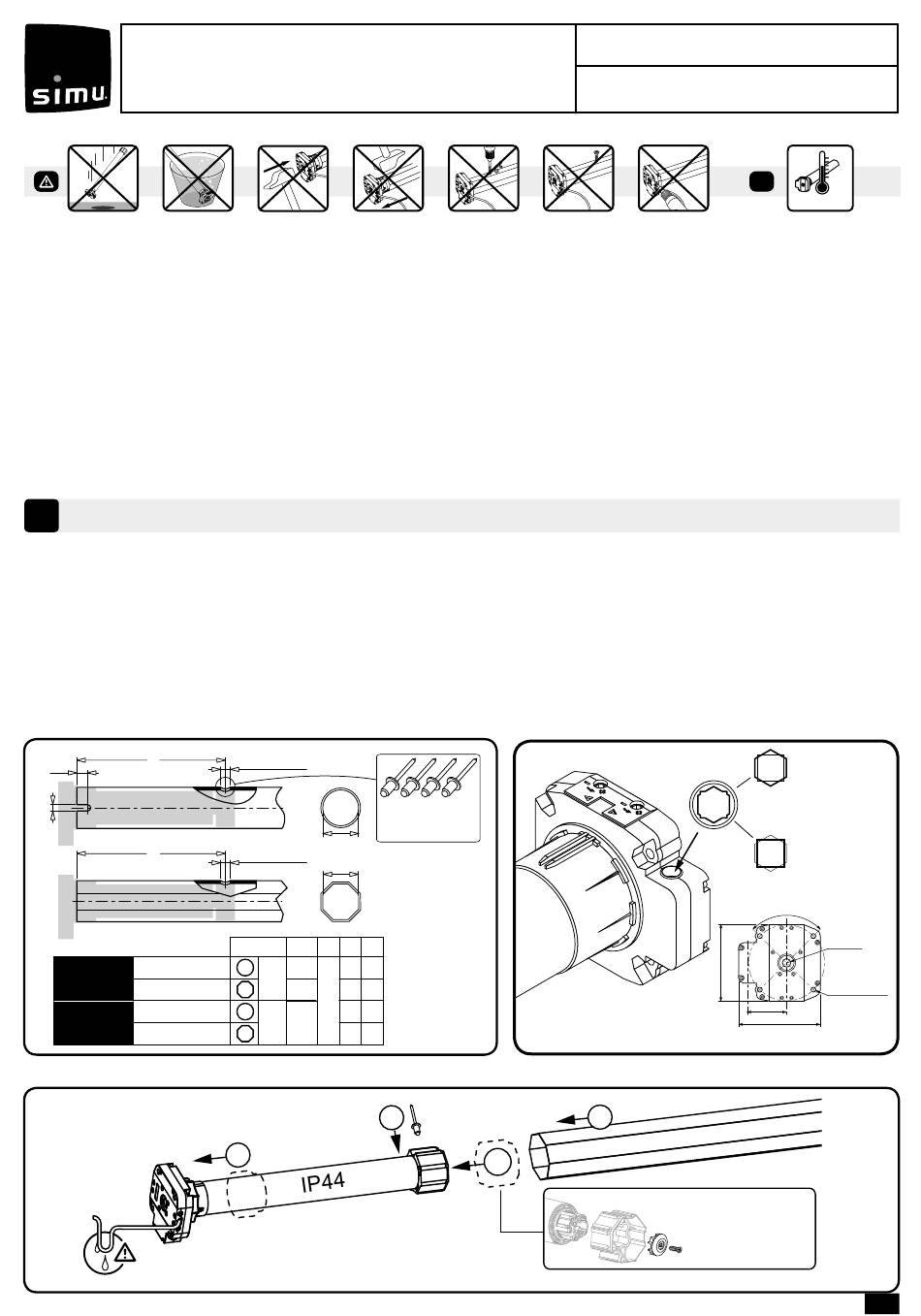

simu DMI5 Hz Originalanleitung Seite 11

Diese Anleitung gilt für alle Antriebe vom Typ DMI5 Hz/DMI6 Hz deren Ausführungen im aktuellen Katalog zu finden sind.
Bestimmungsgemäße Verwendung: Die Antriebe DMI5 Hz/DMI6 Hz wurden für den Antrieb aller Arten von Rollläden, von Außenmarkisen
ohne Kassette. Der Installateur, ein Fachmann für Gebäudeautomation, muss sicherstellen, dass die Installation des Antriebs nach Montage
den geltenden Vorschriften des Orts der Inbetriebnahme entspricht. Hierzu gehören insbesondere die Norm(en): EN13659 (Rollläden), und EN
13561 (Außenjalousien).
Haftung: Lesen Sie bitte vor der Montage und Verwendung des Antriebs diese Installationsanleitung sorgfältig durch. Beachten Sie
außer den Anweisungen in dieser Anleitung auch die detaillierten Hinweise im beiliegenden Dokument «Sicherheitshinweise». Die Installation
des Antriebs muss von einem Fachmann für Gebäudeautomation unter Einhaltung der Anweisungen von SIMU und der am Ort der Inbetrieb-
nahme geltenden Vorschriften ausgeführt werden. Jede Nutzung des Antriebs zu Zwecken, die über den im vorliegenden Dokument beschrie-
benen Anwendungsbereich hinausgehen, ist untersagt. Jede Missachtung dieser sowie aller anderen in dieser Anleitung und im beiliegenden
Dokument «Sicherheitshinweise» enthaltenen Anweisungen führt zum Ausschluss jeglicher Haftung und Gewährleistungsansprüche durch
SIMU. Der Installateur hat seine Kunden auf die Nutzungsund Wartungsbedingungen des Antriebs hinzuweisen und ihnen diese sowie das
beiliegende Dokument «Sicherheitshinweise» nach Abschluss der Installation des Antriebs auszuhändigen. Wartungs- und Reparaturarbeiten
für den Antrieb dürfen ausschließlich von Fachleuten für Gebäudeautomation ausgeführt werden. Für Fragen zur Installation des Antriebs
und weiterführende Informationen wenden Sie sich bitte an Ihren SIMU-Ansprechpartner oder besuchen Sie unsere Website www.simu.com.
Installation
1
Hinweise, die die installierende Fachkraft zu beachten hat:
- Die Verdrahtung muss internationalem oder dem IEC60364 Standard entsprechen.
- Alle Kabel, die in Kontakt mit einer metallischen Wandung geraten könnten, müssen mit einer Hülse oder Ummantelung
geschützt und isoliert werden.
- Das Kabel des Antriebes kann nicht demontiert werden. Wenn es beschädigt ist, müssen Sie den Antrieb zum Kundendienst
bringen.
Empfehlungen: Halten Sie eine Mindestdistanz von 20 cm zwischen zwei DMI Hz Motoren ein. Halten Sie eine Mindestdistanz
von 30 cm zwischen DMI Hz Motoren und Hz- Funksendern ein. Ein Radiogerät, das die gleiche Frequenz nutzt (433,42 MHz),
könnte die Leistung des Produkts stören (z.B. Hi-Fi Radio-Kopfhörer).
Bohrungen im Rollladenwelle:
A
C
D
A
DMI5 Hz
10/17 • 25/17
35/17 • 50/12
230V ~ 50Hz
DMI6 Hz
• 80/12
60/12
100/12 • 120/12
230V ~ 50Hz
Montage:
DMI5 Hz / DMI6 Hz
(230V~50Hz)
4 x ØB / 90°
STAHL
Ø4,8 x 10
Ø min.
4 x ØB / 90°
T min.
Ø / T min. A B C D
716 26 4,2
47
756 - -
5
36 8
60 836
- -
4
1
DE- ORIGINALANLEITUNG
S.A.S. au capital de 5 000 000 € - Z.I. Les Giranaux
BP71 - 70103 Arc-Les-Gray CEDEX
RCS GRAY B 425 650 090 - SIRET 425 650 090 00011
n° T.V.A CEE FR 87 425 650 090
3
2
Nm ≥ 60 & ALUMINIUM WHEEL
5008554I
i
-20°C / +60°C
7 mm
+
6 mm
4 x 90°
Ø12 x 20
92
4 x Ø 6,4 / Ø86
41,7
92
DMI5 Hz : 9910004
DMI6 Hz : 9910062
