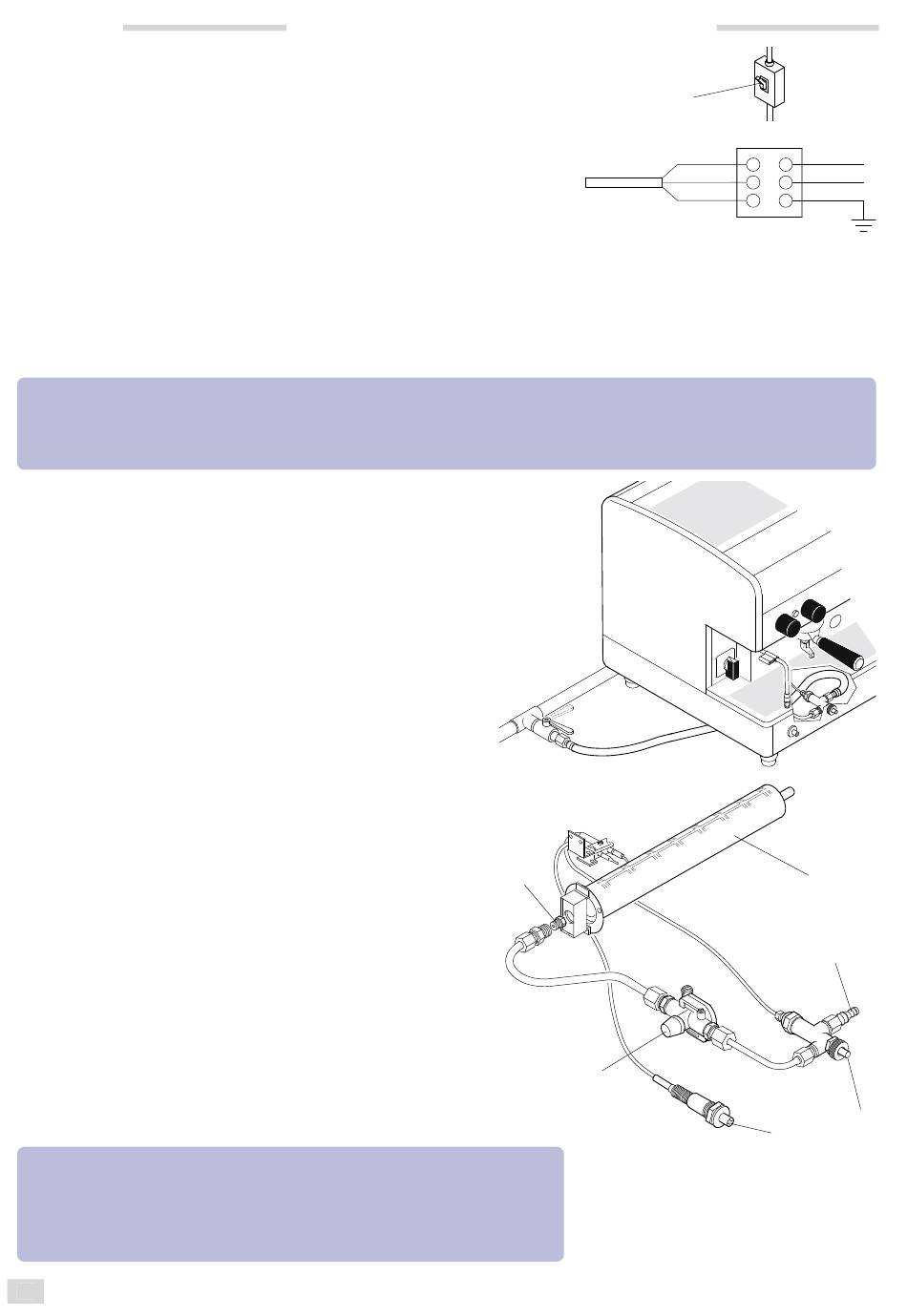

3.4 ELEKTRISCHER ANSCHLUSS

Es ist ratsam auf der elektrischen Leitung einen Haupttrennschalter (A) zu installieren

Maschine mit INTERNER MOTORPUMPE

Das Versorgungskabel wie im Kapitel "Elektrische Schaltpläne" angegeben, anschliessen
(das Kabel ist im Querschnitt und die Anzahl der Adern richten sich nach der Leistung und
der Spannung der Maschine).
Maschine mit ÄUSSERER MOTORPUMPE
1) Das Kabel der Motorpumpe (kleinerer Schnitt) am Verbinder des Aussenmotors
anschliessen, wie hier im seitlich abgebildeten Schaltplan angegeben.
2) Das Versorgungskabel der Maschine (grösserer Schnitt) wie im Kapitel "Elektrische
Schaltpläne" beschrieben. anschliessen.
ACHTUNG
Vor dem Netzkabel der Maschine, immer erst das Kabel der Motorpumpe anschliessen, dabei den genannten Schaltplan
beachten. Das Nichtbeachten der oben genannten Verfahrensweise kann zu schweren Schäden an der Maschine und/oder
der Motorpumpe führen und die Garantie verfallen lassen. Alle elektrischen Anschlüsse ohne Netzspannung vornehmen.

3.5 GASANSCHLUSS (falls vorgesehen)

Vor der Gasanlage einen Druckminderer installieren. Die Maschine mit Gasbetrieb
gibt den Rauch der Verbrennung direkt an den Aufstellungsraum ab; deshalb
dürfen die gasbetriebenen Maschinen nicht in Räumen unter 12 m
werden, wie in den Normen UNI 7129 e UNI 7131 beschrieben ist.
Auf der Rohrleitung zur Maschine muss ein Absperrhahn eingebaut werden. Falls
für den Anschluss keine steifen Rohre sondern biegsame verwendet werden,
müssen diese der Norm UNI 7140 entsprechen. Die besagten biegsamen Rohre
dürfen nicht länger als ein Meter sein und müssen gut an der Gummihalterung
mit einer Sicherheitsschelle (UNI 7141) befestigt sein, sie dürfen sich nicht in
der Nähe potentieller Wärmequellen befinden, keine Temperaturen über 50°C
erreichen, nicht gezogen oder verdreht werden, keine Engstellen aufweisen,
sie müssen über ihre gesamte Länge kontrollierbar sein und dürfen nicht mit
schneidenden Gegenständen oder scharfen Kanten in Berührung kommen.
Die Maschine wird mit bereits montierter Methangasdüse geliefert; die Düse für
Flaschen- oder Stadtgas liegt bei. Bevor der Brenner gezündet wird, prüfen,
ob die Düse für das verwendete Gas geeignet ist. Das Gaszufuhrrohr muss
mit einem Abstellhahn nahe der Maschine ausgerüstet sein (siehe beiliegenden
Gasschaltplan).
Am Hahnaustritt wird entweder ein biegsames Rohr oder ein steifes Kupferrohr
amgeschlossen. Der Rohranschluss an die Maschine muss entsprechend der
gültigen Normen des Aufstellungslandes ausgeführt werden. Falls der Anschluss
mit einem biegsamen Rohr ausgeführt wird, muss als erstes das Rohr in den
Gassicherheitsgummihalter geführt werden.
Will man einen steifen Anschluss haben, kann ein geglühtes Kupferrohr Ø6x8
verwendet werden, dass mit einem Gasnippel von 1/4 zur Gassicherheit ausge-
rüstet ist (vorher die Gummihalterung abnehmen).
ANMERKUNG
Für die Einstellung der Gasanlage, im Kapitel 12 nachschlagen .
Das Wasser im Kessel kann auf verschiedene Weise erhitzt werden: nur
elektrisch (Maschinen ohne Gasanlage), nur mit Gas (Version ALE), mit
gemischtem System : Gas + Strom (Maschinen mit Gasanlage).
12
Deutsch
Espresso-Kaffeemaschine - Anweisungen für den Techniker
3
installiert
A
C
C
Versorgungskabel Motorpumpe
MP
Klemme Motorpumpe
B
Blau
M
Braun
GV
Gelb-grün
5
3
1.
Gummihalterrohr
2.
Taste Gaszündung
3.
Selbstregulierung Gas
4.
Gassicherheit
5.
Düse
6.
Brenner
MP
B B
M M
GV GV
6
1
4
2
