For displays with a flat back
3-b
Für Bildschirme mit flacher Rückseite
* Use the matching screws and spacers for
your display.
* Benutzen Sie die für Ihren Bildschirm
passende Schrauben und Abstandshalter.
Display back
Bildschirm Rückseite
** Optional: If the screws "E, F, G" are too long, use the plastic spacers "C" (like in Step 3 A).
** Optional: Wenn die Schrauben "E, F, G" zu lang sind, verwenden Sie die Plastikzylinder / Abstandshalter "C" (wie im Schritt 3 A).
4

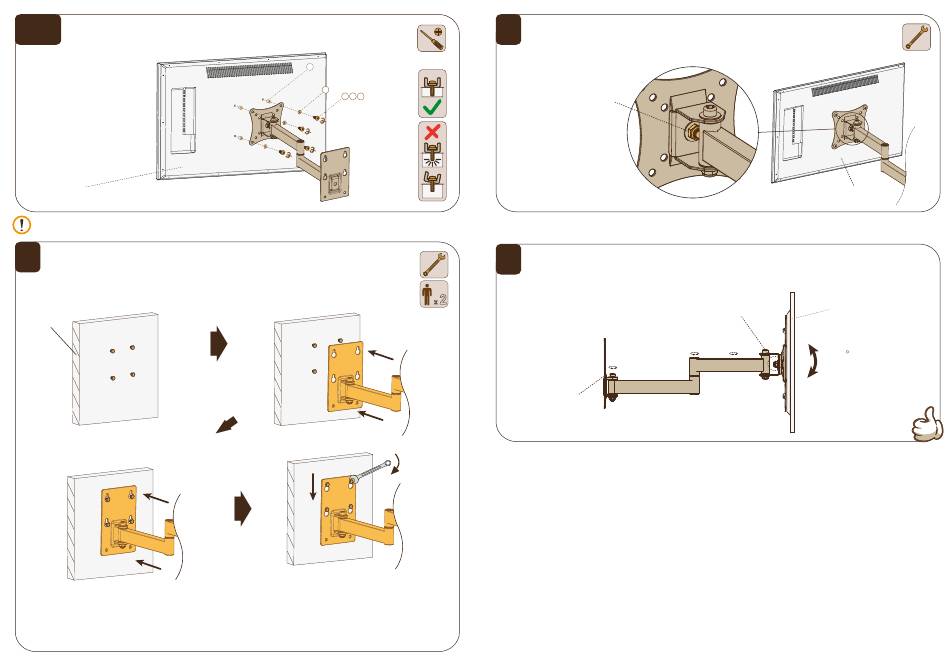

Attaching wall mount with display to wall
Anbringung der Wandhalterung mit dem Bildschirm an die Wand
Wall
Wand
Hang wall mount on to the wall screws „B" (fromt step 2). Then tighten all wall screws.
Wandhalterung auf die Wandschrauben „B" (aus dem Schritt 2) einhängen. Im Anschluss alle Wandschrauben
fest anziehen.
C
x4 **
D
x4
E F , G
,
x4 *
2
x
5
Tighten the screw for tilt adjustment
Arretierung der Neigungseinstellschraube
Adjust the desired tilt angle and
lock the screw for +/-15° tilt adjustment
Stellen Sie den gewünschten
Neigungsgrad ein (+/-15°) und ziehen
Sie die Schraube für die
Neigungsverstellung fest an.
6
Alignment options after installation (optional). Done!
Ausrichtung nach der Montage (optional). Fertig!
±90°
Wall
Wand
Sideview
Seitenansicht
Errors and Misprints are excepted.
Irrtümer und Tippfehler vorbehalten.
Display
Bildschirm
Display
Tilt adjustment screw
Bildschirm
Neigungsverstellschraube
±90°
±180°
