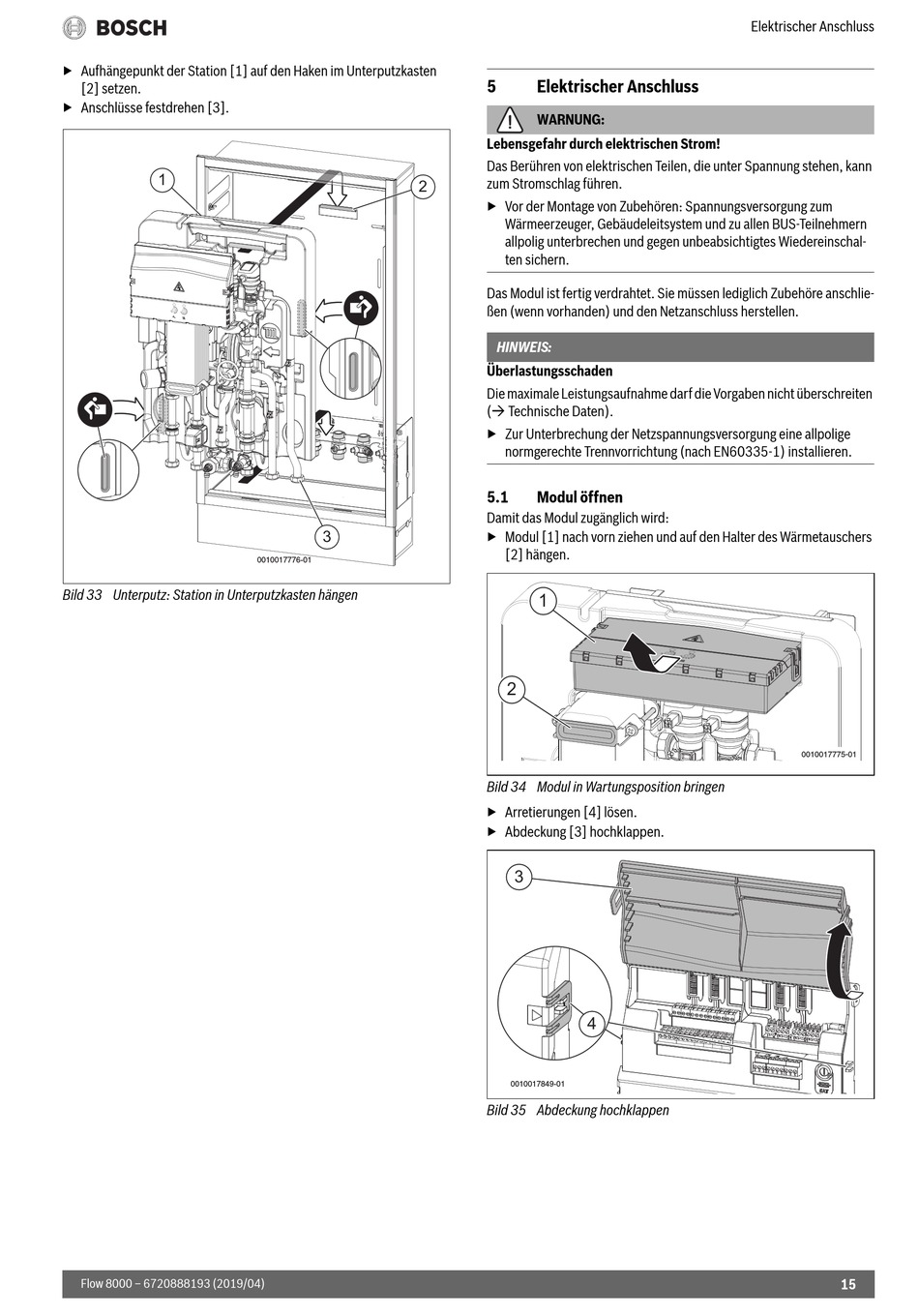

▶ Aufhängepunkt der Station [1] auf den Haken im Unterputzkasten
[2] setzen.
▶ Anschlüsse festdrehen [3].
1
Bild 33 Unterputz: Station in Unterputzkasten hängen
Flow 8000 – 6720888193 (2019/04)
2
3
0010017776-01
0010017776-01
5

Elektrischer Anschluss

WARNUNG:
Lebensgefahr durch elektrischen Strom!
Das Berühren von elektrischen Teilen, die unter Spannung stehen, kann
zum Stromschlag führen.
▶ Vor der Montage von Zubehören: Spannungsversorgung zum
Wärmeerzeuger, Gebäudeleitsystem und zu allen BUS-Teilnehmern
allpolig unterbrechen und gegen unbeabsichtigtes Wiedereinschal-
ten sichern.
Das Modul ist fertig verdrahtet. Sie müssen lediglich Zubehöre anschlie-
ßen (wenn vorhanden) und den Netzanschluss herstellen.
HINWEIS:
Überlastungsschaden
Die maximale Leistungsaufnahme darf die Vorgaben nicht überschreiten
( Technische Daten).
▶ Zur Unterbrechung der Netzspannungsversorgung eine allpolige
normgerechte Trennvorrichtung (nach EN60335-1) installieren.
5.1
Modul öffnen
Damit das Modul zugänglich wird:
▶ Modul [1] nach vorn ziehen und auf den Halter des Wärmetauschers
[2] hängen.
1
2
Bild 34 Modul in Wartungsposition bringen
▶ Arretierungen [4] lösen.
▶ Abdeckung [3] hochklappen.
3
4
0010017849-01
0010017849-01
Bild 35 Abdeckung hochklappen
Elektrischer Anschluss
0010017775-01
0010017775-01
15
