Angaben zum Produkt
2.2

Produktbeschreibung

Die Wohnungsstation F8001 wird zur Bereitstellung von Heizwärme und
Warmwasser in Gebäuden eingesetzt, die über Fernwärme oder zentrale
Heizungsanlagen versorgt werden.
Die Wohnungsstation F8001 wird in dieser Anleitung kurz Station ge-
nannt. Das EMS plus Zentralmodul wird kurz EMS-Modul genannt.
Neben Leistung wird die Station generell nach der Heizkreisversorgung
unterschieden:
• Station mit ungemischtem Heizkreis: Für Heizkörperheizung.
• Station mit gemischtem Heizkreis: Für Fußbodenheizung (mit integ-
rierter Pumpe und Einspritzschaltung).
Um die Abdeckung bei der wandhängenden Station abzunehmen:
▶ Schrauben unten [2] lösen und Abdeckung [1] nach oben aus dem
Rahmen nehmen.

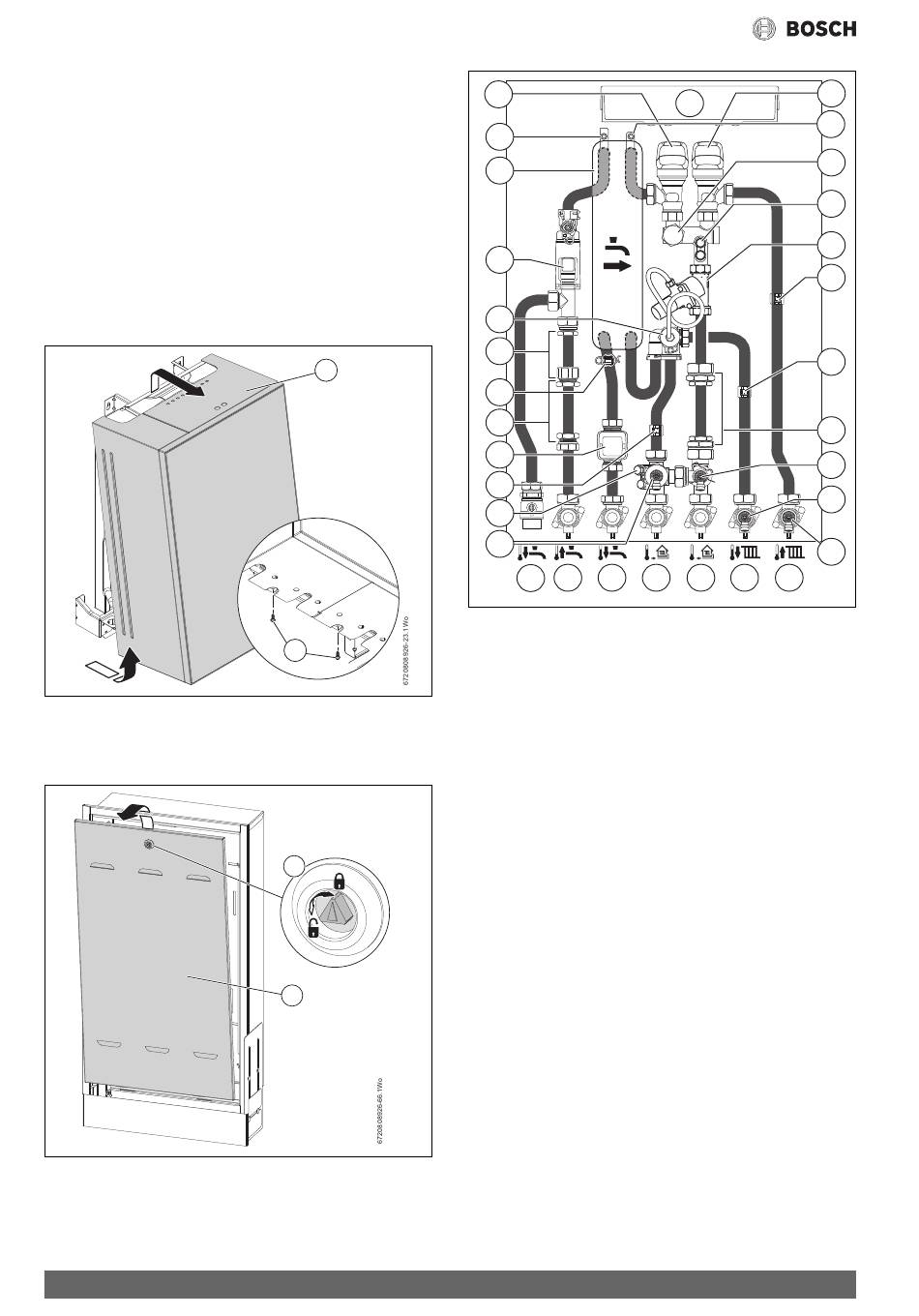

Bild 3 Abdeckung abnehmen, wandhängende Station
Um die Abdeckung bei der Station im Unterputzkasten abzunehmen:
▶ Arretierung [1] öffnen und Abdeckung [2] nach oben herausneh-
men.
Bild 4 Abdeckung abnehmen, Station im Unterputzkasten
4
1
2
1
2
1
33
32
31
30
29
28
27
26
25
24
23
22 21 20
0010025525-01 0010025525-01
Bild 5 Station mit ungemischtem Heizkreis
[1] Regelventil Warmwasser
[2] EMS-Modul
[3] Regelventil Heizung (mit Filter am Anschluss rechts)
[4] Entlüftungsventil Primärkreis
[5] Anschluss Hochtemperaturabgang Rücklauf (Zubehör)
[6] Anschluss Wärmemengenzähler Rücklauf (Zubehör)
[7] Differenzdruckregler (Einstellschraube nicht verändern!)
[8] Temperaturfühler Rücklauf NTC Primärkreis
[9] Verteiler und Rückschlagventil
[10] Temperaturfühler Vorlauf NTC Primärkreis
[11] Pumpe Heizkreis
[12] Adapter Wärmemengenzähler 130 × G1 / 110 × G¾ (Zubehör)
[13] Entleerhahn, hier Zubehör Thermischer Bypass möglich
[14] Entleerhahn Heizkreis Vorlauf
[15] Entleerhahn Heizkreis Rücklauf
[16] Anschluss Heizkreis Rücklauf G¾
[17] Anschluss Heizkreis Vorlauf G¾
[18] Anschluss Primärkreis Rücklauf G¾
[19] Anschluss Primärkreis Vorlauf G¾
[20] Anschluss Warmwasser (PWH) G¾
[21] Anschluss Kaltwasser (PWC) G¾
[22] Kaltwasserausgang (PWC)
[23] Entleerhahn und Filter
[24] Anschluss Fühler Vorlauf Wärmemengenzähler M10x1 (Zubehör)
[25] Temperaturfühler NTC Vorlauf Heizkreis
[26] Thermische Absicherung
[27] Adapter für Kaltwasserzähler, 110 × G¾ (Zubehör)
[28] Temperaturfühler NTC Warmwasser
[29] Wasserschlagdämpfer
[30] Anschluss Hochtemperaturabgang Vorlauf (Zubehör)
[31] Durchflussturbine und -begrenzer mit Filter
[32] Plattenwärmeübertrager (edelstahlgelötet)
[33] Entlüftungsventil Warmwasser
2
19 18 17 16
Flow 8000 – 6720888193 (2019/04)
3
4
5
6
7
8
10
12
13
14
15
