Einstellmodus
▶ Um die Pumpenkennlinie zu ändern, Pumpentaste länger als 2 Se-
kunden gedrückt halten. LED blinkt.
▶ Pumpentaste drücken, um zur nächsten Pumpenkennlinie zu wech-
seln.
▶ Pumpentaste nochmal drücken, um durch die Pumpenkennlinien zu
blättern.
▶ Um die letzte Einstellung zu speichern, Taste loslassen. Anzeige
wechselt in die Betriebsansicht.

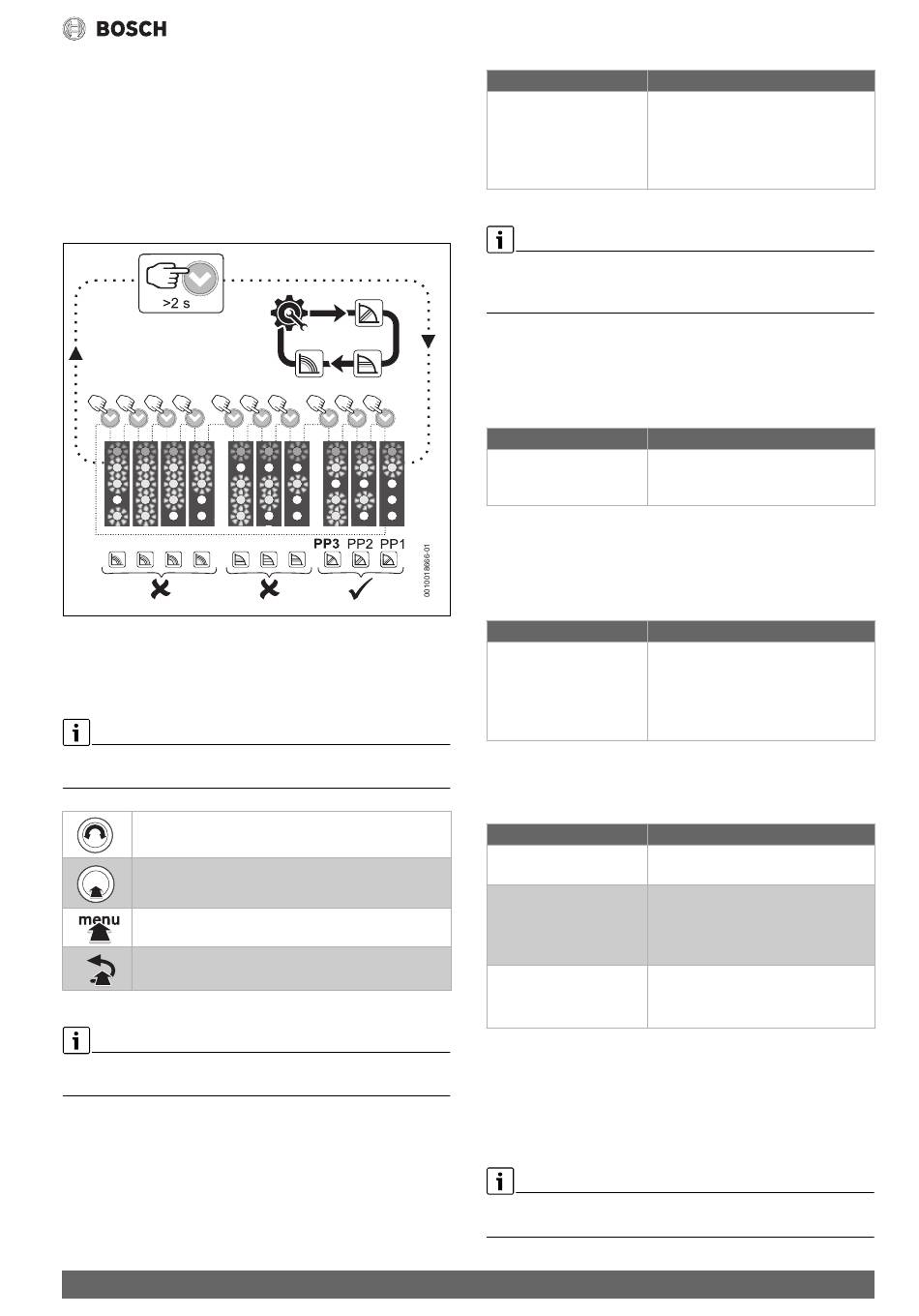

Bild 47 Einstellung der Pumpenkennlinie
6.5

Bedieneinheit einstellen: Wohnungsstation

Als Beispiel zeigen wir Ihnen die Einstellungen an der Bedieneinheit Lo-
gamatic CW400.
Die Bedienung der Bedieneinheit und die möglichen Einstellungen müs-
sen Sie der Anleitung der Bedieneinheit entnehmen.
▶ Auswahlknopf drehen, um einen Menüpunkt zu markie-
ren.
▶ Auswahlknopf drücken, um einen Menüpunkt anzuzei-
gen bzw. zu aktivieren.
▶ menu-Taste gedrückt halten, um das Servicemenü an-
zeigen zu lassen.
▶ Zurück-Taste drücken, um zur übergeordneten Menüe-
bene zu wechseln oder um Änderungen zu verwerfen.
Tab. 20 Bedienelemente an der Bedieneinheit
Die Wohnungsstation verhält sich im EMS-System wie ein Wärmeerzeu-
ger und wird im Menü als "Kessel" angezeigt.
Einstellung Heizung: Station mit ungemischtem Heizkreis
Geräte mit ungemischtem Heizkreisversorgung können die Vorlauftem-
peratur der Heizung nicht modulieren.
Um den Heizkomfort zu steuern:
▶ Raumtemperatur Leistung einstellen.
Flow 8000 – 6720888193 (2019/04)
Menüpunkt Beschreibung / Einstellungen
Servicemenü > Einstellun- • Außentemperaturgeführt
gen Heizung > Heizkreis 1 >
• Außentemperatur mit Fußpunkt
Regelungsart Heizkreis 1 >
• Raumtemperaturgeführt
Raumtemperatur Leistung
• Raumtemperatur Leistung
• Konstanttemperaturheizkreis
Tab. 21 Raumtemperatur Leistung einstellen
Wenn die Einstellung "Raumtemperaturgeführt" gewählt wird, funktio-
niert die Regelung als Ein- und Ausschalter. Hierbei ist das Regelventil
vollständig geöffnet oder geschlossen. Dadurch sinkt der Heizkomfort.
Einstellung Heizung: Station mit integrierter Pumpe
Der Pumpenbetrieb muss in einer Wohnungsstation nicht optimiert wer-
den.
▶ Pumpensparmodus deaktivieren (Nein auswählen).
Menüpunkt Beschreibung / Einstellungen
Servicemenü > Einstellun- • Ja (aktiviert)
gen Heizung > Heizkreis 1 >
• Nein (deaktiviert)
Pumpensparmodus
Tab. 22 Pumpensparmodus deaktivieren
Die Regelung moduliert die Vorlauftemperatur der Heizungspumpe, in
dem über die Heizungspumpe und die Stellung des Regelventils der er-
forderliche Durchfluss von Heizwasser in das System gesteuert wird.
▶ "Raumtemperaturgeführt" einstellen.
Menüpunkt Beschreibung / Einstellungen
Servicemenü > Einstellun- • Außentemperaturgeführt
gen Heizung > Heizkreis 1 >
• Außentemperatur mit Fußpunkt
Regelungsart Heizkreis 1
• Raumtemperaturgeführt
• Raumtemperatur Leistung
• Konstanttemperaturheizkreis
Tab. 23 Regelungsart Heizkreis ändern
Einstellungen der Wohnungsstation (nur bei CW400)
Servicemenü > Einstellungen Wohnungsstation > Parameter
Menüpunkt Beschreibung / Einstellungen
Rücklaufsolltemperatur • 0 - 90 °C
• 80 °C
Min.Ausschaltzeit Regelv.- Mindestausschaltzeit des Regelventils
ZH-Funktion zwischen zwei Heizungsanforderungen.
• 0 - 60 Minuten
• 3 Minuten
Regelventile kalib. Kalibrierung der Regelventile
• Aus (Normalbetrieb)
• Ein (Ventil kalibrieren)
Tab. 24 Parameter Wohnungsstation einstellen
Einstellung: elektronische Sommer-Bypass-Funktion (nur bei
CW400)
Voraussetzung:
▶ Option "Immer an - Warmwasser" einstellen: Hauptmenü > Warm-
wasser > Zeitprogramm > Betriebsart > Immer an - Warmwasser.
Die zusätzliche Warmwassermenge wird über den Wärmemengenzähler
registriert.
Inbetriebnahme
21
