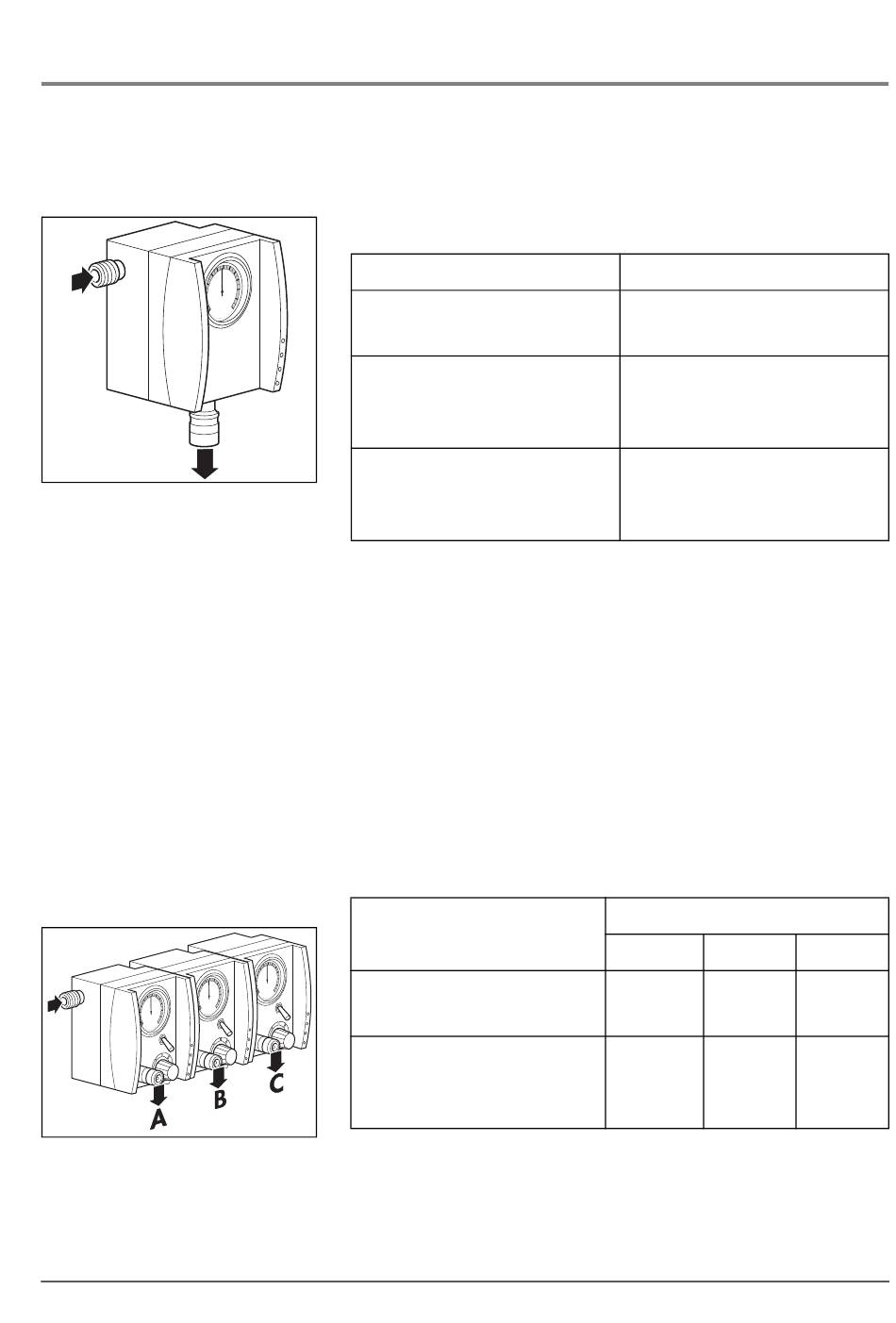

16.2 Externe Sauerstoff-Abgabemenge

Bei der Abgabe von Sauerstoff für andere Geräte gelten
folgende Abgabemengen.
MODUL Interface
Eingang
2,7 bar dynamischer Hinter-
druck bei 80 l/min
von WEINMANN
Emergency-Druckminderer
WM 1102/106
von WEINMANN
Emergency-Druckminderer
WM 30301

Mehrere Module

Wenn mehrere Module hintereinander geschaltet sind,
nimmt die Abgabemenge ab, je weiter das entsprechende
Modul von der Einspeisung des Sauerstoffes entfernt ist.
Dies liegt am erhöhten Strömungswiderstand, wenn der
Sauerstoff durch mehrere Module durchgeleitet wird.
Die angegebenen Werte beziehen sich darauf, daß nur
von einem Modul gleichzeitig Sauerstoff abgegeben wird.
Eingang
2,7 bar dynamischer Hin-
terdruck bei 80 l/min
von WEINMANN
Emergency-Druckminderer
WM 1102/106

Sauerstoff-Abgabemenge

mind. 70 l/min
mind.100 l/min
mind.90 l/min
Sauerstoff-Abgabemenge
A B
mind. mind.
76 l/min 73 l/min
mind. mind.
100 l/min 95 l/min
Technische Daten
C
mind.
70 l/min
mind.
90 l/min
