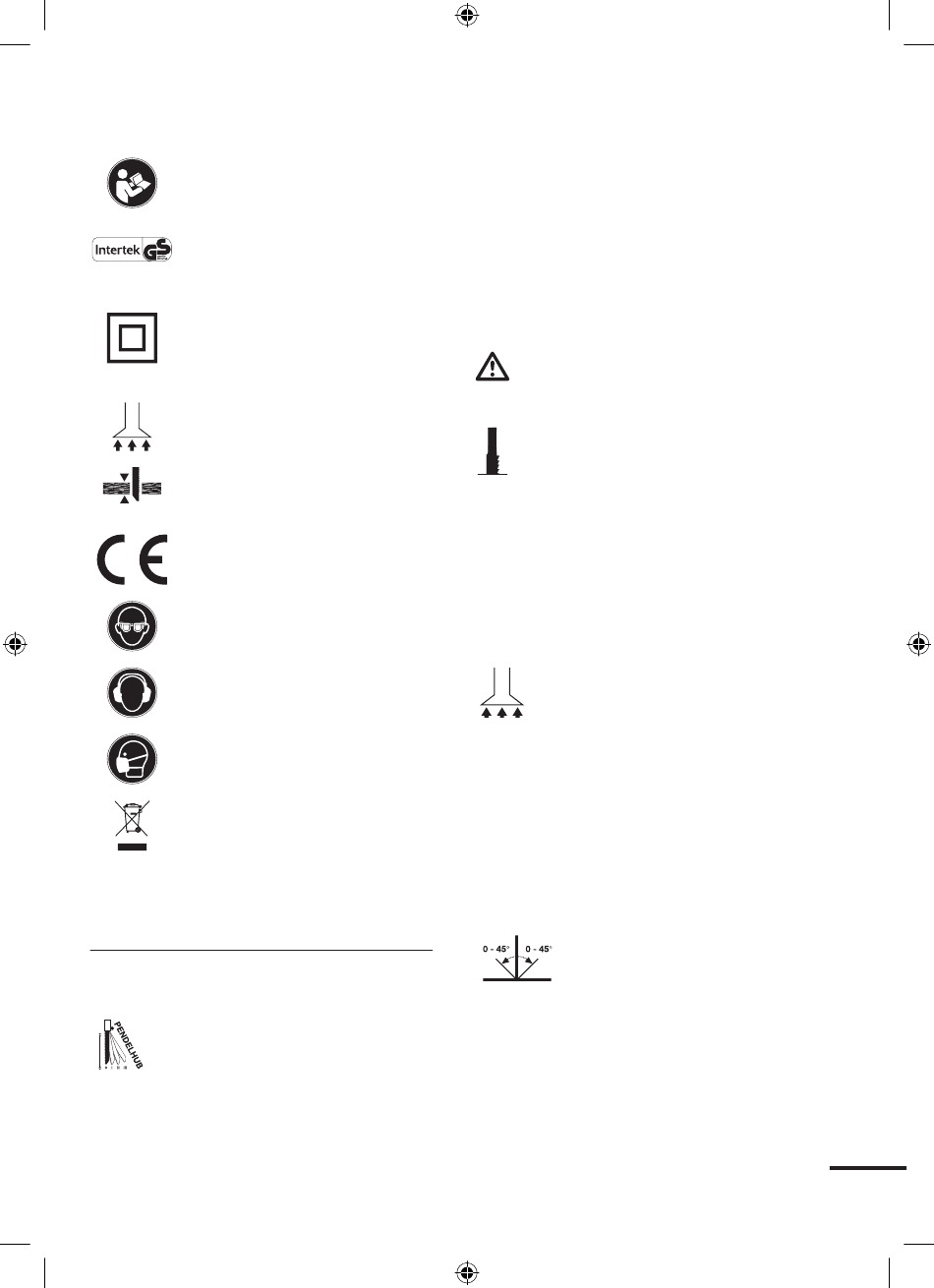

Znaczenie symboli bezpieczeństwa
Przeczytać instrukcję
eksploatacji!
Dobrowolny certyfikat jakości
„Geprüfte Sicherheit" (spraw-
dzone bezpieczeństwo)
Elektronarzędzie – klasa
ochronności II (izolacja
podwójna)
Przyłącze odsysania pyłu
Maksymalna głębokość cięcia
w drewnie
max. 65 mm
Urządzenie spełnia
obowiązujące dyrektywy UE
WWażne! Stosować okulary
ochronne!
Ważne! Stosować środki
ochrony słuchu!
Ważne! Stosować maskę
przeciwpyłową!
Nie usuwać z odpadami
domowymi!
7 – Montaż i czynności
regulacyjne
Regulacja wychylenia brzeszczotu
Możliwość ustawienia ruchu
oscylacyjnego (P) brzeszczotu
(od 0 dla twardych do 3 dla mięk-
kich materiałów) poprawia dopasowanie
maszyny do danego materiału. Powoduje
to jednocześnie ochronę brzeszczotu,
5403120-Pendelhub_man.indd 59
poprawę wyrzutu trocin oraz znaczną
redukcję ciepła wytwarzanego przez
tarcie.
Regulacja wychylenia brzeszczotu możli-
wa jest także przy włączonej maszynie.
Zalecenia dotyczące ustawień urządze-
nia, patrz rys. 4.
Mocowanie brzeszczotu
UWAGA! Wyciągnąć wtyczkę
sieciową.
Odkręcić obie śruby mocujące przy
uchwycie brzeszczotu (10) za pomo-
cą klucza imbusowego (11) (rys. 2).
Wprowadzić brzeszczot w rowki mocują-
ce do oporu, tak aby spód dobrze przy-
legał do rowka rolki prowadzącej (8).
Ponownie mocno dokręcić śruby mocu-
jące.
Odsysanie pyłu
Podłączyć wąż ssący odkurzacza
domowego do otworu odsysania
(4) wyrzynarki, ewentualnie zasto-
sować dołączony adapter (12). Adapter
należy mocno wcisnąć wraz z uszczelką
w rowek prowadzący otworu odsysania
i zamocować lekko obracając.
Ściągnięta na dół osłona (10) zwiększa
skuteczność odsysania pyłu.
Cięcia kątowe i ukośne
Stopa wyrzynarki (5) jest
fabrycznie ustawiona w pozycji
środkowej (0°). W celu usta-
wienia cięć kątowych i ukośnych należy
odkręcić śrubę mocującą stopy wyrzy-
narki za pomocą klucza regulacyjnego
(rys. 3) i wysunąć stopę wyrzynarki
z pozycji ustalonej do przodu. Ustawić
kąt cięcia (6) przez zaginanie w prawo
lub w lewo. Kąty 0°, 15°, 30° i 45° są
59
