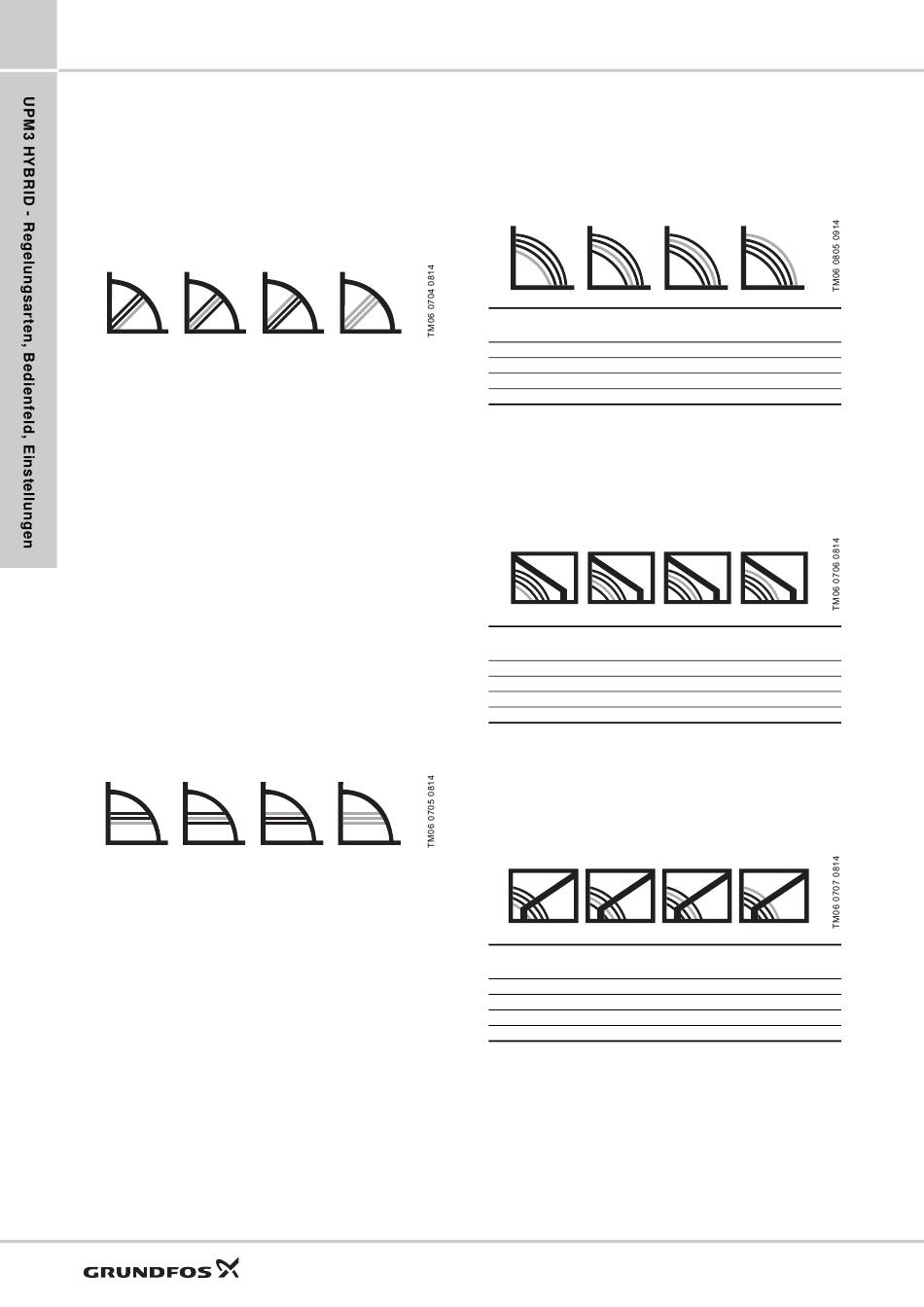

Beschreibung der Regelungsarten

Proportionaldruck
Die Förderhöhe (der Druck) wird mit abnehmendem
Volumenstrom abgesenkt und mit zunehmendem Volu-
menstrom erhöht.
Der Betriebspunkt der Pumpe bewegt sich auf der
gewählten Proportionaldruck-Regelkurve in Abhängig-
keit des Anlagenwiderstands auf und ab.
• PP1: Untere Proportionaldruck-Regelkurve
• PP2: Mittlere Proportionaldruck-Regelkurve
• PP3: Obere Proportionaldruck-Regelkurve
• AUTO : Bereich zwischen oberer und unterer
ADAPT
Proportionaldruck-Regelkurve.
Die AUTO -Funktion ermöglicht der Pumpe, die
ADAPT
Förderleistung automatisch innerhalb eines vorgege-
benen Regelbereichs an den Bedarf anzupassen.
Sie dient zur
• automatischen Anpassung der Pumpenleistung an
die Anlagengröße.
• zur automatischen Anpassung der Pumpenleistung
an die zeitlichen Leistungsschwankungen.
Bei der Einstellung AUTOAUTO
mit der Proportionaldruckregelung läuft die Pumpe auf
einer Proportionaldruck-Regelkurve.
Konstantdruck
Die Förderhöhe (der Druck) wird unabhängig vom
Volumenstrom konstant gehalten.
Der Betriebspunkt der Pumpe bewegt sich auf der
gewählten Konstantdruck-Regelkurve in Abhängigkeit
des Wärmebedarfs hin und her.
• CP1: Untere Konstantdruck-Regelkurve
• CP2: Mittlere Konstantdruck-Regelkurve
• CP3: Obere Konstantdruck-Regelkurve
• AUTO : Bereich zwischen oberer und unterer
ADAPT
Konstantdruck-Regelkurve
Die AUTO -Funktion ermöglicht der Pumpe, die
ADAPT
Förderleistung automatisch innerhalb eines vorgege-
benen Regelbereichs an den Bedarf anzupassen.
Sie dient zur
• automatischen Anpassung der Pumpenleistung an
die Anlagengröße.
• zur automatischen Anpassung der Pumpenleistung
an die zeitlichen Leistungsschwankungen.
Bei der Einstellung AUTO
Konstantdruckregelung läuft die Pumpe auf einer Kon-
stantdruck-Regelkurve.
20
in Verbindung
ADAPT
in Verbindung mit der
ADAPT
Konstantkennlinie
Die Pumpe läuft auf einer Konstantkennlinie mit kons-
tanter Drehzahl bzw. mit konstanter Leistung.
Der Betriebspunkt der Pumpe bewegt sich auf der
gewählten Konstantkennlinie in Abhängigkeit des Volu-
menstroms auf und ab.
UPM3 xx-50
Konstantkennlinie
[m]
1 2
2 3
3 4
4 (MAX) 5
PWM-Profil A (Heizung)
Die Pumpe läuft auf einer Konstantdrehzahlkurve in
Abhängigkeit des jeweiligen PWM-Stellsignals.
Die Drehzahl sinkt mit steigendem PWM-Wert.
Wenn das PWM-Signal gleich 0 ist, läuft die Pumpe
mit maximaler Drehzahl.
UPM3 xx-50
PWM-Profil
[m]
A1 2
A2 3
A3 4
A4 (MAX) 5
PWM-Profil C (Solaranlagen)
Die Pumpe läuft auf einer Konstantdrehzahlkurve in
Abhängigkeit des jeweiligen PWM-Stellsignals.
Die Drehzahl steigt mit steigendem PWM-Wert.
Wenn das PWM-Signal gleich 0 ist, schaltet die
Pumpe ab.
UPM3 xx-50
PWM-Profil
[m]
C1 2
C2 3
C3 4
C4 (MAX) 5
UPM3
UPM3 xx-70
[m]
4
5
6
7
UPM3 xx-70
[m]
4
5
6
7
UPM3 xx-70
[m]
4
5
6
7
