Aufbau und Funktion
1
Fördervorgabe
2
Zyklus-Dosiermodus
3
Aktueller Zyklus
4
Programmierte Zyklen
5
Auto Start
6
Externe Ansteuerung
7
Analog Eingang
8
Digital Eingang 1
9
Digital Eingang 2
10 Anzeige Betriebszu-
stand
11 Einheit Fördervorgabe
12 Volumenzähler
13 Zeitzähler
Fördervorgabe und Einheit
Zeitzähler
Volumenzähler
Externe Ansteuerung
Auto Start
Betriebszustand
Zyklus-Dosiermodus
KNF Flodos BA_SIMDOS02_DE_06_166266.docx Original-Betriebsanleitung
4.6.1
Display
In der Hauptanzeige werden die wichtigsten Einstelldaten der
Pumpe angezeigt.

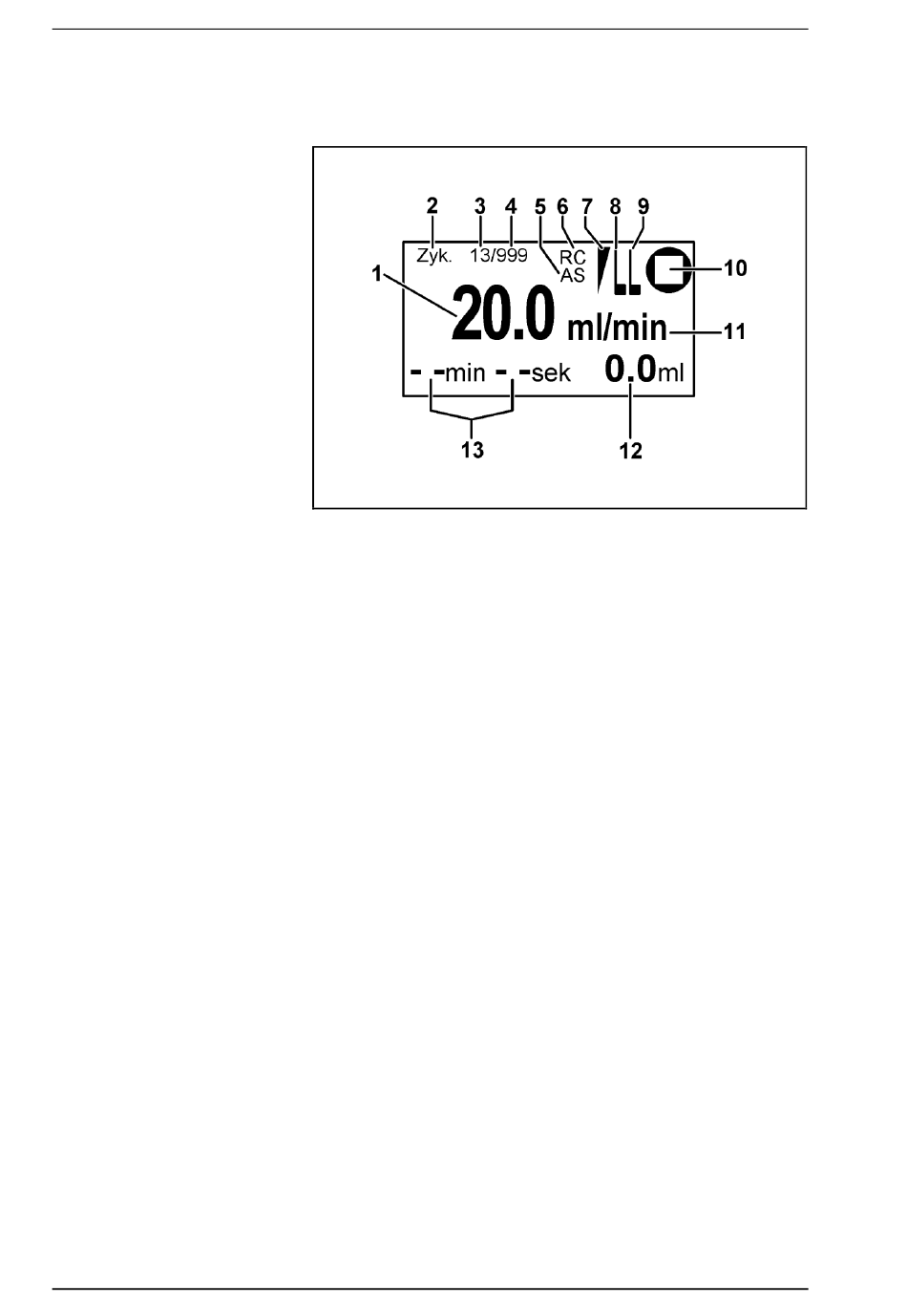

Fig. 10: Hauptanzeige
Anzeige der eingestellten Förderrate (1), wenn die Einheit (11) auf
„ml/min" eingestellt ist.
Anzeige des Dosiervolumens (1), wenn die Einheit (11) auf „ml"
eingestellt ist.
Anzeige der Laufzeit der Pumpe.
▪
Rückwärts laufender Zähler (13) wenn eine Zeitabschal-
tung (Dosieren) programmiert ist. Anzeige der verbleiben-
den Zeit.
Anzeige des seit dem letzten Pumpenstart abgegebenen Volu-
mens (12).
Anzeige ob eine externe Ansteuerung der Pumpe aktiviert ist und
Anzeige des Zustandes der externen Ansteuerung (6, 7, 8, 9).
Anzeige, ob die Pumpe auf Auto Start Verhalten eingestellt ist (5).
Anzeige ob Pumpe fördert, gestoppt oder in Pause ist (10).
Ist diese Anzeige (2) aktiv, wird die programmierte
Anzahl Volumen (3) dosiert. Im Betrieb wird die aktuelle Zykluszahl
(3) hochgezählt bis die programmierte Zykluszahl (4) erreicht wird.
▪
Währende dem Dosiervorgang wird die Rest-Förderzeit für
die aktuelle Dosis angezeigt.
▪
Während der Pause zählt die Pumpe die Rest-Pausenzeit
zurück.
